Комплекты оборудования для напольного содержания кур-несушек родительского стада мясных пород (стр. 2 )

Гнезда секции СГД, входящие в состав комплектов КМК-4 и КМК-7 (рис. 3), предназначены для обеспечения яйцекладки в птичниках.

Секция состоит из 14 индивидуальных гнезд, размещенных в два яруса. Каждое гнездо секции образовано боковыми стенками 1 и 2, двумя задними и двумя передними. Гнездо имеет полик 3 в виде лотка из сетки. Для сбора мусора, заносимого курами на полик 3, надет лоток. Передним концом полик 3 входит в специальные окна, имеющиеся в передних стенках. На передних стенках закреплены кронштейны 9 и 10, на которые установлены лотки 8 для сбора яиц. Лотки 8 сверху закрыты откидными крышками 7. Задние стенки секций окон не имеют. Сверху секции накрыты наклонной крышей, которая служит для крепления боковых правых 1 и 2 стенок. Полик 3 задним концом опирается

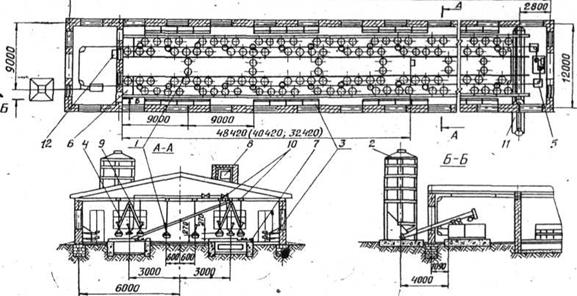

_______________________96000(84000, 72000)________________________________________

Рис. 1. Схема размещения комплекта оборудования для содержания кур-несушек

родительского стада яичных пород КМК-4:

1 – кормушка бункерная дли минеральной подкормки КЦ-2А-03.00-01; 2 – бункер БСК-10; 3 – гнездо-секция; 4 – кормораздатчик; 5 – механизм пометный скребковый МПС-2М; 6 – насест глухой; 7 – насест планчатый;

8 – система поения; 9 – система проволочной подвески поилок; 10 – система проволочной подвески кормушек; 11 – транспортер поперечный НКЦ-7; 12 – шкаф управления.

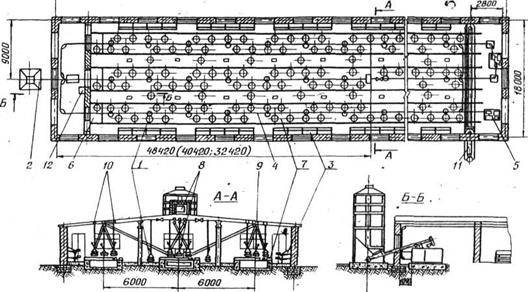

_______________________________96000(84000, 72000)__________________________________

Рис. 2. Схема размещения комплекта оборудования для содержания

кур-несушек родительского стада яичных пород КМК-7:

1 – кормушка бункерная КЦБ-2А-03.00-01; 2 – бункер БСК-10; 3 – гнездо-секция; 4 – кормораздатчик; 5 – механизм пометный скребковый; 6 – насест глухой; 7 – насест планчатый; 8 – система поения; 9 – система проволочной подвески поилок; 10 – система проволочной подвески кормушек; 11–транспортер поперечный; 12 – шкаф управления.

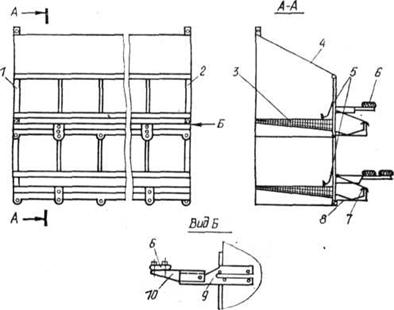

Рис. 3. Гнездо-секция СГД в комплектах КМК-4 и КМК-7:

1, 2 – боковые стенки секции; 3 – полик; 4 – крыша; 5 – козырьки;

6 – рейка; 7 – крышка; 8 – лоток; 9, 10 – кронштейны.

на пруток, пропущенный через всю длину секции, так, что угол наклона дна полика равен 8…10°. К торцевым боковым стенкам крепят

кронштейны 9. К кронштейнам 9 шарнирно крепят кронштейны 10, а к ним жестко крепят деревянные рейки 6 для взлета кур-несушек, которые одновременно служат средствами для закрывания гнезд на ночь. Внутрь каждого гнезда у передней стенки 1 вкладывают специальный козырек 5, который является опорой корпуса птицы при размещении ее в гнезде и ограждением от проникновения птицы в лоток 8 к яйцам. Одно гнездо рассчитано на пять или шесть кур, а насесты должны быть не выше, чем 800 мм.

Комплекты оборудования КМК-5 и КМК-8 отличаются от комплектов КМК-4 и КМК-7 лишь большим числом кормушек, поилок и брудеров, а также отсутствием в объеме поставок пометных скребковых механизмов МПС-2М и МПС-3М. Кроме того, для скармливания минеральной подкормки вместо КЦБ-2А-03.00-01 применены бункерные кормушки КЦБ-2-06.

Комплекты КМК-12 и КМК-18 (табл. 3) предназначены для содержания родительского стада кур мясных пород при ограниченном (нормированном) кормлении. Состав оборудования в основном аналогичен ранее описанным комплектам КМК-4, КМК-5, КМК-7 и КМК-8.

Таблица 3. Технические характеристики комплектов

КМК-12 и КМК-18

Показатели	КМК-12	КМК-18
Для зданий размером, м
12´96	12´84	12´72	18´96	18´84	18´72
Размещаемое поголовье, тыс. гол.	5,1	4,4	3,7	7,5	6,5	5,5
Плотность посадки, гол/м2	4,7	4,7	4,7	4,6	4,6	4,6
Удельный фронт кормления, см/гол.	9,7	9,7	9,7	9,6	9,7	9,7
Удельный фронт поения, см/гол.	2,0	2,1	2,1	2,1	2,1	2,1
Масса, кг:
без систем пометоудаления	7810	6941	6162	10195	9102	7989
с системами пометоудаления	15612	13899	12140	18070	16133	14038

В комплекты оборудования КМК-12 и КМК-18 дополнительно включена система транспортирования яиц (СТЯ), введены модернизированные гнезда секции СГД-Б (взамен гнезд СГД-А) и трубчатые кормораздатчики РКД-Ф-2 для обеспечения нормированного режима кормления (взамен кормораздатчиков РТШ-1 и РТШ-2). Эти кормораздатчики аналогичны применяемым в комплектах КРМ-12 и КРМ-18, но имеют большее количество механизмов для выдачи корма (для выращивания бройлеров и ремонтного молодняка кур мясных пород).

2. Система поения кур родительского стада

мясных пород СПА-2 и СПА-3

Система поения (рис. 4) представляет собой линию чашечных автопоилок АКП-2, соединенных между собой трубами 2, 1 и подвешенных на шнурах 5 системы подвески СПП-1. В трубы 11 вварены наконечники 12 для подсоединения к ним гибких шлангов 9 от автопоилок. В систему поения входит бак с клапаном 4 для снижения магистрального давления и поддержания постоянного уровня воды. Поилка 8 имеет чашу диаметром 380 мм и глубиной 55 мм с конусом, в которую сверху ввинчивается корпус клапана поилки АКП-2. С целью предотвращения раскачивания снизу по оси поилки устанавливается штырь 6, который входит в трубку кронштейна, закрепленного на решетчатом насесте пометного короба.

а

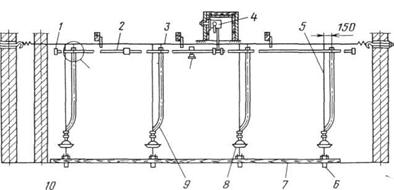

Рис. 4. Система поения типа СПА и ее подвеска в птичнике

для содержания кур-несушек родительского стада

мясных пород комплектов оборудования КМК-4 и КМК-7:

а – система поения птицы; б – способ крепления водопроводной трубы к системе проволочной подвески СПП-1: 1 – заглушка; 2, 11 – трубы водопроводные; 3 – система подвески СПП-1; 4 – бак с клапаном; 5 – шнур; 6 – штырь; 7 – насест решетчатый пометного короба НПР-А; 8 – поилка АКП-1,5; 9 – шланг гибкий; 10 – проволока крепления водопроводной трубы к подвеске; 12 – наконечник.

В целом системы автопоения комплектов оборудования КМК-4 и КМК-7 для содержания кур-несушек родительского стада мясных пород аналогичны по устройству и принципу действия системам комплектов оборудования типа КРМ и ЦБК при напольном выращивании птицы.

3. Система уборки помета

При монтаже в птичниках насестов для уборки помета используют механизмы уборки помета МПС-2М и МПС-3М. МПС-2М состоит из двух скреперов (рис. 5), приводной станции, четырех обводных блоков и тягового каната. С его помощью помет убирают из двух пометных коробов, монтируемых в птичниках шириной 12 м. МПС-3М состоит из трех скреперов, двух тяговых канатов, двух приводных станций, пяти обводных блоков. С его помощью помет убирают из трех пометных коробов (см. рис. 2), монтируемых, как правило, в птичниках шириной 18 м.

Рис. 5. Тележка скребковая механизма МПС-2М:

1 – толкатель; 2 – тяга; 3 – скребок; 4 – балка; 5 – каток; 6 – полоз.

Скрепер приводится в возвратно-поступательное движение. Он состоит из двух продольных полозьев 6 с загнутыми концами, связанных поперечными балками 4. На балки шарнирно навешиваются передний и задний скребки 3. Они связаны между собой тягой 2 с помощью кронштейнов и пальцев. На боковые стенки канала пометного скрепер опирается вертикальными катками 5. Толкатель 1 устанавливается на одном из полозьев и служит для воздействия на концевые выключатели управления приводной станцией, установленные на конце пометных коробов.

Скребки могут поворачиваться вокруг своих осей. При ходе скрепера в одну сторону помет перемещается к поперечному выгрузному транспортеру (рис. 6).

При движении скрепера в обратном направлении скребки поворачиваются на своих осях и их рабочие кромки поднимаются над полом пометного короба – помет остается на месте. Ход тяги и поворот скребков в обе стороны ограничены упорами.

Рис. 6. Канатно-скребковая установка типа МПС для удаления

помета из-под планчатых насестов:

1 – наклонный транспортер (типаТСН-3,0Б или ТСН-160); 2 – механизм смазки каната; 3 – приводная станция; 4 – горизонтальный (поперечный) скребковый транспортер; 5 – пометный короб; 6 – планчатый насест; 7 – канат; 8 – скребковая тележка; 9 – обводной блок.

Приводная станция 3 состоит из сварной рамы, на которой установлены электродвигатель, редуктор, приводной и натяжной барабаны. Вращение от электродвигателя к редуктору передается клиноременной передачей. Перемещение натяжного барабана осуществляется двумя винтами.
