Транспортер поперечный НКЦ-7-12 (ТСН-3,0Б или ТСН-160) состоит из двух скребковых согласованно действующих транспортеров: горизонтального 4 и наклонного 1. Горизонтальный транспортер подает помет на наклонный, а последний грузит его в транспортные средства. Транспортер поперечный комплектуют из узлов транспортеров ТСН-3,0Б, серийно выпускаемых промышленностью.
Насесты планчатые служат для размещения на них ночующей птицы. Планки, из которых набираются секции насестов, имеют в сечении специальный профиль, при котором щели между планками не засоряются и не забиваются пометом, что способствует сохранению их в относительной чистоте.
Управление механизмами комплекта осуществляется в автоматическом и ручном режимах.
Производительность установки за один ход – 400 кг; скорость движения скребков – 0,17 м/с; мощность электропривода – 2,2 кВт; частота вращения приводных шкивов – 14,3 мин-1; ширина захвата скребковой тележки – 1,9…2,56 м;
В последнее время ведутся работы по исследованию использования для уборки помета широкозахватных ленточных транспортеров, так как интенсивно разрушается трос привода скребков, требуется для настила пометного короба много дорогого материала при клеточном содержании птицы. Кроме того, при использовании комплектов оборудования КМК-4 и КМК-7 больше не монтируют пометных каналов, не используют пометных насестов и помет убирают при содержании птицы на глубокой подстилке бульдозерами ПЭ-0,8Б, ПБ-35, Д-579 и др.
4. Система раздачи кормов
Кормораздатчики трубчатые РТШ-1 или РТШ-2 – тросо-шайбовые с бункерными кормушками КЦБ-2А-03 с подачей к ним корма по телескопическому трубчатому спуску, так как кормопровод их располагается высоко над полом. Их устройство и принцип действия подробно описаны в методических указаниях к лабораторной работе №1.
В комплекты оборудования КМК-4 и КМК-7 входят кормушки КЦБ-2А-03.00-01 для минеральной подкормки кур (рис. 7).
Кормушку КЦБ-2А-03.00-01 подвешивают на шнуре 7 к проволочной подвеске СПП-2 с фиксирующей подвеской 6 к перекрытию здания за планку 7, закрепленную к строительному элементу.
Кормушка представляет собой поддон 1 с кольцом 2 и бункером 3. Бункер состоит из цилиндрической части (внизу) и конической (вверху). В конической части имеется кольцевой козырек 4, предохраняющий попадание птицы в поддон, кронштейн 10, снабженный фиксирующей пружиной, отверстие для загрузки кормушки кормом. Поддон 1 связан с бункером 3 осью 5, которая проходит через кронштейн.
Нижний конец оси крепится при помощи резьбового соединения 11 к центральному конусу поддона. В верхнем конце оси имеется крюк 9 для быстрого съема кормушки.
Зазор между дном чаши поддона и нижней кромкой бункера, определяющий степень заполнения чаши кормом, регулируют перестановкой кронштейна 10 на оси 5. При этом положение бункера фиксируют пружиной в одном из кольцевых пазов, выполненных в средней части оси.

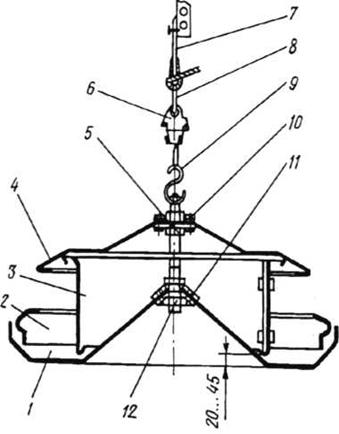

Рис. 7. Кормушка КЦБ-2А-03.00-01 для минеральной подкормки:
1 – поддон; 2 – кольцо; 3 – бункер; 4 – козырек; 5 – ось; 6 – подвеска; 7 – планка; 8 – шнур; 9 – крюк; 10 – кронштейн; 11 – резьбовое соединение; 12 – гайка.
Диапазон регулирования – 20…45 мм, что обеспечивает толщину слоя минеральной подкормки 30…40 мм.
Основной недостаток комплектов КМК-4 и КМК-7 – невозможность внедрения современной технологии ограниченного кормления курей родительского стада.
5. Система транспортирования яиц (СТЯ)
и раздачи кормов комплектов оборудования
КМК-12 и КМК-18
Система транспортирования яиц предназначена для транспортирования яиц из птичника в служебное помещение для дальнейшей их обработки.
Система представляет собой канатную дорогу, подвешенную под потолком при помощи стояков, которые крепят к планкам перекрытий, и тележку для сбора яиц. Планки и стояки крепят к потолочным перекрытиям с шагом не более 3 м. Проволока диаметром 6 мм перед подвешиванием на нее тележки для перевоза яиц должна быть натянута усилием до 4900 Н. Тележка оснащена роликами, перемещающимися по проволоке, и двумя полками для яиц.
При работе СТЯ оператор передвигает вручную подвешенную на канате тележку, на полки которой он предварительно уложил снесенные в гнездах СГД-Б курами яйца.
Гнездо секции СГД-Б отличается от СГД-А, устройство которого описано ранее, тем, что лотки для сбора снесенных яиц расположены не с передних, а с задних стенок. Это вызвано необходимостью сбора яиц из центрального прохода птичника на тележку системы СТЯ, подвешенной вдоль него.
В этих комплектах оборудования для удобства обслуживания секции гнезд в птичниках устанавливают по обеим сторонам центрального прохода на специальных стойках.
Кормораздатчик РКД-Ф-2, входящий в комплекты КМК-12 и КМК-18, аналогичен применяемым в комплектах КРМ-12 и КРМ-18 для выдачи корма в кормушки КЦБ-2А-03.
Режимы дозированного кормления взрослой птицы мясных кроссов предусматривают два варианта ограничения. При умеренном режиме уровень питательности комбикорма должен соответствовать 17% сырого протеина и 270 ккал (1,13 МДж) обменной энергии. При использовании жесткого режима уровень сырого протеина может быть снижен до 15%, а содержание обменной энергии должно составлять 280 ккал (1,17 МДж).
Среднесуточную норму корма для несушек регулируют в зависимости от их продуктивности и живой массы. Для предотвращения ожирения в продуктивный период курам скармливают в среднем 150…160 г комбикорма в зависимости от интенсивности яйцекладки. По мере возрастания яйценоскости нормируют режим кормления, исходя из уровня продуктивности, планируемой на следующую неделю.
После 40 недель у кур мясных кроссов начинается спад продуктивности, что обуславливает необходимость сокращения выдачи кормов. Кур переводят на рационы с более низким содержанием питательных веществ: 14% сырого протеина и 260 ккал (1,08 МДж) обменной энергии.
Световые режимы в птичниках родительского стада бройлеров корректируют в зависимости от состояния и развития птицы. При задержке полового развития молодняка световой день увеличивают более интенсивно, а при опережении темп световой экспозиции замедляют.
По желанию заказчиков оборудования комплекты КМК-12 и КМК-18 могут поставляться как с чашечными автопоилками АКП-1,5, так и с желобковыми АП-2.
6. Комплект оборудования К-П-11
Комплект К-П-11 (рис. 8) предназначен для комплексной механизации и автоматизации трудоемких процессов при содержании родительского стада кур мясных пород с петухами при ограниченном их кормлении на сетчатых полах и глубокой подстилке.
В состав оборудования входят два бункера для хранения и выдачи сухих кормов БСК-10, два раздатчика кормов РКД-Ф-2, кормушки для подкормки петухов, система поения птицы СПА, и сбора яиц СТЯ, гнездо-секция СГД-Б, система транспортирования грузов, пометные механизмы МПС, скребковые транспортеры для помета ТСН-160 или ТСН-3,0Б, сетчатый пол с перегородками, электрооборудование.
Система сбора яиц включает ленточные транспортеры 1, нижний и верхний ярусы гнезд секций-гнезд, цепочно-прутковые коллекторы и накопительные столы 1. Гнезда – секционные двухъярусные 6. При механизированном сборе яиц 62 секции-гнезда, при ручном – 36, в каждой секции имеется 14 индивидуальных гнезд.
Комплекты оборудования К-П-11, как видно из перечня его механизмов, состоят в основном из набора комплектов ЦБК-10В и ЦБК-20В, сетчатых элементов пола, установок МПС и НКЦ.
7. Технология напольного содержания
кур-несушек родительского стада
мясных пород при использовании
комплектов оборудования типа КМК
Технологический процесс содержания птицы в птичниках с комплектом оборудования типа КМК осуществляется следующим образом. Перед приемкой кур пол технологической части птичника посыпают известью – пушонкой из расчета 0,5…1,2 кг/м2. Затем ровным слоем 15…20 см рассыпают подстилку. По мере ее увлажнения досыпают свежую.
Рис. 8. Схема размещения комплекта оборудования К-П-11 в птичнике:
а – план размещения; б – поперечный разрез: 1 – система сбора яиц; 2 – бункер сухих кормов; 3 – раздатчик кормов; 4 – система транспортировки яиц; 5 – сетчатые перегородки; 6 – гнездо-секция;
7 – кормушки для подкормки петухов; 8 – скребковый транспортер для помета: 9 – система уборки помета из батарей; 10 – электрооборудование; 11 – система поения; 12 – сетчатый пол.
Сажают кур в технологические секции, разделенные съемными сетчатыми перегородками, по 0,5…1,0 тыс. голов. Половое соотношение петухов и кур при комплектовании стада составляет 1:9. Секции гнезд устанавливают из расчета одна ячейка на пять-шесть кур. Температуру воздуха в птичнике поддерживают равной 16…18oС, в летний период необходимо следить, чтобы она не превышала 27oС.
При высокой температуре воздуха ее уменьшение обеспечивают увеличением скорости движения воздуха до 1,5 м/с. При нормальной температуре воздуха в птичнике скорость движения воздуха должна быть 0,6 м/с в летний период и 0,3 м/с в зимний.
Подача в птичник свежего воздуха должна быть не менее 5,0 м3/ч летом и 0,75 м3/ч зимой на каждый килограмм живой массы кур.
Перевод молодняка в птичник для взрослой птицы осуществляют не позднее 19-недельного возраста. В это время продолжительность светового дня составляет 8 ч, а освещенность – 10 лк. На 23-й неделе световой день устанавливают 10 ч, а освещенность – 20 лк. С 25-й недели продолжительность светового дня увеличивают за каждые две недели на 30 мин и по достижении 43-недельного возраста кур ее оставляют на уровне 18 часов. Освещенность в период с 24-й по 60-ю неделю постоянна – 25 лк.
8. Техническое обслуживание комплектов оборудования типа КМК и К-П-11
Работы по периодическому техническому обслуживанию оборудования для напольного выращивания и содержания кур мясных пород выполняют во время технологических перерывов в работе оборудования. Периодичность выполнения работ определяется на основе системы планово-предупредительного ремонта и технического обслуживания оборудования, используемого на птицеферме. При ежесменном техническом обслуживании (ЕТО) электрооборудования, контрольно-измерительных приборов и средств автоматики:
|
