РАСЧЕТ

СТЕНОВОЙ КОНСТРУКЦИИ

ИСХОДНЫЕ ДАННЫЕ

Тип здания (сооружения) :

Жилые здания

Конструкция стены

толщина

теплопр-сть, Б

паропро-ость

теплоусвоение

наименование материала

м

Вт/м*К

мг/(м*ч*Па)

Вт/(м2К)

Гипсокартон 800 кг/м3

0,012

0,21

0,075

3,66

Кирпичная кладка (глин. полнотелый на ц. п.р.)

0,38

0,81

0,11

10,12

Плиты базальтовые (6 группа) 140 кг/м3

0,1

0,045

0,41

0,61

Раствор цементнопесчаный 1600 кг/м3

0,008

0,81

0,12

9,76

РЕЗУЛЬТАТ РАСЧЕТА

Суммарное сопротивление теплопередачи

R

2,92

кв. м*К/Вт

Тепловой поток (потери) /в январе/

q

10,25

Вт/кв. м.

Сопротивление паропроницаемости

RеΣ

3,93

кв. м*ч*Па/мг

Тепловая инерция

D

6,41

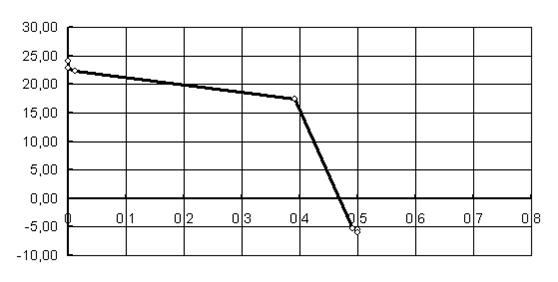

ГРАФИК РАСПРЕДЕЛЕНИЯ ТЕМПЕРАТУЫ ПО ТОЛЩИНЕ КОНСТРУКЦИИ

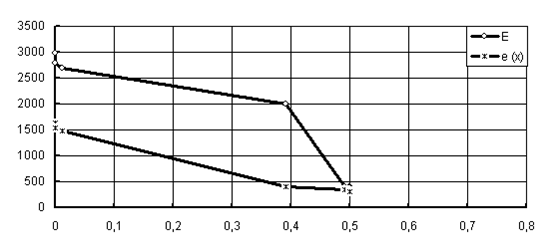

ГРАФИК ВЛАЖНОСТНОГО РЕЖИМА СТЕНОВОЙ КОНСТРУКЦИИ

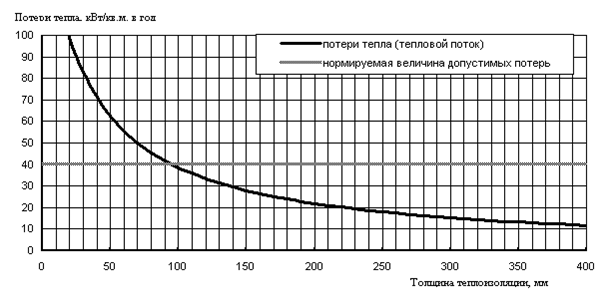

График эффективности использования наружной теплоизоляции

стеновой конструкции

Исходные данные:

Для отопительного периода, дней

187

Средняя температура наружного воздуха, град. С

-1,10

Средняя температура в помещении, град. С

24,00

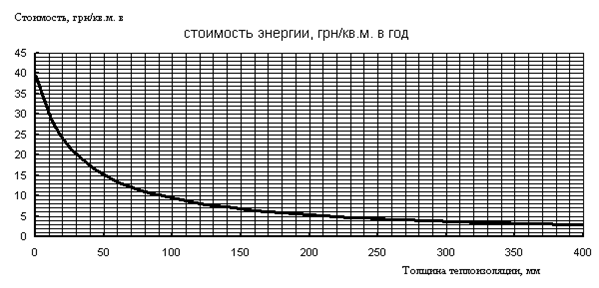

Экономические показатели эффективности и срок окупаемости инвестиций

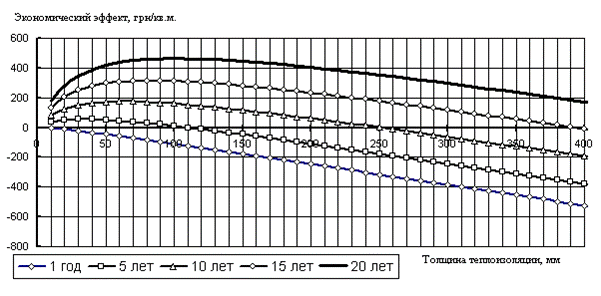

Экономическая эффективность инвестиций
