Инструкция к практическому занятию.
Работа с комплексом стоматологическим «Белдент».
Оснащение:
· комплекс стоматологический «Белдент»;
· наконечники;
· набор боров;
· дезсредство.
1. Комплекс стоматологический КС-1 «Белдент-1» предназначен для оказания стоматологической помощи, проведения терапевтических и ортопедических операций в стационарных условиях (поликлиниках, больницах и других лечебных учреждениях).
1.2 Технические характеристики.
1.2.1 Основные технические данные и параметры комплекса приведены в таблице 1.
Таблица 1 – Технические данные
Наименование показателя | Значение |
Максимальная частота вращения пневмодвига-теля установки, об/мин. (с-1), не менее Частота вращения турбины, об/мин. (с-1), не менее Привод инструмента Освещенность, обеспечиваемая светильником установки, лк, не менее Производительность компрессора, л/мин., не менее Напряжение питания комплекса, В Частота, Гц Потребляемая мощность комплекса, Вт, не более Включение наконечников в работу | 20000 (333) 300000 (5000) пневматический 22000 50 220 +/- 22 50 +/- 0,5 1440 педалью |

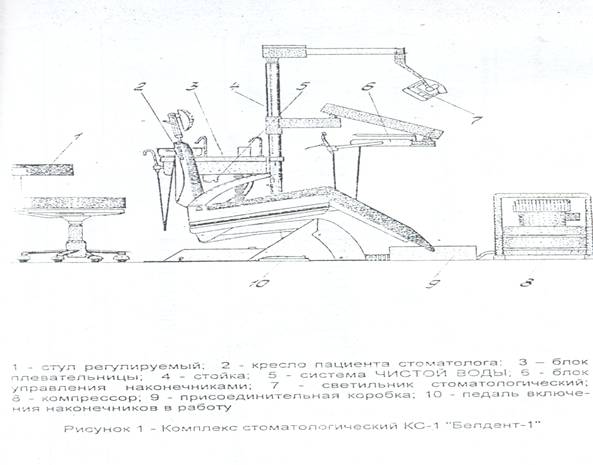

Комплекс состоит из
· стула регулируемого 1
· кресла пациента 2
· блока плевательницы 3
· стойки 4
· системы чистой воды 5
· блока управления наконечниками 6
· светильника стоматологического 7
· компрессора 8
· присоединительной коробки 9
· педали включения наконечников в работу 10. (Рис.1)
1.Стул

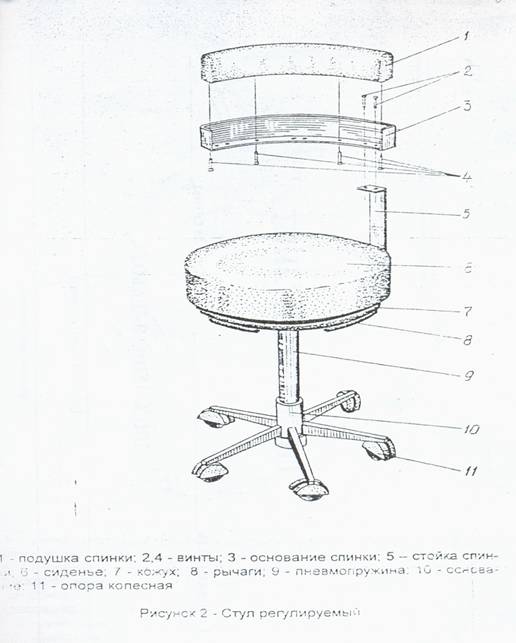

Стул регулируемый СР-1 предназначен для врача-стоматолога. Для перемещения сиденья 6 вверх-вниз и фиксации на необходимой высоте служат три рычага 8, расположенные под кожухом 7. Сиденье 6 вращается вокруг оси стула.
Независимо от сиденья 6, вокруг оси стула вращается и стойка 5 со спинкой. Основание спинки 3 вместе с подушкой 1 может устанавливаться в одно из трех положений относительно стойки 5 и фиксироваться винтами 2. К основанию спинки 3 подушка 1 крепится винтами 4. Стул перемещается по полу на опорах колесных 11. (Рис.2)
2.Кресло
Кресло пациента стоматолога КПС-1 (далее - кресло) предназначено для размещения пациента при оказании ему стоматологической помощи. Кресло имеет встроенные электромеханические привода, которые перемещают сиденье вверх-вниз и регулируют наклон спинки по желанию врача. Управление креслом осуществляется кнопками, расположенными с правой стороны спинки кресла (возможен вариант управления креслом дополнительной педалью).
Кресло имеет автоматический возврат в исходное положение при нажатии на соответствующую кнопку. При автоматическом возврате кресла в исходное положение, нажатие на любую кнопку сразу остановит движение кресла. (Рис.3)
3.Блок плевательницы
Блок плевательницы обеспечивает обмыв мисы 4, подачу воды в стакан для полоскания полости рта пациента и отсос слюны при проведении терапевтических и ортопедических операций. Блок плевательницы закреплен на стойке 4, плевательница имеет возможность поворота в горизонтальной плоскости. Поворотная часть блока плевательницы состоит из съемной мисы 4, омывателя мисы 5 и слюноотсоса 1. Омыватель мисы включается кнопкой 2. Подача воды в стакан осуществляется включением кнопки 3. Вода подается, пока удерживается кнопка. Включение слюноотсоса осуществляется тумблером 7.
При пользовании слюноотсосом необходимо после каждого пациента пропустить через слюноотсос от 100 до 150г воды, для предотвращения его засорения. Под резиновым держателем наконечника слюноотсоса расположен фильтр 12. периодически необходимо доставать фильтр, очищать его от твердых частиц и промывать водой. (Рис.4)
4.Стойка
Стойка 4 предназначена для монтажа основных блоков комплекса и закрепляется на кронштейне боковой панели кресла.
5.Система чистой воды
Система чистой воды смонтирована в блоке плевательницы и обеспечивает подачу чистой дистиллированной воды к наконечникам, многофункциональному пистолету и в стакан.
6.Блок управления наконечниками

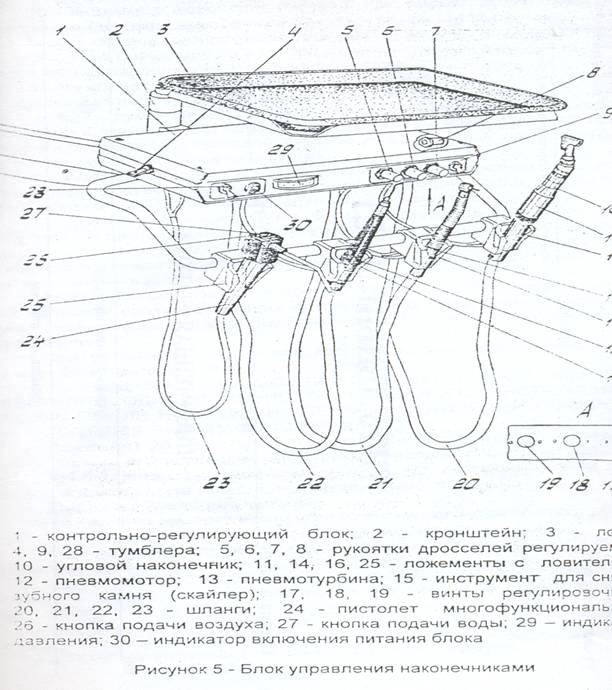

6.1 Блок управления наконечниками в соответствии с рисунком 5 предназначен для размещения, настройки и управления стоматологическими инструментами и их приводами. (Рис.5)
Блок управления включает в себя:
1) контрольно-регулирующий блок 1;
2) лоток 3;
3) ложементы с ловителями 11,14,16,25;
4) пневмомотор 12 со сменным угловым 10 или прямым наконечниками;
5) пневмотурбину 13;
6) скайлер 15 (по отдельному заказу);
7) многофункциональный пистолет 24.
6.2 На лицевую панель контрольно-регулирующего блока вынесены следующие элементы управления:
28 – тумблер «Master». В положении ON включает, в положении OFF отключает гидропневмосистему комплекса;
29 – индикатор давления. Контролирует рабочее давление воздуха на привод инструментов 12,13,15;
30 – индикатор включения питания. При переводе тумблера 28 в положение ON (включено) в окне появляется цветовой сигнал;
8 – рукоятка регулировки подачи охлаждающего воздуха к инструментам. При вращении по часовой стрелке подача воздуха уменьшается, при вращении против – увеличивается;
9 – тумблер «Water». В положении ON включает, в положении OFF отключает подачу охлаждающей воды к инструментам;
5,6,7 – рукоятки регулировки подачи охлаждающей воды соответственно к скайлеру 15, пневмотурбине 13 и пневмомотору 12. При вращении рукояток по часовой стрелке подача воды уменьшается, при вращении против – увеличивается;
4 – тумблер «Purge». При переводе вверх и удержании включает обмыв бора соответствующего инструмента водой после обработки зуба без нажатия на педаль управления инструментом;
17, 18, 19 – регулировочные винты установлены на нижней панели блока и предназначены соответственно для индивидуальной настройки рабочего давления инструментов 12, 13,15. При вращении винтов по часовой стрелке давление уменьшается, при вращении против – увеличивается;
6.3 Ложементы с ловителями 11, 14, 16, 25 предназначены для установки соответствующих инструментов, когда они непосредственно не используются врачом. Ложементы 11, 14, 16 оснащены блокираторами.
При установке в ловитель корпус инструмента нажимает на флажок блокиратора и отключает инструмент.
ЗАПРЕЩАЕТСЯ СНИМАТЬ ПРИ ВКЛЮЧЕННОМ КОМПЛЕКСЕ С ЛОВИТЕЛЕЙ ОДНОВРЕМЕННО БОЛЕЕ ОДНОГО ИНСТРУМЕНТА, ТАК КАК ПОСЛЕ НАЖАТИЯ НА ПЕДАЛЬ, СНЯТЫЕ ИНСТРУМЕНТЫ ПРИВОДЯТСЯ В РАБОТУ ОДНОВРЕМЕННО!
Ложемент 25 (рисунок 5) не оснащен блокиратором и предназначен только для установки многофункционального пистолета 24.
6.4 Многофункциональный пистолет 24 предназначен для подачи воды, воздуха или водо-воздушной смеси.
Пистолет имеет две кнопки:
26 – кнопка (при нажатии подается воздух);
27 – кнопка (при нажатии подается вода).
При одновременном нажатии на обе кнопки подается водо-воздушная смесь.
6.5 Лоток 3 закреплен на кронштейне 2 и может быть установлен в любое удобное для врача положение в горизонтальной плоскости.
7. Светильник

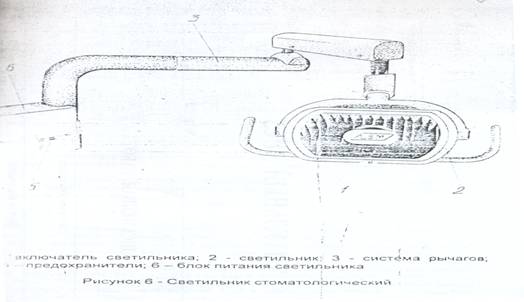

Светильник стоматологический в соответствии с рисунком 6 предназначен для освещения полости рта пациента и установки системе рычагов 3, которая позволяет перемещать его в трех плоскостях. Включение галогенной лампы светильника 2 осуществляется включателем 1.(Рис.6)
8. Компрессор

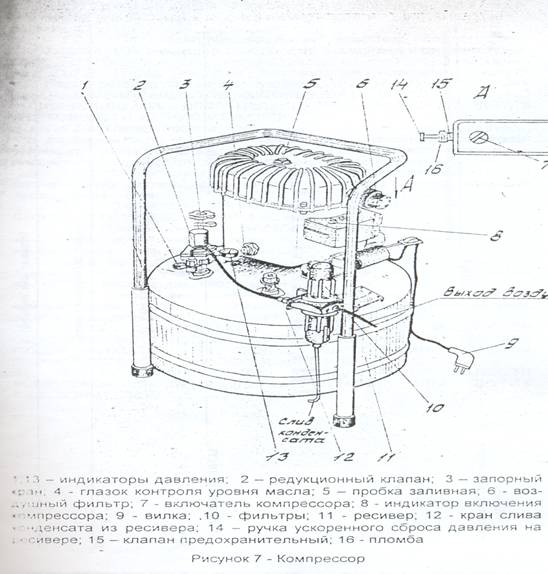

Компрессор в соответствии с рисунком 7 обеспечивает питание стоматологического комплекса сжатым воздухом, очищенным от влаги химических и механических включений. Компрессор состоит из моторной установки, ресивера, системы фильтрации и редуцирования воздуха.
Для включения компрессора необходимо установить включатель 7 в положение I, при этом должна загореться лампочка индикатора 8.
Режим работы компрессора повторно-кратковременный с автоматическим отключением при достижении в ресивере 11 давления 120 (8,4 кгс/см2) (красная черта на шкале индикатора давления 13).(Рис.7).
