Фонд оценочных средств по учебной дисциплине: «Технология бурения нефтяных и газовых скважин» (стр. 11 )

1) тампонажный цемент на основе портландцемента;

2) тампонажный цемент на основе доменных шлаков;

3) тампонажный цемент на основе известково-песчаных смесей;

4) прочие тампонажные цементы (белиловые и др.).

При цементировании скважин применяют только два первых вида - тампонажные цементы на основе портландцемента и доменных шлаков.

К цементным растворам предъявляют следующие основные требования:

-   подвижность раствора должна быть такой, чтобы его можно было закачивать в скважину насосами, и она должна сохраняться от момента приготовления раствора (затворения) до окончания процесса продавливания;

-   структурообразование раствора, т. е. загустевание и схватывание после продавливания его за обсадную колонну, должно проходить быстро;

-   цементный раствор на стадиях загустевания и схватывания и сформировавшийся камень должны быть непроницаемы для воды, нефти и газа;

-   цементный камень, образующийся из цементного раствора, должен быть коррозионно- и температуроустойчивым, а его контакты с колонной и стенками скважины не должны нарушаться под действием нагрузок и перепадов давления, возникающих в обсадной колонне при различных технологических операциях.

Успех цементировочных работ определяется техникой и технологией проведения процессов цементирования, качеством подготовительных работ, тампонажного материала и полнотой замещения бурового раствора тампонажным.

Для выбора рецептуры тампонажного раствора при цементировании скважин не всегда можно по установленному геотермическому градиенту точно вычислить температуру забоя скважины.

При цементировании скважин необходимо знать статическую и динамическую температуры. А так же:

- Подвижность тампонажного раствора;
- Плотность тампонажного раствора;
- Сроки схватывания тампонажных растворов;
- Консистенция тампонажных растворов.

Задание № 2 - Рассчитать и построить профиль наклонно-направленной скважины при следующих условиях: скважина должна вскрыть один продуктивный горизонт, естественное искривление ствола незначительное.

Исходные данные

№ в	Глубина скважины по вертик. H м	Длина проекции ствола на горизонтальной плоскости. А м	Интенсивность набора угла наклона скважины αн º на 10 м	Интенсивность спада угла наклона αсп º на 100 м	Глубина спуска эксплуатационной колонны м
1	2070	270	1.36	1.16	1720

Расчет профиля скважины

1.Радиус искривления участка набора угла наклонна определяется по формуле:

R1=(57.3/αн)*10

R1=(57.3/1.36)*10=421 м

2.Радиус искривления участка снижение угла наклона определяется по формуле:

R2=(57.3/αсп)*100

R2=(57.3/1.16)*100=4939 м

3.Находим угол наклона ствола проектируемой скважины:

Cosα=1- [А/(R1+R2)]=1-[270/(421+4939)]=0,949

α = 21,5º (см. Таблицу Брадиса)

4.Принимаем вертикальный участок:

L1=H1=50м

5.Находим длину участка набора угла проектируемой скважины:

L2=π*R1/180*α =0.01745*R1*α=0.01745*421*21.5=157.3 м

6. Горизонтальная проекция участка L2:

A1=R1*(1-cosα)=421*(1-cos21.5)=31.74 м

7. Вертикальная проекция участка L2:

Н2=R1*sinα=421*sin21.5=190 м

8.Длина участка спада наклона проектируемой скважины:

L3=πR2/180*α=0.01745*R2*α=0.01745*4939*21.5=1858 м

9.Горизонтальная проекция участка L3:

A2=R2*(1-cosα)=4939*(1-cos21.5)=341 м

10. Вертикальная проекция участка L3:

H3=R2*sinα=4939*sin21.5=1800 м

11.Участок L4=H4=H-H1-H2-H3=2070-50-190-1800=30 м

12. Вертикальная проекция L4=H4=30 м

13. Длина ствола по профилю:

L=L1+L2+L3+L4=50+157.3+1858+30=2095 м

14. Горизонтальная проекция скважины:

A=A1+A2=31.74+341=372 м

15.Вертикальная проекция скважины:

H=H1+H2+H3+H4=50+190+1800+30=2070м

16. Уклонение ствола скважины за счет кривизны:

Lукл=L-H=2095-2070=25м

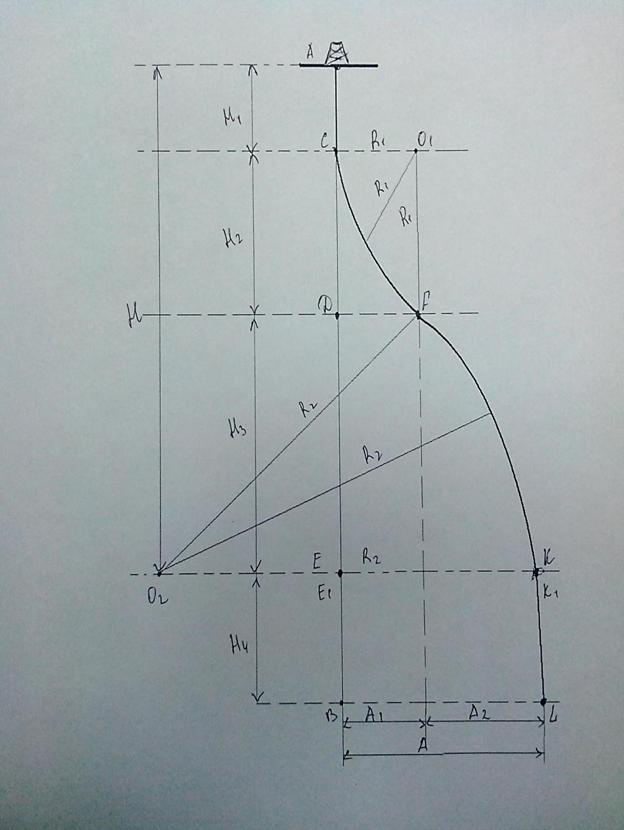

По данным расчета строим профиль скважины.

Для построения профиля скважины на вертикальной линии откладываем отрезок АВ=Н=2070 м

АС=Н1=50 м – вертикальный участок скважины

СД=Н2=190 м

ДЕ=Н3=1800 м

ЕВ=Н4=30 м

Через точки С, Д,Е, В проводим горизонтальные линии откладываем отрезки:

от С СО1=R1=421 м

от Д ДЕ=А1=31,74 м

от Е ЕК=А2=341 м

от К по направлению КЕ отрезок К, Е,О2=R2=4939 м

от В отрезок ВL=A=372

Из точки О1 описываем дугу, радиусом R1=421 м

Из точки О2 дугу, радиусом R2=4939 м

Ломанная линия АСFKL представляет собой профиль ствола наклонной скважины.

Приложение 4

Министерство образования Оренбургской области

Государственное автономное профессиональное образовательное учреждение

«Нефтегазоразведочный техникум»

г. Оренбурга

Рассмотрено на заседании УТВЕРЖДАЮ

МК преподавателей Зам. директора по УПР

общепрофессиональных, профессиональных ____________//

циклов и мастеров « »__________ 2015 г

производственного обучения

Протокол № ___ от «__» _________ 2015

Председатель МК ________//

Методист_______________//

Специальность: 21.02.02 Бурение нефтяных и газовых скважин

Комплект тестовых заданий.

Блок № 1 Тема № 1	Талевая система Механизмы, инструмент для СПО
Вариант 1
1.Типы талевых блоков на БУ 1.пластинчатые, литые, подвесные. 2. –Для сплошного бурения – Для колонкового бурения. 3. Гидромониторные, шенковые, элеваторные 4. Крюкоблок для ручной расстановки свечей; с подвешенным элеватором при АСП. 5. Кованные цельнокатаные сборные.	6. Крюки по конструкции 1. Пластичные, литые, сплошные. 2. Одно-; двух-; трехрогие. 3. Кованные, составные, цельные 4. 2-х штропные, 2-х штропные. 5. Цельнотянутые, прокатные, отливные.
2. Типы ТК для ТС в бурении 1. – крестовой свивки: прямой свивки; - линейной свики - комбинированной свивки. 2. Стальные круглые 6- и прядные канаты тросовой конструкции 2-ой свивки проволок в пряди, прядей в канаты. 3. – с металлическим сердечником; - с органическим сердечником. 4. С числом проволок 19,21,27,37. 5. –МС (метал. сердечник); - ОС (орган-й сердечник); - ПС (пластмасс. сердечник).	7. Крюки по способу изготовления 1. Одно-двух-трехрогие. 2. Штампованные, цельнотянутые, вырезные. 3. Кованные, составные, пластинчатые, литые. 4. Клепочные, сварные, гнутые. 5. Цельные, шнековые, цельносварные.
3. Виды исполнения ТК 1. МС\металл с сердечником; (ОС) органическим серд-м; (ПС) пластмасс. Сердечником. 2. – Правой крестовой свивки; - Левой крестовойсвивки. 3. 2х3; 3х4; 4х5; 5х6; 6х7. 4. С расходом ТК на 1м. проходки – 0,5кг.; - 0,8кг; 1кг; 1,5кг; 3кг. 5. Однорядные точечного касания.	8. Назначение штропов, их грузоподъемность 1. Ответственный узел основания с нагрузкой 5,15,20 т. 2. Разновитность подкосов и растяжек А - образный БУ (от 1 до 5 т). 3. Узел коммуникация БУ, грузоподъемности от 80 до 120т. 4. Соединяющее звено между крюком и элеватором (25,50,75,125,200,300т.). 5. Тяги от краданных валов перевернутой установки (от 1-2 т.).
4. Условия отбраковки ТК 1. Неправильный выбор диаметра ТК для оснастки Талевой системы. 2. Наружный слой проволок в прядах имеет большой диаметр. 3. Оборвана прядь; оборвано 10% проволок на шаге свивки; разрыв сердечника; ТК сплюснут; скрутка ТК; коррозия 40% проволочек. 4. Заправка ТК по ошибочной схеме. 5. Отсутствие бухты запасного ТК.	9. Грузоподъемность штропов, типы их. 1. 100,200,300 г; Одно-двух-трехрогие. 2. 10,12,15 т; для КРС и испытания скважин. 3. 33,44,55 т. Для машинных операция и СПО. 4. 25,50,75,125,200,300 т; одно-двухветвевые 5. 20,40,60,150 т; цельнокатаные, цельнокованые, сварные.
5. Назначение крюка (крюкоблока) 1. Раскрепление замковых соединений БТ. 2. Восприятие и передача на основание всех нагрузок БВ. 3. Передача вращения ротору от двигателя через БЛ. 4. Элемент оборудования для бурения скважин. 5. Подвешивание в штропах элеватора БТ и ОК при СПО, подвешив. вертлюга при бурении; подтаск-е грузов; СПО грузов при монтаже.	10. Механизмы, инструмент, для СПО 1. Элеваторы, клинья ПКР, АСП, ключи УМК, ПБК, круговые ключи. 2. Кронблок, крюкоблок, БН, АКБ, АКБО. 3. Лебедка, гидроциклон, дегазатор, крепление ТК. 4. Цепные ключи, ПКР, штропы, пневмосистема БУ; блок ГСМ. 5. Успокоитель ТК, противозатаскиватель, ФСМ вспомогательная лебедка.

Блок № 1 Тема № 2	Инструмент и оборудование для Спуско – подъемных операций
Вариант 2
1.Инструмент для захвата и подвешивания труб. 1. Превенторы, задвижки, ПВО(ппг 230х350, ППГ 230х500). 2. Талевый блок, кронблок, штропы, вибросита. 3. Вспомогательная лебедка, элеватор, клинья, спайдеры. 4. БТ 60,73,89,114,127,141,169мм. - ОК от 194 до 426 мм. 5. Ротор, вкладыши, кремак, стояк, стеллажи.	6. Инструмент для свинчивания развинчивания труб. 1. Лебедка У2-5-5, редуктор, ШПМ 2. УМК-1; АКБ; ПБК; АКБО; АКБУ. 3. Гидромат, вертлюг, кормак, ПКР. 4. Буровой шланг, катушка КЛ-3, ШПМ-1070, 2-х ход. кран. 5. ДЗУ, АППЖ, блок ГСМ, вспомогательнаялебдка, гидротормоз.
2. Грузоподъемность элеваторов и клиньев. 1. 75,125,140,170,200,250,320-БК 125-300 – ОК 2. 20,30,40,50т. для НКТ. 3. 35,45,55,60,80,90,100,120 т. 4. 500,600,700т. 5. 22,33,44,55т.	7. Назначение УМК, типоразмор. 1. Крепление, открепление резьбовых соед-й БТ и ОК\БК-108-178 мм. (140-212мм.- ОК) 2. Снижение содержание газа в циркуляционной системы. 3. Оборудование определения угла отклонения оси скважины. 4. Оборудование для изоляции зон поглощений в скважине. 5. Передача вращательного движения от БЛ к БТ.
3. Назначение элеватора, типы. 1. Элемент бурильной колонны (полуавтомат, автомат) 2. Переводник между вертлюгом и квадратом (2-х створчатые). 3. Поддерживание БТ при отсутствии ПКР (3-х створчатые). 4. Спуск ОК большого диаметра. 5. Захват, удержание, на весу БК при СПО; (корпусные, створчатые).	8. Назначение АКБ 1. Механизация операций по свинчиванию, отвинчиванию БТ. 2. Зарубка шурфа 273мм. На 16 м. 3. Механизм для уменьшения колебаний давления БР при работе БН. 4. Укладка БТ на стеллажи, подтаскивание грузов, работа на мостках. 5. Свинчивание манифольда, удержание на весу ПКР.
4. Назначение клиньев для бурильных труб. 1. Подвешивание бур. инструмента в столе ротора при СПО(ПКР). 2. Промежуточное звено в циркуляционной системе БУ. 3. Элемент обвязки БЛ. 4. Приспособление дл я определения нагрузки на забой. 5. Элемент БК, снижающий осевую нагрузку.	9. Назначение АСП 1. Механизация тяжелого физического труда при СПО на БУ. 2. Контрольно-измирительныеприборыдляопред-я физ.,мех. свойств буровых растворов. 3. Комплексное обеспечение процессо при подъеме, спуске БТ. 4.Оборудование для ЛБТ, УБТ, НКТ спуска и подъема их. 5. Механизация, частичная автоматизация СПО.
5. Клинья для обсадных труб, типоразмеры. 1. Маховик, редуктор, спайдер. 2. ОТМ, ОТТГ, ТБО, ОТТМ. 3.- Элеватор сплашечным захватом; - Клинья с неразъемным корпусом 219,273,375,476мм; 125-300т 4. Тельфер ПУГ-100, СВ-1; гидравлические. 5. ЦКОД, шаровые, механические.	10. Оборудование для бурения скважин 1. Элеваторы, приемный мост, доливочная емкость, мерник. 2. Блок БПР, АППЖ, ФСМ-7, вибросита. 3. Противовыбросовое оборудование, отводы, инструментальная площадка. Кран 4. Электро СП, дизель СП, газотурбинный СП, гидравл. СП. 5. Ротор, вертлюг, бур. шланг, БН, СП, гидравл. забой двигат-й, эл. буры.

1 Вариант
