Коэффициент разгрузки цементного кольца.
Ø мм | 114.3÷177.8 | 193.5÷244.5 | 273÷323.7 | >340 |
к | 0.25 | 0.3 | 0.35 | 0.4 |
Выбираем расчетную схему положения уровней жидкости в скважине на начало эксплуатации и на конец эксплуатации (рис №1).
L - глубина спуска колонны (м).
Н - глубина снижения уровня жидкости (нефти) в колонне (м).
h - высота подъема цементного раствора в затрубном пространстве от устья (м).
z - точка измерения давлений (м).
Рпл. L - пластовое давление на глубине L (кГ/см²).
Определение внутренних давлений.А) В период ввода скважину в эксплуатацию:
при z=0
при z=h
при z=L
Б) По окончанию эксплуатации:
при z=0÷H
при z=h
при z=L
2.Определение наружных давлений.
А) В период вода скважины в эксплуатацию для не зацементированной части.
при z=0
при z=h
Для зацементированной части:
при z=h
при z=L
Б) По окончанию эксплуатации для не зацементированной части :
при z=0÷Н
при z=h
Для зацементированной части:
при z=h
при z=L
3.Определение избыточного наружного давления.
Расчет ведется на период окончания эксплуатации скважины т. е когда внутреннее давление минимально.
А) Для не зацементированной части:
при z=0
при z=H
При z=h
Б)Для зацементированной части:
при z=h
при z=L
4. Определение избыточного внутренних давлений.
Определяем для периода когда внутреннее максимальное.
Внутреннее давление на устье скважины при вводе ее в эксплуатацию.
По этому колонна должна опресовываться на 10% больше внутреннего давления.
А) Для не зацементированной части:
при z=0
при z=h
Б) Для зацементированной части:
при z=h
при z=L

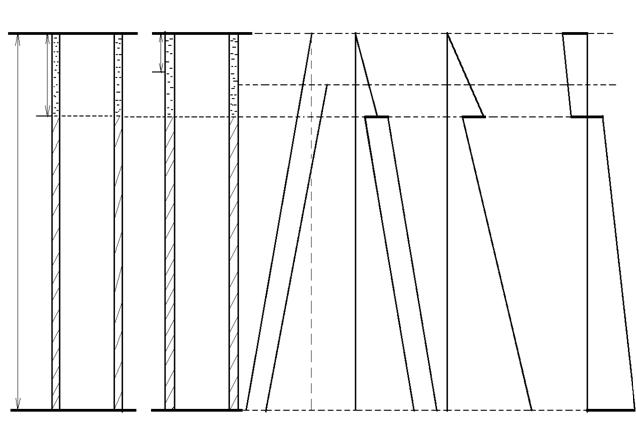

Расчетная схема положения уровней жидкостей в скважине на начало и конец эксплуатации.
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Расчет эксплуатационной колонны.
Исходные данные.
n1см=1,15 – коэффициент запаса прочности на смятие
L=2750м - глубина спуска колонны
H=950м - глубина спуска уровня в жидкости (нефти в колонне)
h=1600м - высота подъема цементного раствора в зацементированном пространстве от устья
Плотность жидкости :
γр=1,35 г/см3 – удельный вес бурового раствора
γв=1,0 г/см3 – удельный вес воды
РплL=350кГ/см2 – пластовое давление на глубине L
Dк=146 мм
1) Избыточное наружное давление на забое PниL=207кГ/см²,требуемое наружное давление, с учетом запаса прочности на смятие n1см=1,15, определяем:
Ртр=РниL*n1см=207*1,15=238 кГ/см²=23,8 мПа
По справочнику находим, что это давление соответствует трубам марки «Д» с толщиной стенки 7мм.
Ркр=238,1 кГ/см² (по справочнику)
Тогда, фактический запас прочности для первой секции
n=238,1/203=1,17 (коэффициент запаса устраивает)
2) Выбираем длину первой секции:
Р2кр= 203 кГ/см²
С учетом запаса прочности n1см =1,15 эти трубы могут быть спущены на глубину, соответствующей давлению.
Рниz= Р2кр/ n1см=203/1,15=177 кГ/см²
По эпюре 3б этому давлению соответствует глубина Z2 -2360м. Эту глубину отмечаем на эпюре l1=2750-2360=390 м и соответствует трубам марки «Д» 7мм при :
q1= 24кГ/м (по справочнику)
3)Определим вес первой секции :
Q1=q1*l1=24*390=9360 кГ
4) Проверяем на внутреннее давление первую секцию на глубине 2360м Внутреннее избыточное давление на этой глубине.
Для труб марки Д 7мм Рвнт=318 кГ/см2 (по справочнику)
Внутреннее избыточное давление на этой глубине определяется:
|
