Методические указания к выполнению контрольной работы (стр. 4 )

4. Какие физические процессы протекают в четырехслойной полупроводниковой структуре тиристоров? Приведите условные обозначения и маркировку тиристоров.

5. Приведите электрическую схему работы дуговой печи. Принцип работы, область применения, достоинства и недостатки дуговых печей.

6. Чем путевые выключатели отличаются от конечных? Опишите особенности их устройства и применения.

7. На какие категории по требованиям и электроснабжению делятся потребители? Как обеспечивается резервирование электро-снабжения металлургических цехов?

Вариант 4

I. В цепи постоянного тока включены резисторы с сопротивлениями Напряжения и токи, протекающие в резисторах, имеют одинаковый индекс с резисторами. Определить падения напряжения на резисторах ( и мощность потребляемую схемой (Рис.9).

Рис.9

2. Потребитель трехфазного тока соединен треугольником. Линейное напряжениеUA= 380 B. Сопротивление фаз RAВ = 60 Oм, ХLАВ = 8Ом, RBС = 20 Ом, RСА = 10 Ом. Определить: фазные токи (),линейные токи (),потребляемую мощность (). Построить векторную диаграмму фазных и линейных токов. Составить схему к задаче.

3. Определить вращающий момент , развиваемый двигателем параллельного возбуждения, вращающимся с частотой если: ток двигателя , напряжение питания сопротивление цепи якоря =0,8Oм, сопротивление цепи возбуждения =I00Oм, к.п. д. . Определить величину силы тока в цепи якоря) и в обмотке возбуждения ). Нарисовать электрическую схему к задаче.

4. Какими основными свойствами обладает тиристор? Приведите вольт-амперную характеристику тиристора и объясните влияние сигнала управляющего электрода.

5. Как классифицируются реле? Поясните устройство, принцип действия этих устройств.

6. Какие мероприятия по экономии электроэнергии приведены на вашем предприятии?

7. Какие требования предъявляются к электрооборудованию металлургических цехов?

Какие защитные блокировки обеспечивают безопасность обслуживания и технологичность разлива металла?

Вариант 5

I. В цепи постоянного тока включены резисторы с сопротивлениями Напряжения и токи, протекающие в резисторах, имеют одинаковый индекс с резисторами. Определить падения напряжения в резисторах ( и мощность потребляемую схемой (Рис.10).

2. Потребитель трехфазного тока соединен треугольником. Линейное напряжениеUA= 380 B. Сопротивление фаз RAВ = 10 Oм, RBС = 8 Ом, RСА = 20 Ом, ХLВс = 6Ом,.Определить: фазные токи (), потребляемую мощность (), линейные токи (). Построить векторную диаграмму фазных и линейных токов. Составить схему к задаче.

3. Двигателем последовательного возбуждения имеет следующие данные : мощность , напряжение ,ток , частота вращения Определить мощность, подводимую к двигателю, коэффициент полезного действия , вращающий момент М. Составить схему включения двигателя в сеть.

4. Какие искажения возможны в усилителях? Приведите схему усилителя мощности и усилителя напряжения. В чем они оналогичны и в чем различны?

5. Составит схему управления асинхронного двигателя с короткозамкнутым ротором с помощью реверсивного магнита пускателя. От какого режима, и каким аппаратом защищен двигатель? Укажите назначение каждого элемента схемы.

6. Для чего предназначены цеховые подстанции. Какое высоковольтное оборудование установлено в цеховых подстанциях?

7. Какие виды источников света можно применять в помещениях с повышенной опасностью и особо опасных?

Вариант6

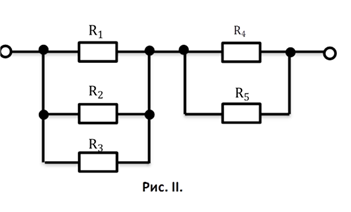

I. В цепи постоянного тока включены резисторы с сопротивлениями Напряжения и токи, протекающие в резисторах, имеют одинаковый индекс с резисторами. Определить падения напряжения в резисторах ( и мощность потребляемую схемой (Рис. II).

2. Потребитель трехфазного тока соединен треугольником. Линейное напряжениеUA= 380 B. Сопротивление фаз RФ = 6Oм, ХLФ = 8Ом,.Определить: фазные токи (), потребляемую мощность (), линейные токи (). Построить векторную диаграмму фазных и линейных токов. Составить схему к задаче.

3. Трехфазный асинхронный двигатель 4AI00S2Y3 имеет паспортные данные: , ,,,,

Определить: номинальное скольжение ,моменты, номинальный , пусковой , номинальный ток , расшифровать тип двигателя.

4. Какие особенности применения резистивно-емкостной и трансформаторной связи между каскадами усиления?

5. Каково назначение и условно графическое обозначение автоматических выключателей в электрических схемах? Почему выключатель называется автоматическим?

6. Каковы особенности работы электрооборудования в электролизных печах? Какие меры безопасности должны соблюдаться?

7. Как конструктивно выполняется распределительные устройства подстанции?

Вариант 7

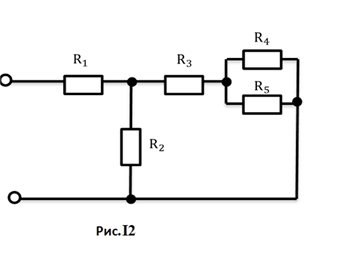

I. В цепь постоянного тока включены резисторы с сопротивлениями Напряжения и токи, протекающие в резисторах, имеют одинаковый индекс, с резисторами. Определить токи, протекающие через резисторы (

а так же мощность, потребляемую каждым резистором в схеме (Рис. I2).

2. Потребитель трехфазного тока соединен звездой с нулевым проводом. Линейное напряжениеUA= 380 B, сопротивление фаз RA = 6Oм, RС = 8 Ом, ХLА = 8Ом, ХLB = 20Ом, ХLС = 6Ом. Определить фазные токи (), ток в нулевом проводе(, потребляемую мощность ().Составить схему к задаче.

3. Трехфазный асинхронный двигатель 4AI00S2Y3 имеет паспортные данные: , ,,,,
