Методические указания к выполнению контрольной работы (стр. 5 )

Определить: номинальное скольжение ,моменты номинальный , пусковой , номинальный ток . Расшифровать тип двигателя.

4. Какие параметры схемы являются основой для выбора диодов в схеме выпрямления? Какие требования предъявляются к работе выпрямителей?

5. Почему при торможении двигателей противовключением в цепь ротора включается сопротивление большее, чем в период пуска. Опишите режим торможения противовключателем.

6. Какие конструктивные особенности электрофильтров обеспечивают высокую степень очистки газов. В чем преимущества электрических методов газоочистки?

7. Какие виды освещения используются в вашем цехе? Дайте краткую характеристику технологического процесса и укажите нормируемую освещенность на вашем рабочем месте.

Вариант 8

I. В цепь постоянного тока включены резисторы с сопротивлениями Напряжения и токи, протекающие в резисторах, имеют одинаковый индекс с резисторами. Определить токи, протекающие через резисторы (а так же мощность, потребляемую каждым резистором в схеме (Рис. I3).

Рис.I3

2. Потребитель трехфазного тока соединен звездой с нулевым проводом. Линейное напряжениеUA= 380 B. Сопротивление фаз ХLА = I00Ом, RB = I00Ом, ХLС = I0Ом. Определить: фазные токи (), ток в нулевом проводе(, потребляемую мощность ().Составить схему к задаче.

3. Трехфазный асинхронный двигатель имеет данные: тип 4AI00S2Y3 .

Расшифровать тип двигателя, определить номинальное скольжение , номинальный ток моменты пусковой , номинальный

4. Как классифицируются электронные генераторы. Какой генератор используется в осциллографе для получения линейной развертки? Поясните процесс получения изображения на экране осциллографа.

5. В схемах управления применяют защиту электродвигателей при понижении питающего напряжения. Почему необходима такая защита и как она осуществляется в схемах магнитных пускателей?

6. Какие типы источников света могут быть применены для рабочего, аварийного, местного, наружного освещения?

7. Какие способы повышения коэффициента мощности применяются на вашем предприятии.

Вариант 9

I. В цепь постоянного тока включены резисторы с сопротивлениями Напряжения и токи, протекающие в резисторах, имеют одинаковый индекс с резисторами. Определить токи, протекающие через резисторы (а так же мощность, потребляемую каждым резистором в схеме (Рис. I4).

2. Потребитель трехфазного тока соединен треугольником. Линейное напряжениеUA= 380 B. Сопротивление фаз RАВ = 10Oм, RBC = 20Ом, RCA = 10Ом. Определить: фазные токи (),линейные токи (),потребляемую мощность (),построить векторную диаграмму фазных и линейных токов. Составить схему к задаче.

3. Трехфазный асинхронный двигатель имеет данные : тип 4AI00S2Y3, ,,,,Расшифровать тип двигателя, определить номинальное скольжение , номинальный ток моменты пусковой , номинальный момент ,номинальный ток

4. Каковы особенности физических свойств полупроводников? Как исключить влияние температуры на проводимость полупроводников?

5. В схемах магнитных пускателей предусмотрены два вида защиты двигателя от перегрузок. Почему они необходимы и как они действуют?

6. Какие технологические особенности определяют типы электрооборудования для привода конвертеров? Какие технологические операции обеспечивает схема управления рабочим двигателем привода конвертера?

7. Какой величины напряжение можно применять в помещениях с повышенной опасностью? Какие виды источников света можно использовать?

Вариант 10

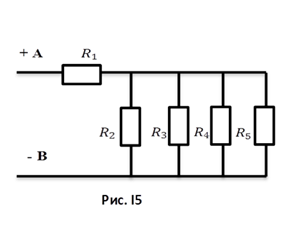

I. В цепь постоянного тока включены резисторы с сопротивлениями Индекс резистора совпадает с индексом падения напряжения и тока, протекающего через него. Определить токи,( протекающие через резисторы и энергию, потребляемую схемой (Рис. I5), за 5 часов работы.

2. Потребитель трехфазного тока соединен треугольником. Линейное напряжениеUA= 380 B. Сопротивление фаз RАВ = 6Oм, ХLАВ = 8Ом, RBС = 20Ом, ХLСА = I0Ом. Определить: фазные токи (),линейные токи (),потребляемую мощность (),построить векторную диаграмму фазных и линейных токов. Составить схему к задаче.

3. Трехфазный асинхронный двигатель 4AI32М4СУIимеет паспортные данные: ,,,,

Расшифровать тип двигателя, определитьноминальное скольжение ,пусковойток моменты номинальный , пусковой , номинальный ток .

4. Как используется тиристор в электроприводе? Приведите электрические схемы.

5. Каким аппаратом можно защитить двигатель с UA= 380 B от длительной нагрузки и токов короткого замыкания? Как выбрать этот аппарат? Устройство, область применения этого аппарата.

6. Приведите классификацию индукционных печей. Каким способом регулируется температура в индукционных печах? Укажите область применения индукционных печей.

7. Сделать сравнительный анализ по применению различных источников света. Чем обусловлен выбор источников света на вашем рабочем месте?
