Моделирование бизнес-процессов (стр. 3 )

Рис. 4а. Предприятие, ориентированное на функции

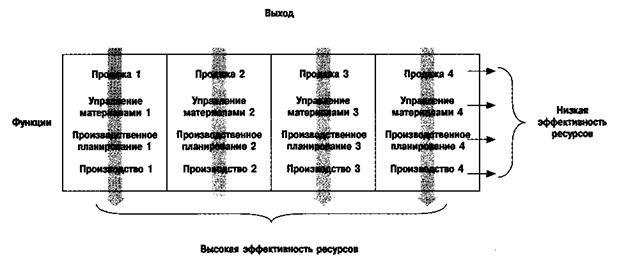

Рис. 4б. Предприятие, ориентированное на процессы

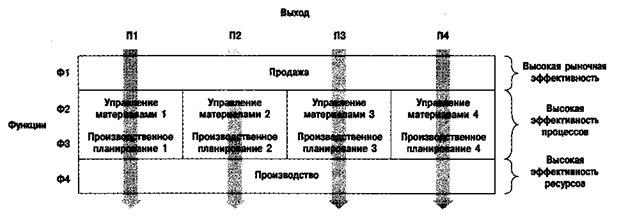

Рис. 4в. Смешанное предприятие

Стратегический анализ бизнес-процессов 9

На рис. 4в приведена схема смешанного предприятия, стремящегося удовлетворить всем трем критериям с целью обеспечить рыночную эффективность за счет централизованной организации продаж («одно лицо для клиента»). Здесь процессы материально-технического обеспечения по разным группам продуктов являются кросс-функциональными и, следовательно, эффективными. При этом в производстве, использующем ресурсы, учитываются все потенциальные факторы эффективности.

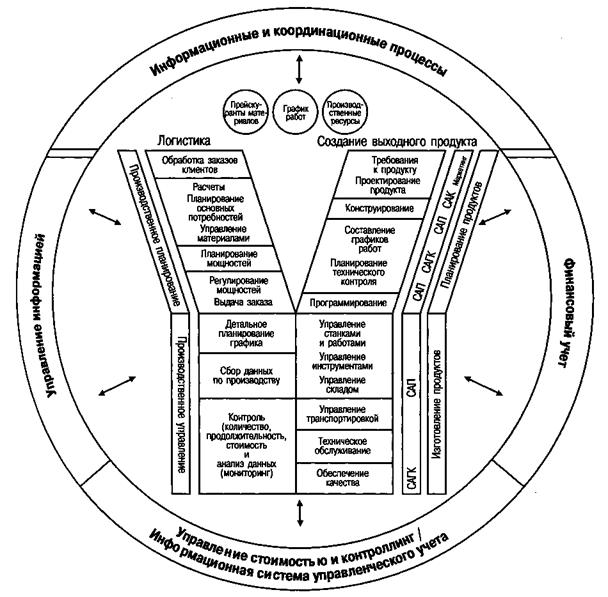

Рис. 5. Основные и вспомогательные процессы

Несмотря на то, что параметры эффективности иногда вступают в конфликт друг с другом, ориентация на процессы мощно вторгается на сегодняшние предприятия. Одна из причин этого заключается в том, что эффективность корпоративных процессов (скажем, в области материально-технического обеспечения или разработки продуктов) представляет несомненную ценность для клиентов, а также в том, что руководство получает возможность управлять корпоративными процессами, изменяя масштаб задачи, например, сокращая процессы путем исключения того или иного фактора.

Предприятия пытаются достичь рыночной эффективности, делая акцент на конкурентоспособности (и, таким образом, на рыночных критериях) при создании стратегически важных (основных) процессов. Эффективность ресурсов достигается за счет предельной гибкости потенциальных факторов, например, за счет способности легко перераспределять функции и включать их в другие процессы при нехватке корпоративных мощностей.

Основные процессы влияют на конкурентоспособность предприятия, они являются кросс-функциональными и взаимодействуют как с клиентами, так и с поставщиками. Выделяют две ключевые категории основных процессов, вокруг которых группируются информационные и координационные процессы — логистика (материально-техническое обеспечение) заказов и разработка нового изделия (см. рис. 5). Эта классификация изначально носит общий характер и допускает дальнейшую детализацию (Osterloh, Frost. ProzeBmanagement. 1996, с. 50). Основные процессы можно дифференцировать по степени сложности (например, срочные, приоритетные и обычные заказы) или по группам клиентов (индивидуальные и корпоративные).

Для анализа конкурентоспособности можно использовать концепции стратегического планирования (Krcmar. Informationsmanagement. 1997, с. 203).

Интересна концепция Рокарта, который использует понятие критических факторов успеха (Rockart. Critical Success Factors. 1982). Критические факторы успеха — это цели, достижение которых так же необходимо для успешной деятельности предприятия, как и высокое качество, оперативность доставки, конкурентное превосходство в области научных исследований и опытно-конструкторских разработок (НИОКР), высокая гибкость. Именно эти цели должны стоять в центре внимания при разработке бизнес-процессов.

Предложенная Портером цепочка добавленного качества (см. рис. 6) представляет собой инфраструктуру, показывающую значимость функций. Первичными являются функции, предназначенные непосредственно для создания или использования результатов деятельности предприятия (корпоративного выхода). Вторичные функции играют вспомогательную роль, обеспечивая необходимую инфраструктуру и средства управления при выполнении первичных функций. Определив, каким образом первичные функции взаимодействуют с процессами добавления качества, можно разработать предварительную структуру процессов, которая, в свою очередь, будет служить первой ступенью к организации процессов.

На рис. 7 приведен пример реального процесса с указанием соответствующих подпроцессов и их связей. В описании на верхнем уровне определяется каждый тип выходного продукта для процессов, связанных с «узлами», и процессов, связанных с готовыми грузовиками. Для бизнес-процессов, связанных с обслуживанием клиентов, типы выходных продуктов идентичны, в то время как бизнес-процессы обработки заказов делятся на два варианта — «узлы» и «автомобили».

На рис. 8 приведена метамодель этих понятий.

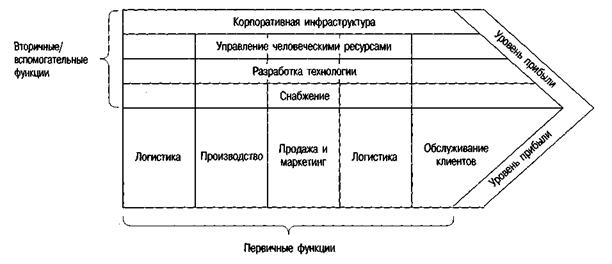

Рис.6. Цепочка добавленного качества, предложенная Портером

(Porter. Wettbewerbsvorteile.1992, с. 62)

Класс ПАРАМЕТР ЭФФЕКТИВНОСТИ образуется из параметров эффективности организационных подразделений (по категориям «процессы», «ресурсы» и «рынок»). Иерархические сегменты, представленные на рис. 4а-в, составляют класс ОРГАНИЗАЦИОННЫЙ СЕГМЕНТ. Этот класс делится на два подкласса: ФУНКЦИОНАЛЬНЫЙ СЕГМЕНТ — для предприятий с горизонтальной структурой и СЕГМЕНТ БИЗНЕС-ПРОЦЕССА —для предприятий с вертикальной структурой. Таким образом, на рис. 4в каждый организационный сегмент представляет отдельную область. Вклад организационных сегментов в параметры эффективности описывается реляционным классом ВКЛАД В ЭФФЕКТИВНОСТЬ.

Вклад можно представить также в виде таблиц с помощью словесного описания или (если это возможно) количественных показателей. Рис. 9 иллюстрирует оценочную таблицу для примера, приведенного на рис. 4в.

Фокус деятельности организаций, ориентированных на функции или процессы, становится очевидным из числа экземпляров связей между ОРГАНИЗАЦИОН-

НЫМ СЕГМЕНТОМ и классами ФУНКЦИЯ, ДОБАВЛЯЮЩАЯ КАЧЕСТВО, и ОБЛАСТЬ ВЫХОДА.

Термин «функция, добавляющая качество», означает, что мы имеем дело с мощными функциями (или, иначе, — подчиненными процессами), представленными на рис. 6.

Типы выходных продуктов характеризуют важные группы продуктов и услуг на предприятии (см. рис. 10) и могут быть связаны друг с другом.

Организации, ориентированные на функции, характеризуются лишь несколькими связями (ассоциациями) между ФУНКЦИОНАЛЬНЫМ СЕГМЕНТОМ и ФУНКЦИЕЙ, ДОБАВЛЯЮЩЕЙ КАЧЕСТВО, (в пределе их число сводится к 1) и множеством связей между ФУНКЦИОНАЛЬНЫМ СЕГМЕНТОМ и ТИПОМ ВЫХОДНОГО ПРОДУКТА. Организации, ориентированные на процессы, напротив, характеризуются лишь несколькими связями с ФУНКЦИОНАЛЬНЫМ СЕГМЕНТОМ (в пределе их число сводится к 1) и множеством связей с ФУНКЦИЯМИ, ДОБАВЛЯЮЩИМИ КАЧЕСТВО.

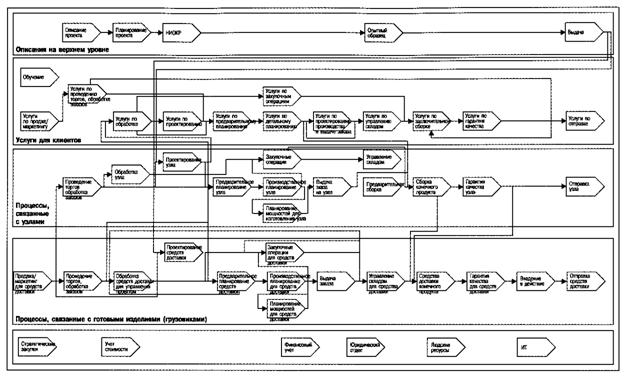

Рис. 7. Описание бизнес-процессов (Kirchmer. Definition von Geschaftsprozessen. 1995, с. 271)

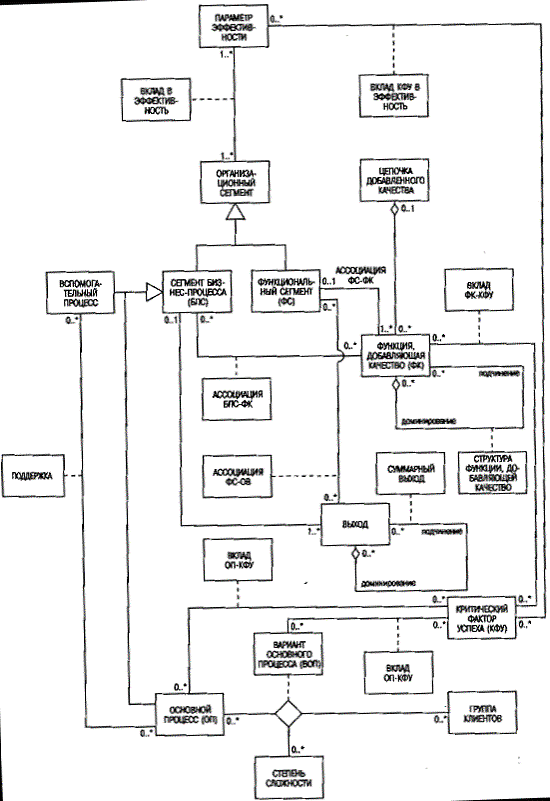

Рис. 8. Метамодель стратегии бизнес-процессов ARIS

Параметр эффективности Организационный сегмент	Рыночная эффективность	Эффективность процессов	Эффективность ресурсов
Продажа	Высокая: координация почти не требуется, хорошее использование возможностей рынка благодаря принципу "одно лицо для клиента" лишь вскользь	Средняя: множественность систем материально - технического обеспечения обусловливает необходимость координации	Хорошее использование ресурсов отдела продаж, его сотрудников, рекламных возможностей и т. д.
Логистика	Средняя: необходима координация с централизованным отделом продаж	Высокая в отделе логистики, средняя в смежных подразделениях, т. е. в отделе продаж и на производстве	Средняя: ресурсы распределяются по отдельным сегментам, возможности корректировки незначительны
Производство	Средняя: производство сфокусировано на всех продуктах, индивидуальное изготовление сопряжено с громоздкой процедурой	Средняя: разнородные заказы создают друг другу помехи	Высокая: все производственные ресурсы используются совместно

Рис. 9. Вклад организационных сегментов в эффективность

Связь между ТИПОМ ВЫХОДНОГО ПРОДУКТА и СЕГМЕНТОМ БИЗНЕС-ПРОЦЕССА показывает, какие бизнес-процессы необходимы для различных типов выходных продуктов. Это требуется, например, для того, чтобы решить, следует ли привлекать ресурсы со стороны. Когда те или иные типы выходных продуктов перестают существовать, отпадает и необходимость в некоторых процессах. В то же время возникают новые процессы, связанные с привлечением ресурсов извне. Взаимоотношения между типами выходных продуктов выражаются связью КОРРЕЛЯЦИЯ ТИПОВ ВЫХОДНЫХ ПРОДУКТОВ. Таким образом, в метамодели фиксируется структура типа выходного продукта, представленная на рис. 10.

В некоторых бизнес-процессах функции, добавляющие качество, характеризуются отношениями типа «предшествующая-последующая». Такие отношения описываются связями СТРУКТУРА ФУНКЦИИ, ДОБАВЛЯЮЩЕЙ КАЧЕСТВО, и образуют фундамент для стратегических моделей бизнес-процессов. Это отражено в метаструктуре, приведенной на рис. 7.

В соответствии с предложенной Портером моделью добавления качества бизнес-процессы можно разделить на два типа: ОСНОВНОЙ ПРОЦЕСС и ВСПОМОГАТЕЛЬНЫЙ ПРОЦЕСС.

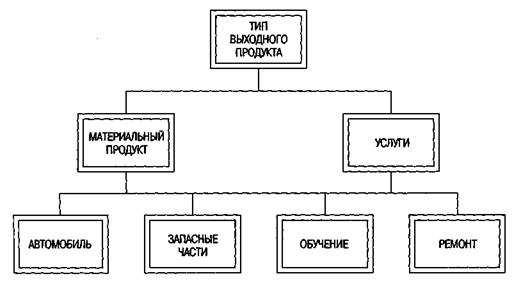

Рис. 10. Области выхода

Критические факторы успеха Варианты процесса обработки заказов клиентов	Гарантия качества продукта	Оперативность доставки	Эффективность затрат
Обработка заказов клиентов Стандартные изделия	Высокая	Высокая	Очень высокая
Обработка заказов клиентов Специальные изделия	Очень высокая	Очень высокая	Высокая
Обработка заказов клиентов Заказы на запчасти	Чрезвычайно высокая	Чрезвычайно высокая	Средняя

Рис. 11. Оценка критических факторов успеха для различных вариантов процесса
