Водоснабжение наружные сети и сооружения (стр. 50 )

где v’ — скорость в камере опреснения (средняя по свободному сечению), см/с;

К', p’ — коэффициенты, характеризующие деполяризационные свойства сепаратора-турбулизатора, используемого в аппарате рассматриваемого типа. Рабочие плотности тока по ступеням прямоточной многоступенчатой установки определяются по формуле

(9)

где ip1 — рабочая плотность тока на аппарате первой ступени;

ip2, ip3, ip4 и т. д. — рабочие плотности тока на аппаратах 2, 3, 4 и других ступеней.

19. При определении напряжения на электродах аппаратов всех ступеней (для выбора типа преобразователя тока) надлежит учитывать: падение напряжения на электродной системе, падение напряжения в мембранном пакете за счет омического сопротивления (обратной величины электропроводности) растворов и мембран, суммарный мембранный потенциал с учетом концентрационной поляризации. Расчет должен производиться для заданной температуры растворов.

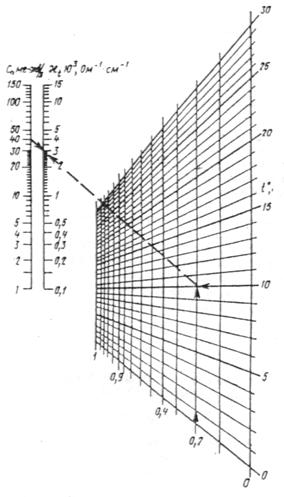

Величину удельной электропроводности ае, диализата и рассола надлежит определять по номограмме в зависимости от отношения содержания сульфатов SO42- к общему количеству анионов SA, температуры tc и концентрации солей Сс (рисунок).

Пример. Дано: С = 40 мг-экв/л; []/SA = 0,2; t = 10 °C. Ответ: c1103 = 30 м-1× см-1; c1 = 3×10-3 Ом-1 см-1 [SO4]/А (мг-экв/л)/(мг-экв/л)

20. Концентрация рассола на выходе из последней ступени не должна быть выше предельной концентрации, определяемой из условий невыпадения соединений сульфата кальция (произведение активных концентраций сульфатов и кальция в рассоле не должно превышать произведения растворимости сульфата кальция при температуре рассола в аппарате).

Расчетные концентрации рассола в каждой ступени определяются так же, как и концентрации диализата. Концентрации рассола на входе в аппарат и выходе из него, а также кратность рециркуляции рассола определяются на основе балансовых расчетов.

21. Борьба с отложениями солей на поверхности мембран со стороны рассольного тракта и в катодной камере должна предусматриваться переполюсовкой электродов с одновременным переключением трактов диализата рассола, а также подкислением рассола и католита.

Дозу кислоты необходимо принимать равной щелочности исходной воды.

Допускается при обосновании периодическая отмывка трактов с повышенными дозами кислоты.

22. Трубопроводы опреснительных установок должны приниматься из полиэтиленовых труб, арматура — футерованная полиэтиленом или эмалированная.

23. В каждом из трактов прямоточной установки должен предусматриваться контроль за расходами, температурой, солесодержанием и рН.

24. Для установок производительностью более 400 м3/сут электросиловое оборудование и КИП надлежит монтировать в отдельном помещении, изолированном от помещения электродиализных аппаратов.

Приложение 9

Рекомендуемое

ОБРАБОТКА ПРОМЫВНЫХ ВОД

И ОСАДКА СТАНЦИЙ ВОДОПОДГОТОВКИ

Резервуары промывных вод

1. Резервуары промывных вод надлежит предусматривать на станциях подготовки воды с отстаиванием и последующим фильтрованием для приема воды от промывки фильтров и ее равномерной перекачки без отстаивания в трубопроводы перед смесителями или в смесители.

Примечание. Следует предусматривать возможность сброса в эти резервуары воды над осадком в отстойниках при их опорожнении.

2. Количество резервуаров надлежит принимать не менее двух. Объем каждого резервуара следует определять по графику поступления и равномерной перекачки промывной воды и принимать не менее объема воды от одной промывки фильтра.

3. Насосы и трубопроводы перекачки промывной воды должны проверяться на работу фильтров при форсированном режиме.

Отстойники промывных вод

4. Отстойники промывных вод надлежит предусматривать при одноступенчатом фильтровании (фильтры, контактные осветлители) и обезжелезивание воды.

5. Отстойники промывных вод, насосы и трубопроводы следует рассчитывать, исходя из периодического поступления промывных вод, отстаивания и равномерного перекачивания осветленной воды в трубопроводы перед смесителями или в смесители с учетом требований п. 3.

Накопившийся осадок следует направлять в сгустители на дополнительное уплотнение или на сооружения обезвоживания осадка.

6. Продолжительность отстаивания промывных вод надлежит принимать для станций безреагентного обезжелезивания воды — 4 ч, для станций осветления воды и реагентного обезжелезивания — 2 ч.

Примечание. При применении полиакриламида дозой 0,08—0,16 мг/л продолжительность отстаивания вод следует снижать до 1 ч.

7. При определении объема зоны накопления осадка в отстойниках влажность осадка следует принимать 99 %для станций осветления воды и реагентного обезжелезивания и 96,5 % — для станций безреагентного обезжелезивания.

Общую продолжительность накопления осадка при многократном периодическом наполнении отстойников надлежит принимать не менее 8 ч.

Сгустители

8. Сгустители с медленным механическим перемешиванием надлежит применять для ускорения уплотнения осадка из горизонтальных и вертикальных отстойников, осветлителей, реагентного хозяйства и осадка из отстойников промывных вод на станциях водоподготовки при среднегодовой мутности исходной воды до 300 мг/л.

Примечание. При обосновании осадок допускается направлять на сооружения обезвоживания без предварительного уплотнения в сгустителях.

9. Для сгустителей надлежит принимать: диаметр —до 18 м; среднюю рабочую глубину — не менее 3,5 м; уклон дна к центральному приямку —8°; вращающуюся ферму — с вертикальными лопастями треугольного или круглого сечения и скребками для перемещения уплотненного осадка к центральному приямку; лобовую поверхность лопастей — от 25 до 30% площади поперечного сечения перемешиваемого объема осадка; верх лопастей - на отметке, равной половине слоя воды в середине вращающейся фермы; подачу осадка в сгуститель — периодическую по графику удаления осадка из сооружений; ввод осадка — на 1 м выше отметки дна в центре сгустителя; забор осветленной воды — устройствами, не зависящими от уровня воды в сгустителях (через плавающий шланг и т. п.).

10. Продолжительность цикла сгущения осадка следует определять по общей длительности следующих операций: наполнения сгустителя —от 10 до 30 мин в зависимости от длительности удаления осадка из сооружений; сгущения — по данным технологических изысканий или аналогичных станций водоподготовки, а при их отсутствии по таблице; последовательной перекачки осветленной воды и сгущенного осадка —от 30 до 40 мин.

Перекачку осадка допускается предусматривать через несколько циклов сгущения.

11. Наибольшую скорость движения вращающейся фермы и среднюю влажность осадка после сгущения следует определять технологическими изысканиями, а при их отсутствии по таблице.

Таблица

Характеристика обрабатываемой воды и способ обработки	Наибольшая скорость движения конца вращающейся фермы, м/с	Продолжительность цикла сгущения, ч	Средняя влажность осадка на выпуске из сгустителя, %
Маломутные воды, обрабатываемые коагулянтом	0,015	10	97,7 ¾ 98,2
Воды средней мутности, обрабатываемые коагулянтом	0,025	8	96,8¾97,3
Мутные воды, обрабатываемые коагулянтом	0,03	6	85,5¾91,8
Умягчение при магниевой жесткости до 25 %	0,025	5	80¾82,7
Умягчение при магниевой жесткости более 25 %	0,015	8	87,3¾90,9
Обезжелезивание без применения реагентов	0,015	8	91,4¾93,2
Обезжелезивание с применением реагентов (коагулянта, извести, перманганата калия и др.)	0,025	10	96,¾-97,7

12. Объем сгустителя Wсг, м3, следует определять по формуле

(1)

Кр. о — коэффициент разбавления осадка при выпуске из сооружений подготовки воды, принимаемый по п. 6.74;

Wос. ч — объем осадочной части сооружения подготовки воды, м3.

13. Число сгустителей необходимо принимать из условий обеспечения периодического приема осадка в соответствии с режимом удаления его из сооружений и длительностью цикла сгущения.

14. На станциях одноступенчатого фильтрования и обезжелезивания воды сгустители допускается применять в качестве отстойников промывных вод.

15. Подачу осадка к сгустителям, как правило, следует предусматривать самотеком. Для подачи сгущенного осадка на сооружения механического обезвоживания рекомендуется принимать монжусы или насосы плунжерного типа.

16. Гидравлический расчет трубопроводов следует производить с учетом свойств транспортируемого осадка.

Накопители

17. Накопители следует предусматривать для обезвоживания и складирования осадка с удалением осветленной воды и воды, выделившейся при его уплотнении. Расчетный период подачи осадка в накопитель следует принимать не менее пяти лет.

В качестве накопителей надлежит использовать овраги, отработавшие карьеры или обвалованные грунтом спланированные площадки на естественном основании глубиной не менее 2 м. При наличии в осадке токсичных веществ в накопителях следует предусматривать противофильтрационные экраны.

18. Объем накопителя Wнак, м3 надлежит определять по формуле

(2)
