Технологическая карта на ведение кирпичной кладки

Утверждаю

«____» ____________20___ г.

ТЕХНОЛОГИЧЕСКАЯ КАРТА

НА ВЕДЕНИЕ КИРПИЧНОЙ КЛАДКИ

Согласовал Начальник Строительного Управления №1

.___________________

Разработал инженер ПТО

.____________

«_22__» _апреля__ 210__г.

1. ОБЛАСТЬ ПРИМЕНЕНИЯ

Данная технологическая карта разработана на устройство кирпичной кладки.

Технологическая карта предназначена для нового строительства.

Объект строительства:

При производстве работ необходимо руководствоваться следующими нормативными документами:

СНиП 3.01.01-85*. Организация строительного производства;

СНиП 12-03-2001. Безопасность труда в строительстве. Часть 1. Общие требования;

СНиП 12-04-2002. Безопасность труда в строительстве. Часть 2. Строительное производство;

СНиП 3.03.01-87 «Несущие и ограждающие конструкции»;

ГОСТ 7484 – 78 «Кирпич и камни керамические лицевые. Технические условия»

Объём материальных ресурсов необходимых для выполнения работ:

Кирпич КОРПу 1 НФ/150/1,4/35 для наружных стен толщ. 380 мм 1540,1 м 3

Кирпич КОРПу 1 НФ/150/1,4/35 для внутренних стен толщ. 510 мм 40,0 м3

Кирпич КОРПу 1 НФ/150/1,4/35 для внутренних стен толщ. 380 мм 470 м3

Кирпич КОРПу 1 НФ/150/1,4/35 для внутренних стен толщ. 250 мм 560 м3

Кирпич КОРПо 1 НФ/150/1,4/35 для перегородок толщ. 120 мм 1542 м3

Кирпич КОРПо 1 НФ/150/1,4/35 для перегородок двойных

армированных сеткой в вертикальном направлении толщ. 120 мм 30,0 м3

Кирпич КОРПо 1НФ/150/1,4/35 для огензащиты колонн 120 мм 693,5 м3

НЕ нашли? Не то? Что вы ищете?

Цементно-песчаный раствор марки М50 для внутренней

кирпичной кладки 1267,5 м3

Цементно-песчаный раствор марки М50 для наружной

кирпичной кладки 1350,0 м3

Сетка для армирования двойных кирпичных перегородок

Ф16 А-I шаг 150х150 1470,0 мп

Сетка для армирования кирпичной кладки

Ф4 Вр-1, шаг 50х50 ГОСТ 5781-82* 13093,0 мп

Марка кирпича не менее М150 на сжатие и не менее Мрз 35 по морозостойкости.

2. ОРГАНИЗАЦИЯ И ТЕХНОЛОГИЯ ВЫПОЛНЕНИЯ РАБОТ

Подготовительные работы

До начала производства каменных работ должны быть выполнены следующие работы:

- полностью закончены все работы по монтажу межэтажных перекрытий, лестничных маршей, блоков лифтовых шахт, вентиляционных блоков нижележащих этажей;

- выполнена геодезическая проверка и составлены исполнительные схемы

- выполнено ограждение участков межэтажного перекрытия, подлежащих замоноличиванию;

- доставлены и складированы на строительной площадке в зоне действия башенного крана все необходимые материалы и изделия (рис.1);

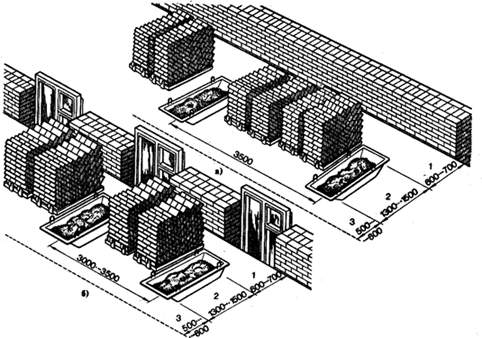

Рис.1. Рабочие места каменщиков

а- при кладке сплошных стен, б- при кладке стен с проемами, зоны:

1- рабочая, 2- материалов, 3- транспортная

- подготовлены к работе необходимые приспособления, инвентарь, средства индивидуальной защиты работающих, средства подмащивания и инструменты;

- рабочие и инженерно-технические работники, занятые на каменных и сопутствующих монтажных работах ознакомлены с проектом производства работ и обучены безопасным методам труда.

- кирпич и камни подают на рабочие места до начала рабочей смены. Запас их на рабочем месте должен быть не менее чем на 2...4 ч работы каменщиков.

- раствор подают на рабочие места перед началом работы и добавляют его по мере расходования, с тем чтобы запас цементного и смешанного раствора в теплое время года не превышал 40... 45 мин.

Инструменты и приспособления:

1) Кельма;

2) Молоток-кирочка;

3) Растворная лопата;

4) Расшивка;

5) Шнур причалка;

6) Причальные скобы;

7) Уголковый шаблон;

8) Отвес;

9) Правило;

10) Растворный ящик;

Исполнители:

Для выполнения данных видов работ принят следующий состав бригады каменщиков. Работы ведутся в две смены, общее количество 16 чел.

4 чел – Ведущие каменщики - кладка стен;

4 чел – Подсобники – вспомогательные работы;

Непосредственное выполнение кладки тесно связано с рядом смежных и вспомогательных работ. Так, транспортные рабочие обеспечивают непрерывную подачу материалов к рабочим местам. После окончания кладки на высоту яруса плотники устанавливают подмости. По окончании кладки этажа монтажники приступают к монтажу перекрытий, лестниц, перегородок.

Организация работ:

Для удобства производства работ кладку этажа по высоте необходимо разбить на ярусы.

I – 140 см;

II – 140 cм;

III – 140 см.

Кладку вести с подмостей:

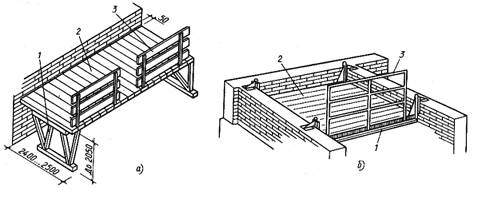

Рис.2. Панельные подмости

а- шарнирно-панельные при кладке второго яруса, б- переносная площадка для кладки стен лестничной клетки;

1 - фермочка - опора, 2 - настил, 3 - инвентарные ограждения

Технология работ

Основную кладку наружных стен вести из кирпича керамического рядового пустотелого КОРПу 1НФ/150/1,4/35 по ГОСТ 530-2007, толщиной 380 мм.

Кладку внутренних стен выполнить из кирпича керамического полнотелого

КОРПо 1НФ/150/1,4/35 по ГОСТ 530-2007.

Перегородки выложить из кирпича керамического пустотелого 1НФ/150/1,4/35 по ГОСТ 530-2007, толщиной 120 мм. В помещениях: перевооружения, хранения и чистки оружия, комната поста охраны выполнить кладку двухслойных перегородок из кирпича керамического полнотелого КОРПо 1НФ/150/1,4/35 по ГОСТ 530-2007. Выполнить армирование между слоями сеткой с ячейкой 150х150 из Ф16 А-I - общая толщина 300 мм.

Армирование кирпичной кладки стен выполнить в соответствии со СНиП II-22-81. Применить сетку: Ф4 Вр-1, шаг 50х50 ГОСТ 5781-82*, укладывать через каждые 5 рядов кладки.

Фрагмент плана плана этажа на отм. -4,500 -3,800

Все кирпичные перегородки длиной более 6 м прикрепить к фахверковым стойкам с шагом 3м Рис 3.

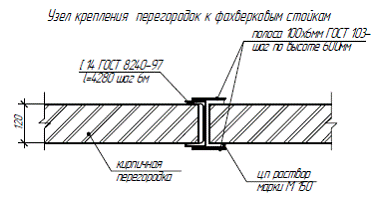

Рис. 3. Крепление перегородок к фахверковым стойкам.

Рис. 4. Крепление наружных стен к колоннам.

Кладка двойных перегородок с устройством вертикального армирования

Материальные ресурсы:

- Кирпич КОРПо 1 НФ/150/1,4/35 для перегородок двойных

армированных сеткой в вертикальном направлении толщ. 120 мм 30,0 м3

- Сетка для армирования двойных кирпичных перегородок

Ф16 А-I шаг 150х150 1470,0 мп

- Электроды УОНИИ 13/55

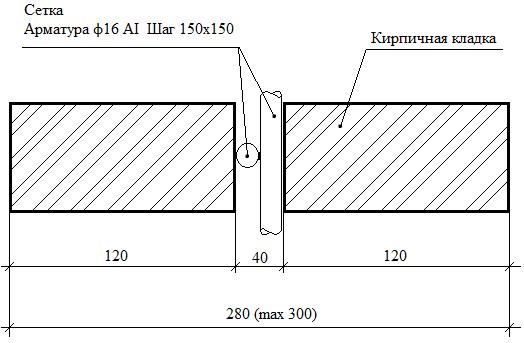

Рис. 5. Устройство двойной перегородки с вертикальным армированием.

Монтаж сборных конструкций вести параллельно с кирпичной кладкой. Сборные ж/б перемычки кладут по ходу кладки. Также во время кладки производится устройство утепления конструкций.

Устройство перемычек.

В кирпичных перегородках толщиной 120 мм над проёмами 900 мм и менее применить родовые перемычки из 2-ух диаметров А-III-8 по ГОСТ 5781-82. Арматуру укладывать по опалубке в слое Ц. П. р-ра М50 толщиной 30мм. Стержни для армирования заделать в стены на 250 мм в каждую сторону.

Опирание перемычек соблюдать согласно проекта.

Общий расход Ц. П. р-ра М50 = 1,6 м3

Расход А-III-8 по ГОСТ 5781-82 = 320 кг (810 м. п.)

Спецификацию перемычек см. Проект л-1_1 01-08-1-АР-1. Общие данные.

Производство каменных работ в зимний период.

Устройство кладки методом замораживания

- Поддерживать температуру укладываемого раствора не ниже +20 °С при 0°С окружающего воздуха, при понижении температуры окружающего воздуха на несколько градусов, на столько же повысить температуру раствора. При температуре смеси выше +30 °С она быстро густеет, добавлять воду нельзя.

- Порцию раствора к месту укладки подавать только на 20 – 30 минут работы;

- Марку раствора использовать на класс выше проектной – М75;

- Кладку вести на всю ширину стены одновременно;

- Кирпич перед укладкой очистить от снега и наледи;

- Вести журнал контроля за выполнением кирпичной кладки и за её размораживанием.

Замораживание с применением противоморозных добавок

Применять добавку «Суперпласт» в соответствии с техническим регламентом по её применению. К работе с химическими реагентами допускать только лиц достигших 18 лет и прошедших инструктаж по ТБ с записью в журнал.

Усиление кладки на период оттаивания. До начала оттаивания кладки принять меры по разгрузке конструктивных элементов кладки или их усилении.

- Участки внутренних свободно стоящих стен, высота которых более чем в 5 раз превышает их толщину, временно закрепить двухсторонними подкосами;

- Высокие простенки закрепить двухсторонними сжимами;

- Столбы укрепить стальными обоймами или инвентарными хомутами из металлических уголков, стянутых болтами;

- Под концы прогонов установить стойки опираемые на деревянные клинья.

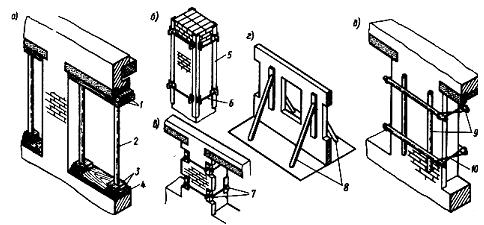

Рис. 6. Усиление каменной кладки на период оттаивания:

а -простенков разгрузочными стойками; б- столбов и простенков стальной обоймой; в-то же, инвентарными хомутами; г- отдельно стоящих стен двусторонними подкосами; д- высоких простенков двусторонними сжимами;

1 - доска; 2- стойка; 3- клинья; 4- деревянная подкладка; 5- стальной уголок; 6- стяжной болт; 7 - хомуты со стяжными болтами; 8 - подкосы; 9- бревна; 10- проволочные скрутки.

3. ТРЕБОВАНИЯ К КАЧЕСТВУ ВЫПОЛНЕНИЯ РАБОТ

Соответствие каменной кладки проекту и требованиям СНиПа контролируют в процессе поступления материалов на строительную площадку - входной контроль, в процессе возведения конструкций - операционный контроль и во время приемки - приемочный контроль.

Входной контроль – контролировать поступающие на стройплощадку стеновые материалы и раствор. своевременно сообщают в строительную лабораторию о поступившей на строительную площадку новой партии стенового материала и участвуют в отборе пробы для испытаний. На строительной площадке визуально определить качество поступившего материала по внешнему виду и размеру камней. Кирпич любых видов не должен иметь отбитых углов, искривлений и других дефектов. Не допускается к приемке керамический кирпич "недожог", а также кирпич, который имеет известковые включения (дутики), вызывающие впоследствии разрушение кирпича. Проверить наличие паспортов и сертификатов качества на строительную продукцию.

Готовый раствор, поставляемый на строительную площадку должен иметь паспорт с указанием даты и времени изготовления, марки и подвижности.

Правила приёмки:

- От каждой партии кирпича или камней отбирают образцы в количестве 0,5%, но не менее чем по 25 шт. кирпича и 15 шт. камней;

- Образцы отбирают из разных поддонов в заранее согласованной последовательности;

- Образцы проверяют по размерам и показателям внешнего вида;

- Отобранные образцы подвергают испытаниям на прочность при сжатии, прочность при изгибе.

Маркировка:

- Изделия должны иметь на одной нелицевой поверхности оттиск-клеймо с обозначением марки предприятия-изготовителя;

- Партия изделий должна сопровождаться паспортом с указанием наименования продукции, адреса изготовителя, номер партии кол-во отгружаемой продукции, марка кирпича по прочности на сжатие и изгиб, результатов испытаний на водопоглощение и морозостойкость, дата выдачи паспорта.

Транспортирование и складирование:

- Перевозку кирпича и камней должны производить в поддонах или контейнерах;

- Должны быть приняты меры по сохранности от механических повреждений;

- Погрузку/выгрузку осуществлять механизированным способом с применением специальных захватов и механизмов;

- Погрузка/выгрузка навалом (набрасыванием) запрещается;

- При хранении запрещается устанавливать поддоны с кирпичом друг на друга выше двух рядов.

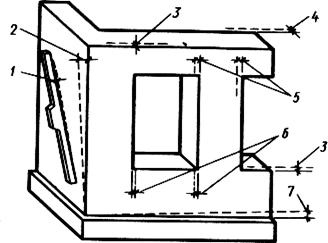

Операционный контроль – осуществлять бригадирам непосредственно во время работ. Контролировать правильность заполнения раствором швов кладки, вертикальность, горизонтальность и прямолинейность поверхностей и углов, толщину кладки, размеры простенков и проёмов. При контроле руководствоваться следующими предельно допустимыми отклонениями: Допускаемые отклонения при возведении кирпичной стены, мм:

1 - вертикальной поверхности - 10 мм;

2- поверхностей углов по вертикали: на этаж - 15 мм, на всю высоту стены - 30 мм;

3- отметки обреза - 10 мм;

4- толщины кладки ± 15 мм;

5 - ширины простенков - 15 мм;

6- ширины проемов ± 15 мм;

7 - рядов кладки от горизонтали на 10 м длины - 15 мм

Два раза в смену проверяют среднюю толщину горизонтальных и вертикальных швов кладки. В пределах этажа средняя толщина горизонтальных швов должна составлять 12 мм, вертикальных -10 мм. При этом толщина горизонтальных швов должна быть в пределах 10... 15 мм, а вертикальных-8...15 мм. Утолщение швов против указанных допускается лишь в случаях, предусмотренных проектом.

Правильность закладки углов здания проверяют деревянным угольником, горизонтальность рядов - правилом и уровнем не менее двух раз на каждом ярусе кладки. Уложив правило на кладку, ставят на него уровень, проверяют отклонение. Допущенные отклонения устраняет кладкой последующих рядов.

Приемы проверка правильности кладки

а - угла угольником;

б - вертикальности угла отвесом;

в - горизонтальности стены правилом с уровнем);

г - вертикальности провеса отвесом;

д - вертикальности стены правилом с уровнем);

Вертикальность откосов и рядов кладки проверяют отвесом или уровнем с правилом не реже двух раз на каждом метре высоты кладки. Если будут обнаружены отклонения, то их исправляют при кладке следующего яруса или этажа. Отклонения осей конструкций, если они не превышают установленных допусков, устраняют в уровне междуэтажных перекрытий.

Приёмочный контроль – проверить:

- правильность перевязки, толщину и заполнение швов;

- вертикальность, горизонтальность и прямолинейность поверхностей и углов;

- правильность устройства температурных и осадочных швов;

- правильность устройства дымовых и вентиляционных каналов;

- наличие и правильность установки закладных деталей.

При приёмке каменных конструкций, выполненных в зимнее время, предъявляются: журнал зимних работ и акты на скрытые работы.

4. ТЕХНИКО-ЭКОНОМИЧЕСКИЕ ПОКАЗАТЕЛИ

Кладка стен кирпичных наружных простых при высоте этажа свыше 4 м.

Объём - 1619 м3
