Раздел 8. Системы зажигания (стр. 2 )

С увеличением нагрузки двигателя, т. е. с увеличением угла открытия дроссельной заслонки, наполнение цилиндров и давление в конце такта сжатия увеличивается, процесс сгорания ускоряется. Следовательно с увеличением открытия дроссельной заслонки угол q должен уменьшаться. Изменение угла опережения зажигания по нагрузке двигателя осуществляет вакуумный регулятор (рис. 8.5, в). Вакуумная камера регулятора объединена со впускным коллектором двигателя за дроссельной заслонкой. При увеличении нагрузки дроссельная заслонка открывается, давление за ней снижается, и гибкая мембрана через шток поворачивает пластину с контактным механизмом относительно кулачка в сторону уменьшения угла опережения зажигания. Максимальный угол опережения зажигания по нагрузке также ограничивается упором и лежит в пределах 15-25° по углу поворота коленчатого вала. Пример характеристики вакуумного регулятора представлен на рис. 8.5, в (угол указан по валу распределителя). В реальной эксплуатации центробежный и вакуумный регуляторы работают совместно.

Если октановое число топлива не соответствует степени сжатия двигателя, то даже при оптимальной установке угла опережения зажигания, соответствующей максимальной мощности двигателя, в нем может возникнуть детонация - чрезвычайно быстрое сгорание рабочей смеси, подобное взрыву. Для предотвращения детонации служит октан-корректор, позволяющий вручную повернуть корпус прерывателя-распределителя в ту или другую сторону. При применении топлива с меньшим октановым числом корпус поворачивается в сторону уменьшения угла опережения зажигания.

Добавочный резистор R (рис. 8.4) устраняет влияние снижения напряжения в бортовой сети при включении стартера. Для этого он при пуске закорачивается, при нормальной работе на нем падает часть напряжения так, что к катушке зажигания подходит напряжение 7-8 В, на которое она рассчитана. Добавочный резистор выполняется из никелевой или константановой проволоки, имеет сопротивление 1-1,9 Ом и располагается либо на катушке зажигания, либо отдельно.

Изготовление добавочного резистора из никелевой проволоки позволяет ему выполнить дополнительные функции - защиту первичной цепи от перегрузки, возможной на малой частоте вращения коленчатого вала. Сопротивление никелевого резистора с ростом силы тока возрастает. Там, где напряжение при пуске понижается мало, добавочный резистор не применяется. Распределительный механизм, который объединен в один узел “прерыватель-распределитель” с прерывателем, подводит вывод вторичной обмотки катушки зажигания через контактный уголек к вращающемуся электроду (бегунку), установленному на одном валу с кулачком прерывателя. При вращении ротора высокое напряжение последовательно через воздушный промежуток, приблизительно в 0,5 мм, электроды распределителя и высоковольтные провода подается на свечи. Момент прохождения бегунка мимо каждого электрода распределителя синхронизирован с размыканием контактов прерывателя.

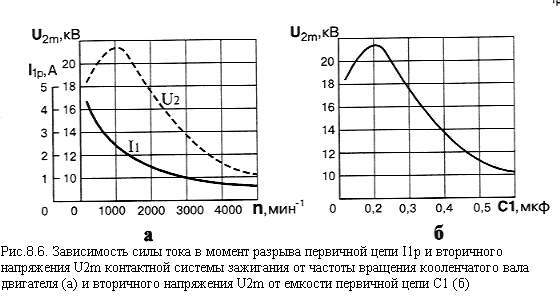

На рис. 8.6, а, представлен пример зависимости вторичного напряжения U2m от частоты вращения nкв в коленчатого вала двигателя.

Время замкнутого состояния контактов прерывателя определяется выражением:

где z - число цилиндров двигателя,

k-коэффициент, зависящий от профиля кулачка.

При росте частоты вращения время замкнутого состояния контактов уменьшается, а, значит, уменьшается величина силы тока в момент разрыва контактов l1р и, как следствие, снижается вторичное напряжение согласно формуле (1). Снижение U2m малой частоте вращения объясняется искрением контактов при медленном их размыкании. На рис. 8.6, б приведена зависимость вторичного напряжения от величины емкости С1, включаемой параллельно контактам прерывателя для снижения их искрения. Эта зависимость соответствует формуле (1).

При малой величине емкости С1 искрение все же возникает и напряжение снижается. Однако и увеличение емкости С1 также снижает вторичное напряжение, поэтому конденсатор подбирается к каждой системе индивидуально. Обычно емкость конденсатора С1 лежит в пределах 0,17-0,35 мкФ. Согласно выражению (1), амплитуда вторичного напряжения снижается и с ростом емкости вторичной цепи С2. Это создает Проблему в случае применения экранированной системы зажигания, так как экранирование вызывает повышение вторичной емкости. Экранирование системы необходимо для снижения уровня радиопомех, создаваемых системой зажигания.

8.3. Контактно-транзисторная система зажигания

Контактно-транзисторная система зажигания явилась переходным этапом от контактной к бесконтактным электронным системам. В ней устраняется недостаток контактной системы - подгорание и износ контактов прерывателя, коммутирующих цепь с индуктивностью и значительной силой тока. В контактно-транзисторной системе первичную цепь обмотки возбуждения коммутирует транзистор, управляемый контактами прерывателя. С применением' контактно-транзисторной системы на автомобиле появился новый блок - электронный коммутатор, объединяющий в себе силовой коммутирующий транзистор и элементы схемы его управления и защиты.

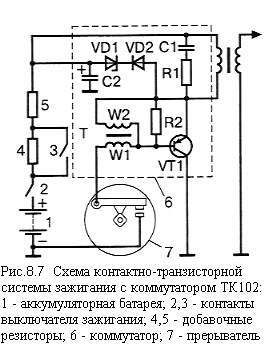

На рис. 8.7 представлена схема контактно-транзисторного зажигания с коммутатором ТК 102, которая более четверти века обеспечивает зажигание восьмицилиндровых двигателей автомобилей ЗИЛ и ГАЗ. При замыкании контактов прерывателя через них начинает протекать ток базы транзистора VT1, который открывается и включает первичную обмотку катушки зажигания к источнику питания. При размыкании контактов прерывателя транзистор VT1 закрывается, ток в первичной цепи резко прерывается и на свечах появляется всплеск высокого напряжения, как и в контактной системе. Характеристики контактно - транзисторной системы аналогичны контактной, за исключением того, что снижения вторичного напряжения на низких частотах, вращения кулачка не происходит. Импульсный трансформатор Т в схеме ускоряет запирание транзистора, цепь VD1, VQ2 защищает транзистор от перенапряжений, а конденсатор С2 - от случайных импульсов напряжения по цепи питания. Конденсатор С1 способствует уменьшению коммутационных потерь, в транзисторе. Добавочный резистор 4 закорачивается при пуске двигателя.

Срок службы контактов прерывателя, в контактно-транзисторной системе больше, чем в контактной, так как базовый ток, коммутируемый ими, невелик. Однако механический износ прерывательного механизма, влияние вибраций на работу контактов в системе не устранены. В настоящее время выпускаются различные электронные блоки, аналоги зарубежных, улучшающие работу контактной системы зажигания и фактически превращающие ее в контактно-транзисторную (ТАНДЕМ-2, БУЗ-06, ОКТАН-1, ЭРУОЗ и др.)

8.4. Электронные системы зажигания

В электронных, системах зажигания контактный прерыватель заменен бесконтактными датчиками. В качестве датчиков используются оптоэлектронные датчики, датчики Виганда, но наиболее часто магнитоэлектрические, датчики (МЭД) и датчики Холла (ДХ).

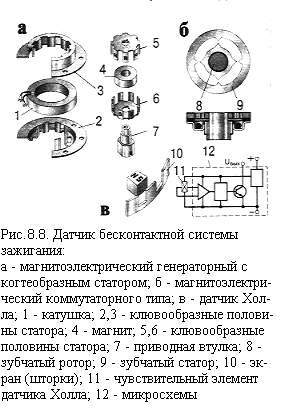

МЭД бывают генераторного (рис. 8.8, a) и коммутаторного (рис. 8.8, б) типов. В генераторном датчике вращается постоянный магнит, помещенный внутрь клювообразного магнитопровода. При этом в катушке, надетой на свой клювообразный магнитопровод, наводится ЭДС. В МЭД коммутаторного типа вращается зубчатый ротор из магнитомягкого материала, а магнит неподвижен. ЭДС в катушке наводится за счет изменения величины ее магнитного потока при совпадении и расхождений выступов статора и ротора. Недостатком МЭД является зависимость величины выходного сигнала от частоты вращения, а также значительная величина индуктивности катушки, вызывающая запаздывание в прохождении сигнала.

От этих недостатков избавлен датчик Холла. Особенность состоит в том, что ЭДС, снимаемая с двух граней его чувствительного элемента, пропорциональна произведению силы тока, подводимого к

двум другим граням на величину индукции магнитного поля, пронизывающего датчик. В реальных системах магнитное поле создается неподвижным магнитом, который отделен от датчика магнитомягким экраном с прорезями (рис. 8.8, в). Если между магнитом и чувствительным элементом попадает стальной выступ, магнитный поток им шунтируется и на датчик не попадает, ЭДС на выходе чувствительного элемента отсутствует. Прорезь беспрепятственно пропускает магнитный поток, и на выходе элемента появляется ЭДС. Обычно датчик Холла совмещают с микросхемой, стабилизирующей ток его питания и усиливающей выходной сигнал. В реальном датчике эта схема инвертирует сигнал, т. е. напряжение на его выходе появляется, когда выступ экрана проходит мимо чувствительного элемента.

Наиболее простой в схемном и функциональном исполнении является бесконтактная система зажигания с нерегулируемым временем накопления энергии.

8.4.1. Бесконтактные системы зажигания с нерегулируемым временем накопления энергии

Бесконтактная система зажигания с нерегулируемым временем накопления энергии принципиально отличается от контактно-транзисторной только тем, что в ней контактный прерыватель заменен бесконтактным датчиком. На рис. 8.9 приведена схема системы с коммутатором 13.3734-01 автомобилей "Волга".

Сигнал с обмотки L магнитоэлектрического датчика через диод VD2, пропускающий только положительную полуволну напряжения, и резисторы R2, R3 поступает на базу транзистора VT1. Транзистор открывается, шунтирует переход база-эмиттер транзистора \/Т2, который закрывается. Закрывается и транзистор VT3, ток в первичной обмотке катушки зажигания прерывается, и на выходе вторичной обмотки возникает высокое напряжение. В отрицательную полуволну напряжения транзистор VT1 закрыт, открыты VT2 и VT3, и ток начинает протекать через первичную обмотку Катушки возбуждения. Очевидно, что число пар полюсов датчика должно соответствовать числу цилиндров двигателя.

Цепь R3-C1 осуществляет фазосдвигающие функций, компенсирующие фазовое запаздывание протекания тока в базе транзистора VT1 из-за значительной индуктивности обмотки датчика L, чем снижается погрешность момента искрообразования.
