Раздел 8. Системы зажигания (стр. 5 )

8.5.4. Высоковольтные провода

Высоковольтные провода подразделяются на обычные с металлическим центральным проводником и специальные с распределенными параметрами, обеспечивающие подавление радиопомех.

Провода с медной жилой ПВВ, ПВРВ, ППОВ и ПВЗС имеют изоляцию из поливинилхлорида, резины и полиэтилена, поверх которой у проводов ПВРВ, ППОВ и ПВЗС надета оболочка повышенной бензомаслостойкости. Эти провода обладают низким сопротивлением центральной жилы (18-19)*10-3 Ом/м, рассчитаны на максимальное рабочее напряжение 15-25 кВ и могут применяться только в комплекте с помехоподавительными резисторами.

Провода с равномерно распределенным сопротивлением делятся на провода с распределенным активным сопротивлением (резистивный провод) и реактивным сопротивлением (реактивный провод). Резистивный провод имеет токопроводящую жилу из хлопчатобумажной пряжи, пропитанной сажевым раствором, в хлопчатобумажной или капроновой оплетке. Провод ПВВО такого типа обладает сопротивлением (15-40)*103 Ом/м и рассчитан на максимальное рабочее напряжение 15 кВ.

Реактивный провод находит более широкое распространение и применяется, в частности, на автомобилях ВАЗ.

Провода марки ПВВП имеют центральную льняную нить, на которую нанесен слой ферропласта, в состав которого входят марганец-никелевые и никель-цинковые порошки.

Поверх ферропластового сердечника наматывается токопроводящая железо-никелевая проволока. Сверху провод изолирован поливинилхлоридной изоляцией. Поглощение радиопомех происходит в проводнике и диэлектрике ферропластового слоя. Провод ПВВП выпускается диаметром 7,2 и 8 мм соответственно на рабочее напряжение 25 и 40 кВ и имеет сопротивление 2 кОм/м. Установленный на автомобилях ВАЗ такой провод ПВВП-8 отличает красный цвет.

Провода ПВППВ и ПВППВ-40 имеют аналогичную конструкцию и отличаются только применяемыми в них материалами.

Для бесконтактных систем зажигания автомобилей ВАЗ применяется провод синего цвета ПВВП-40 с силиконовой изоляцией с сопротивлением 2,55 кОм/м и рабочим напряжением до 40 кВ. Провода зарубежного производства имеют из-за повышенных требований по помехоподавлению более высокие величины сопротивления (у проводов фирмы Motorcraft - 11 кОм/м). Установка проводов с повышенным сопротивлением может привести к перебоям в работе зажигания. Помехоподавительные резисторы, которые выпускаются в расчете на сопротивления от 5 до 13 кОм, соединяются со свечой или с распределителей. Резистор может встраиваться в свечной экранированный наконечник (рис. 8.17).

8.6. Техническое обслуживание систем зажигания

В наибольшей мере технического обслуживания требует контактная система зажигания.

В бесконтактных системах обслуживание сведено к минимуму, а ремонт выполняется блочной заменой вышедших из строя изделий.

При ТО-1 рекомендуется проверить крепление прерывателя-распределителя и катушки зажигания, а также затяжку гаек выводных болтов и при необходимости подтянуть их, смазать валик привода кулачка и ротора распределителя.

При ТО-2 следует осмотреть и очистить сухой тряпкой от грязи, пыли и масла все элементы системы зажигания. Вывернуть свечи и проверить их состояние. При необходимости очищают свечи от нагара и регулируют зазор между электродами. Состояние свечи может дать расширенную информацию о работе системы зажигания и двигателя. При правильном выборе свечи и нормальной ее работе на нижней части изолятора наблюдается налет светло-бежевого цвета (при работе на этилированном бензине серого цвета). Удалять его с изолятора не следует.

Черная копоть на всех элементах свечи свидетельствует о длительной работе на холостом ходу, переобогащении смеси, неправильной регулировке угла замкнутого состояния контактов прерывателя или зазора между ними, отказе конденсатора, неисправности свечи.

Замасливание всех свечей у двигателя, находившегося в длительной эксплуатации, информирует об износе цилиндров, поршней, поршневых колец; замасливание одной свечи чаще всего свидетельствует о прогаре впускного клапана.

Выгорание электродов и других элементов свечи обусловлено перегревом, вызванным применением низкооктанового бензина, неправильной установкой угла опережения зажигания, переобеднением смеси.

Свечи рекомендуется заменять через 15-30 тыс. км пробега.

После снятия с двигателя при ТО-2, прерыватель-распределитель следует протереть сухой тряпкой изнутри и снаружи проверить, нет ли трещин и следов выгорания на его элементах, а также проверить состояние контактов прерывателя и, при необходимости, отрегулировать зазор между ними и протереть контакты мягкой ветошью, смоченной в бензине или спирте.

Смазке подлежит ось рычажка, валик привода кулачка, втулка кулачка.

Через 40-60 тыс. км пробега при подготовке автомобиля к зимней эксплуатации после разборки распределителя следует проверить состояние подшипников, рычажка прерывателя, кулачка, контактов прерывателя, центробежного и вакуумного регуляторов, при необходимости отрегулировать установку угла замкнутого состояния контактов и момент искрообразования. Чаще всего двигатель не запускается, особенно в сырую погоду, именно из-за неисправности системы зажигания.

Однако, прежде всего, следует убедиться в исправности выключателя зажигания (падение напряжения в его контактах под нагрузкой не должно превышать 0,2 В), нормальной заряженности аккумуляторной батареи и исправности системы электроснабжения. В бесконтактных электронных системах зажигания, если напряжение бортовой сети превышает 18 В, коммутатор отключает систему зажигания.

Неисправность системы зажигания выявляется на специальных стендах, в том числе оснащенных осциллографом, на экране которого можно наблюдать изменение тока первичной цепи и вторичного напряжения по времени.

Проверку катушки зажигания производят замером ее сопротивления в первичной и вторичной цепях. Если оно отличается от требуемого, катушка неисправна, ее следует заменить. Замером сопротивления проверяется и дополнительный резистор. Тестером в режиме омметра можно проверить конденсатор. При подключении тестера, включенного на измерение больших сопротивлений, у исправного конденсатора стрелка в момент подключения совершает бросок, а затем возвращается в нулевое положение. Элементы электронной схемы системы зажигания могут быть также проверены тестером.

Для проверки и регулировки прерывателя-распределителя и датчика-распределителя служат специальные стенды, например, Э 213, К 295 и др.

Проверку датчиков коммутаторов и контроллеров электронной системы зажигания проще всего производить заменой их на заведомо исправные блоки.

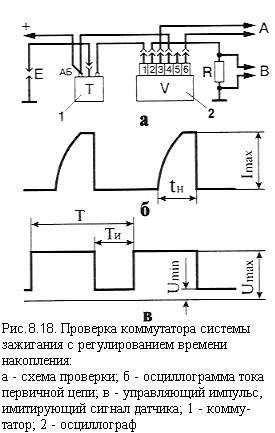

Датчик можно проверить и обыкновенным вольтметром (тестером, включенным на измерение напряжения). У исправного датчика Холла 581.3706 вольтметр, включенный на измерение постоянного напряжения и подсоединенный к выводу датчика, по мере вращения вала датчика-распределителя должен резко менять показания от примерно 0,4 В до величины, не более чем на 3 В отличающейся от напряжения литания. Магнитоэлектрический датчик датчика-распределипри работающем стартере должен показывать напряжение не менее 2 В при измерении его вольтметром переменного тока, сопротивление обмотки датчика лежит в пределах 280-470 Ом. Проверку коммутатора 36.3734 или 55.3734 можно производить осциллографом пo схеме на рис. 8.18, а, выводы осциллографа следует подключать к резистору R 0,01 Ом на мощность 20 Вт или более, а на вход коммутатора подать сигналы прямоугольной формы согласно рис. 8.18, в.

Частота импульсов может изменяться в пределах 3,33 — 233 Гц, скважность Т/Ти=3, напряжение минимальное Umin=0,4 В, максимальное Umax=10 В.

У исправного коммутатора импульсы на его выходе должны соответствовать рис. 8.18, б. Величина импульса Imax не должна превышать 8-9 А, а время накопления 1ц не более 8,5 мс при частоте 33,5 Гц и 4 мс при 150 Гц.

Испытание свечей зажигания на герметичность и электрические испытания проводят на специальном стенде, например, Э203П. Для очистки их от нагара служит приспособление Э203-0. Для проверки исправности свечи на двигателе может служить специальный индикатор.

В настоящее время выпускаются различные мотортестеры, упрощающие процесс регулировки и диагностики систем зажигания. Микропроцессорная система зажигания, наиболее сложная для диагностики, обычно снабжается специальной диагностической аппаратурой, в том числе с применением компьютера. Функции диагностики могут быть возложены и на сам микропроцессор системы зажигания.

Таблица 1. Характеристики некоторых катушек зажигания

Катушки	Первичная обмотка	Вторичная обмотка	Коэффициент трансформации W1/W2	Добавочный резистор
Сопротивление, Ом	Индуктивность, мГн	Сопротивление, кОм	Емкость, пФ
27.3705 Б117 Bosch	0,4-0,5 3,1-3,3 0,4-0,55	3,7-3,8 10-11 5,6-6,2 4,5-5,5 6,3-9,2 6,3-6,4	31 44-47 24	82 78,5 70	- СЭ325 -

Таблица 2. Технические данные некоторых типов распределителей

Распределитель	Число обслуживаемых цилиндров	Угол опережения зажигания, град
Центробежного	Вакуумного
40.3706 (датчик)	4	0-5/500 3,25-5,25/1100 5,5-7,5/1300 8,25-10,25/2000 11-13/2800	0-2/0,015 3,25-5,25/0,02 6-8/0,024
40.3706	8	0-2/500 4,5-6,5/1000 8-10/1400	0-1/0,013 1-3/0,021
