Q=FV;

где V - скорость движения воды, м/с; F =πd2/4 - площадь сечения трубопровода, м2.

Расчётный расход воды на внутреннее пожаротушение для данного здания составляет 10 л/с, максимальный расход воды на хозяйственные и производственные нужды - 15 л/с, расчётный расход воды на наружное пожаротушение - 10 л/с.

Таким образом, суммарный расход воды равен: ΣQ=35 л/с;

Требуемая площадь сечения трубопровода:

F=Q/V=(0.010+0.015+0.010)/2.2=0.016м2

Тогда требуемый диаметр трубопровода: D=0.14м.

2) Расчёт ёмкости пожарного водоёма

На случай аварии пожарного водопровода на каждом защищаемом объекте должен быть сборный резервуар или пожарный водоём с неприкосновенным запасом воды. Пожарные водоёмы размещают так, чтобы расстояние от них до зданий было не более 200 м при наличии автонасосов и 100-150 м при наличии мотопомп.

Ёмкость пожарного водоёма в соответствии с [5] может быть определена по формуле:

Q= n·gc·τ·3600/1000,

где Q-объём водоёма, м3; n – расчетное одновременное число пожаров, шт.; gc - суммарный расход воды л/с, складывающийся из расхода на наружное и внутреннее пожаротушение; τ - время тушения пожара - 3 часа.

Q= 1·20·3·3600/1000=216 м3.

4.5. Мероприятия по обеспечению продолжения производства в чрезвычайных ситуациях

Под чрезвычайной ситуацией в данном случае понимают нарушение связей с заводами-поставщиками, перебои в системе снабжения материалами или выход из строя некоторого вида оборудования.

Все детали и элементы, входящие в состав устройства, поставляются на завод-изготовитель поставщиками. На заводе производится только сборка и монтаж печатных узлов и блоков.

Для обеспечения бесперебойного снабжения предприятия всем необходимым для выпуска продукции необходимо рассмотрение возможности проведения следующих действий:

-  замены заводов-поставщиков в странах дальнего и ближнего зарубежья на отечественные заводы, производящие аналогичную продукцию;

-  замены дальних поставщиков на ближних с расчетом возможности поставок автотранспортом при выходе из строя железнодорожных связей;

-  создания крупных баз для снабжения предприятий всем необходимым;

-  создания гарантийных запасов сырья не меньше, чем на 30 суток.

Таблица 4.5.1

Комплектующие элементы

Наименование комплектующих элементов	Стандартные	Типовые
Микросхемы		+
Конденсаторы	+
Резисторы	+
Разъемы	+

Для анализа зависимости производства изделия от заводов-поставщиков составляется “Ведомость распределения комплектующих элементов устройства по месту изготовления и стандартизации” (таблица 4.5.1). Большинство элементов, используемых в производстве, изготовляется на других предприятиях.

Изготовление радиокомпонентов на данном предприятии не представляется возможным, так как их производство требует подготовки специалистов и уникального оборудования. Поэтому на случай нарушения связей необходимо иметь в наличии запасы комплектующих. Нормы запасов комплектующих элементов на один месяц приведены в табл. 4.5.2

Таблица 4.5.2

Нормы запасов комплектующих элементов

Наименование элемента	Нормы расхода (шт.)
На 1 единицу	На месяц работы
Кварц РК-379М	1	10
MAX475CPD	2	20
ADM705AN	1	10
QO105BIC	1	10
TMS320C31	1	10
74LS161J	1	10
74LS04	1	10
AM27C256	1	10
74LS138J	1	10
AS7S128K32	1	10
TL16C550CFN	1	10
ADM242AN	1	10
CS4390	1	10
74LS194A	1	10
AD7112BR	2	20
CS5360	1	10
Конденсаторы К10-17-1-б-М47-22 пФ	2	20
Конденсаторы К10-43а-МПО-150 пФ	2	20
Конденсаторы К10-43а-МПО-1000 пФ	2	20
Конденсаторы К10-171б-Н90-0,1 мкФ	21	210
Конденсаторы К50-35-35В-47мкФ	2
Резисторы С2-23-0,125-1кОм±5%	1	10
Резисторы С2-29В-0,125-3,57кОм±0.1%	2	20
Резисторы С2-29В-0,125-8,4кОм±0.1%	2	20
Резисторы С2-29В-0,125-9,1кОм±0.1%	2	20
Резисторы С2-29В-0,125-10кОм±0.1%	2	20
Резисторы С2-29В-0,125-20кОм±0.1%	2	20
Резисторы С2-29В-0,125-24,9кОм±0.1%	9	90
Резисторы СПЗ-19а	2	20
Разъем CON3	2	20
Разъем 4HEADER	1	10
Разъем DB9	1	10
Реле DIP0,5-1A72	6	60

При нарушении связей с заводами-поставщиками могут прерваться не только поставки элементов, но и материалов, в этом случае отдельные материалы могут быть заменены другими. Варианты замены приведены в табл. 4.5.3

Таблица 4.5.3

Варианты замены материалов

Наименование материалов	Варианты замены
Стеклотекстолит ФТС-2-20А	Стеклотекстолит ФТС-2-35А
Припой ПОС-61 ГОСТ 21930-76	Припой ПОС-40
Флюс ФПЭТ РМ 11.029.001-74	Флюс ФК-5
Краска маркировочная ТУ 10-1043-79	Краска ЧМ ТУ 29-02-859-78
Спирто-бензиновая смесь	Бензин А-76

На случай выхода из строя уязвимого сложного оборудования необходимо иметь дополнительные производственные мощности во избежание простоя, т. к. изменение типового технологического процесса вследствие применения более простого оборудования в данном случае, может повлечь за собой ухудшение качества производимого изделия.

Перечисленные мероприятия позволяют обеспечить устойчивость работы предприятия, т. е. дают возможность продолжения планового производства в случае частичного или полного нарушения оперативных связей с заводом-поставщиком или, при возникновении других внештатных ситуаций, позволяют восстановить производство в минимальные сроки.

5 Заключение

В результате дипломного проектирования был разработан в соответствии с техническим заданием электронный блок измерителя электрических параметров каналов звуковой частоты. Произведен анализ методов построения цифровых генераторов сигналов звуковой частоты, разработана структурная и электрическая принципиальная схемы блока измерителя. Также был разработан укрупненный алгоритм функционирования блока измерителя, произведен расчет потребляемой мощности и надежности спроектированного устройства.

В конструкторско-технологической части проведен информационно-патентный поиск, были рассчитаны и выбраны конструкции печатного узла и блока. Были рассчитаны показатели технологичности для проектируемой системы измерений и разработан рабочий технологический процесс сборки блока.

В технико-экономическом разделе обоснован выбор данного схемного решения и проведено сравнение двух спроектированных вариантов системы измерений, результаты которого сведены в сводную таблицу технико-экономических показателей. Рассчитан технико-экономический эффект от внедрения данного устройства и годовые эксплуатационные расходы на облуживание спроектированного изделия.

В разделе охраны труда и окружающей среды были установлены требуемые организационно-технические мероприятия по защите персонала и окружающей среды от вредных воздействий производственного процесса. Рассчитано защитное устройство-заземление. Приведены меры по пожаробезопасности и по производству блока при чрезвычайной ситуации.

Все расчеты были проведены строго в соответствии с техническим заданием.

При дипломном проектировании для создания пояснительной записки был использован мощный, многофункциональный и популярный текстовый процессор фирмы Microsoft – Word 2002. Для создания пояснительных рисунков, вставленных в текст пояснительной записки, использовался стандартный графический редактор операционной системы Windows 2000 – Paint 5.0. Для создания схем и чертежей была использована система Компас 5.11, позволяющая быстро и легко создавать документацию в соответствии с российскими стандартами. Разводка печатной платы была произведена в системе сквозного проектирования OrCad 9.2.

Таблица соответствия Таблица 5.1

Наименование параметра	Значение
Заданное	Полученное
Диапазон генерируемых частот, Гц Шаг изменения частоты, Гц Выходное напряжение, В Диапазон измеряемых частот, Гц Погрешность измерения частоты, Гц Погрешность измерения уровня, дБ Диапазон измерения коэффициента гармоник, % Диапазон рабочих температур при относительной влажности до 90%, °С Габариты, мм Среднее время наработки на отказ, ч Время восстановления при отказах, мин Масса, кг Комплексный показатель технологичности	20 – 20000 1 2 20 – 20000 1 не более 0,1 0,01 - 10 0 – 40 не более 300х300х100 5000 15 не более 5 Не менее 0,5	20 – 20000 1 2 20 – 20000 1 0,1 0,01 - 10 0 – 40 291х259х62 8351 10 3 0,7

Список литературы

1 Цифровые процессоры обработки сигналов: Справочник/ под ред. – М.:Р и С, 2004-260 с.

2 Steven Green “Design Notes for a 2-Pole Filter” Crystal Semiconductor Corporation 2005

3 , , Яковлев и процессоры цифровой обработки сигналов. – СПб.: БХВ-Петербург, 2005. – 464с.

4 Л. Рабинер, Б. Гоулд Теория и применение цифровой обработки сигналов - М.: МИР, 1998 г

5 Куприянов обработка сигналов. – Политехника, 1998

6 Зарубежные интегральные микросхемы широкого применения. Справочник. Кутыркин А. М. 1998 г.

7 Т0.

8 Малаян при работе с компьютером. – Санкт-Петербург СПбГПУ, 2002.

9 Александров чертежи и схемы. – Энергоатомиздат, 1999.

10 Безопасность жизнедеятельности: Справочное пособие по дипломному проектированию./ Под ред. и –СПб.: БГТУ, 1996.- 122с.

11 Безопасность жизнедеятельности: Комплексные средства защиты. Справочное пособие по дипломному проектированию./ Под ред. и – СПб.: БГТУ, 2004.-190с.

12 Выполнение конструкторско-технологической части дипломных проектов по специальности «Радиоэлектронные устройства систем управления»/ Под ред. - Л.: ЛМИ., 1999.-44с.

13 , Краткий справочник конструктора.- Л.: Машиностроение, 1999.-464с.

14 , , Шеханов -технологическое проектирование печатных узлов: Учебное пособие / Под ред. , БГТУ, СПб., 1995. - 92 с.

15 , , Антипов и оформление конструкторской документации РЭА: Справочник/ Под ред. , М. Радио и Связь. 1999г. – 588 с.: ил.

16 , , Щерба инженерных исследований радиосистем. –Л.: ЛМИ., 1998. -148с.

17 Корчагина обоснование технологических решений: Учебное пособие по дипломному проектированию. – Л.: ЛМИ, 1994.-119с.

18 Конструкторско-технологическое проектирование печатных узлов/ Под ред. – СПб: БГТУ, 2005. -192с.

19 Спицнадель и технология радиоэлектронной аппаратуры. –Л.: ЛМИ., 1999.-94с.

20 www. simi. nexcom. ru

21 www.

22 www. efo. ru

23 www.

Приложение 1

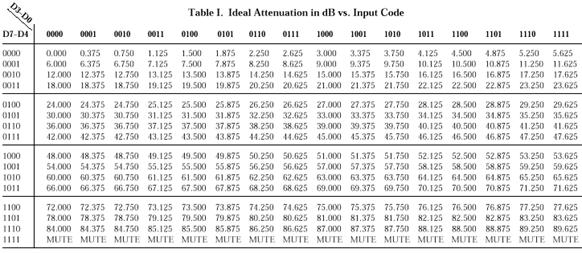

Таблица ослабления или усиления сигнала (определяется схемным включением) от цифрового кода ЦАП AD7112

Таблица 1.1
