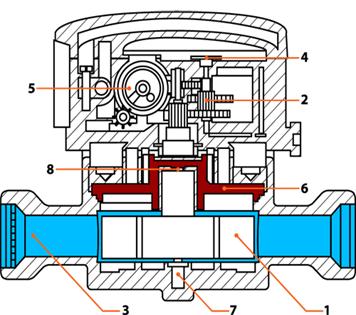

Индикаторное устройство через масштабирующий механический редуктор отображает пятью роликами белого цвета измеренный объем воды в кубических метрах.

Устройство удаленного считывания сигнала счетчика выдает в цепь один импульс на 10 литров воды. Наличие данного устройства позволяет через дополнительные приборы (счетчик импульсов) производить централизованный учет расхода воды.

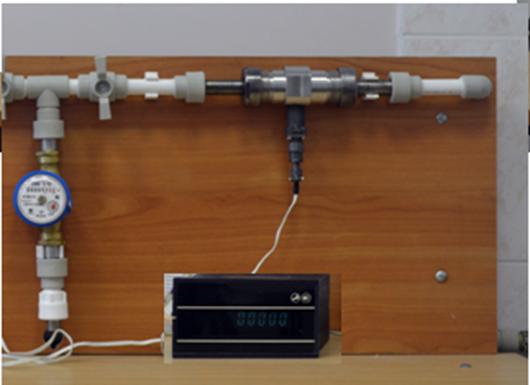

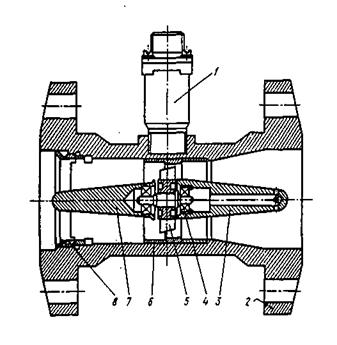

Рис. 8	Рис. 9



Порядок выполнения работы

1.  Ознакомиться с методами измерения расхода жидкости с помощью тур­бинного и крыльчатого расходомеров.

2.  Ознакомиться с устройством лабораторной установки.

3.  Перед началом эксперимента:

-  Закрыть вентиль 1;

-  Установить турбинный расходомер

-  Включить электронный тахометр 7ТЭ-М1 и открыть вентиль 1.

4.  Провести эксперимент.

4.1.  Плавно открывать вентиль 1, следя за показаниями тахометра.

4.2.  Последовательно устанавливать показания тахометра, указанные в таблице.

4.3.  При заданном показании тахометра, пользуясь секундомером, из­мерить время переключения барабанчиков счетчика воды 3.

5.  Закрыть вентиль 1.

5.1.  Установить крыльчатый расходомер.

5.2.  Открыть вентиль 1.

5.3.  Включить счетчик импульсов 4.

5.4.  Рассчитать расход воды, исходя из условия 1 импульс равен 10 литрам воды.

Таблица

№ п/п	Показания тахометра мин-1	Счетчик воды	Результаты расчета объемного расхода Q, м3/с
Разность по­казаний, м3	Время пере­ключения, с	По турбинному расходомеру	По счетчи­ку воды
1.	200
2.	400
3.	600
4.	800
5.	1000

Форма отчета

1.  Схема установки.

2.  2. Расчет объемного расхода воды.

3.  Таблица с результатами эксперимента и расчета.

4.  Ответы на вопросы (формулирует преподаватель).

Контрольные вопросы

1.  Что такое чило Рейнольдса?

2.  Какие параметры турбинного преобразователя определяют частоту вра­щения турбинки и расход жидкости?

3.  Kaкие формы турбинок применяют в преобразователях?

4.  Что такое тахометрический преобразователь? Какие физические явления используют для создания этих преобразователей?

Библиографический список

1.  Кремлевский расхода и количества жидкости, газа и пара. М.: Изд-во стандартов, 1980. 192 с.

2.  , Шевелев расхода жидкостей и газов в сис­темах водоснабжения и канализации. М.: Стройиздат, 1985. 423 с.

3.  Вобровников и расчет турбинных расходоме­ров. М.: Изд-во стандартов, 1980. 192 с.

4.  , Вызов расходомеры. Л.: Машино­строение, 1968. 210 с.

5.  Башта , гидромашины и гидроприводы: учеб. для вузов/ и др. – 5-е изд., стер.-М.: Альянс, 2011. – 423с.

6.  Дробнис и гидравлические машины. – М.: Просвещение. 1987.

7.  и др. Методические указания к лабораторным работам по общей гидравлике/ ВлГУ – Владимир: изд-во ВлГУ, 2011. – 44 с.
