Преобразователь расхода электромагнитный измерительный ИПРЭ-7 (стр. 6 )

6.5.6.3 Предел относительной погрешности измерения объема не превышает ±1,0%, если проверка по п. п.6.5.6.1,6.5.6.2 прошла с положительными рзультатами.

7 Оформление результатов поверки

7.1 Результаты поверки заносят в протокол поверки произвольной формы, рекомендуемая форма которого приведена в приложении В. К протоколу поверки прилагают протокол-распечатку результатов поверки.

7.2 При получении положительных результатов поверки производится оформление результатов поверки в установленном порядке и делается запись в паспорте преобразователя.

Преобразователь, прошедший поверку с положительными результатами, подлежит клеймению в соответствии с ПР 50.2.006 и допускается к эксплуатации.

Клеймо поверителя наносится на место, указанное в руководстве по эксплуатации на преобразователь (ЛГФИ.407212.013 РЭ) эмалью ЭП-572, черной, ТУ 10-1539-76 согласно ОСТ 190210-85, сушить
24 часа при температуре плюс (18-35)°С.

7.3 При отрицательных результатах поверки преобразователь подлежит ремонту и повторной поверке и допускается к эксплуатации только при положительных результатах повторной поверки.

7.4 Если при отрицательных результатах поверки преобразователь не подлежит ремонту, то выдают извещение о непригодности его к эксплуатации с указанием причин в соответствии с ПР 50.2.006.

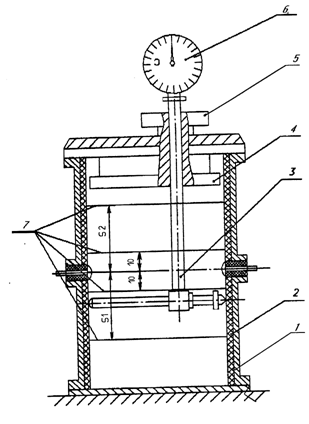

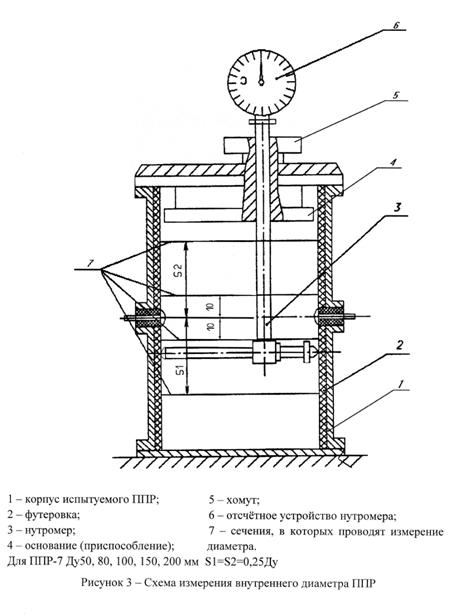

1- корпус испытуемого ППР;

2- футеровка;

3 - нутромер;

4 - основание;

5 – хомут;

6 - измерительная головка;

7 - сечения, в которых проводят измерение диаметра;

Для ППР-7 Ду32,40, S1=S2=0,5Ду, для

ППР-7 Ду50,80,100,150,200 S=1=S2=0,25Ду

Рисунок 3 - Схема измерения внутреннего диаметра ППР

Приложение Б

(обязательное)

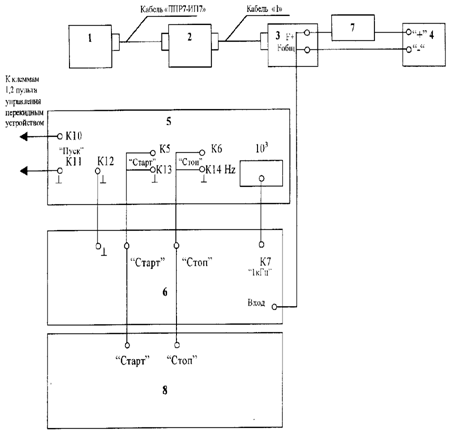

Схема подключения преобразователя при поверке

без применения АСК-ПС поверочного стенда

1 – преобразователь расхода первичный ППР;

2 – измерительный преобразователь ИП;

3 – пульт П-ИП-7;

4 – блок питания Б5-45;

5 – пульт 46-ДР-592А;

6 – частотомер;

7 – магазин сопротивлений Р4831;

8 – частотомер.

Приложение В

(рекомендуемое)

Протокол поверки преобразователя расхода электромагнитного измерительного

ИПРЭ‑7__ ‑ _____ № ________________

(ППР7- ______ № ______________ , ИП-7__ № ________________ )

Дата поверки ______________ Расходомерная установка № _________

Измеряемая среда_______ Корректирующий коэффициент: П=_______

Qmax= ___________ м3/ч Qmin=Qmax/ ________ = ____________ м3/ч

Калибровочные коэффициенты:

А1_______________ Х1_________________ Y1__________________

A2_______________ X2__________________ Y2 __________________

A3________________ X3_________________ Y3 __________________

A4________________ X4_________________ Y4 __________________

Коэффициенты токового выхода К1=___________, К2=______________

Основная относительная погрешность преобразователя:

№ п/п	Тем-ра, OC	Расход, м3/ч	mi, т	Ni, имп	Время измерения, сек	dип, %
1
2
3
4

Параметры сигнала на токовом выходе*:

_____________________________________________________________

(соответствуют, не соответствуют, указать причины)

Параметры сигнала на частотном выходе:

_____________________________________________________________

(соответствуют, не соответствуют, указать причины)

Электрическое сопротивление изоляции:

_____________________________________________________________

(соответствует, не соответствует, указать причины)

Контрольная частота fк= _______________ Гц.

Средний диаметр Dк=___________мм, расстояние между электродами Dэк=__________мм.

Преобразователь _____________________________________________________________

(годен, не годен, указать причины)

Исполнитель _____________ Поверитель _________________

_________________

*Заполняют только для преобразователя модификации “Т”.

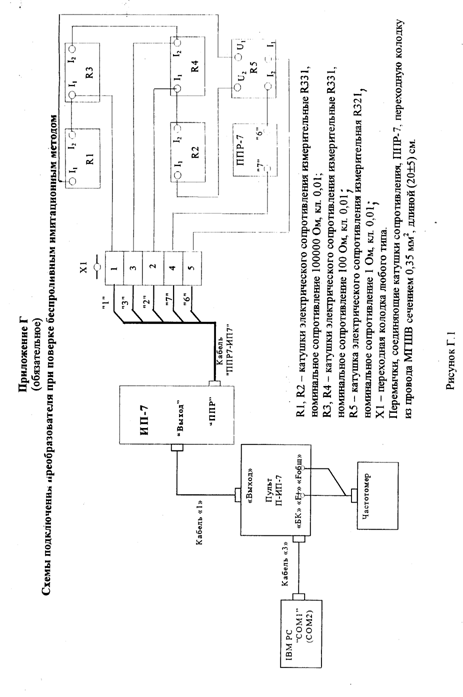

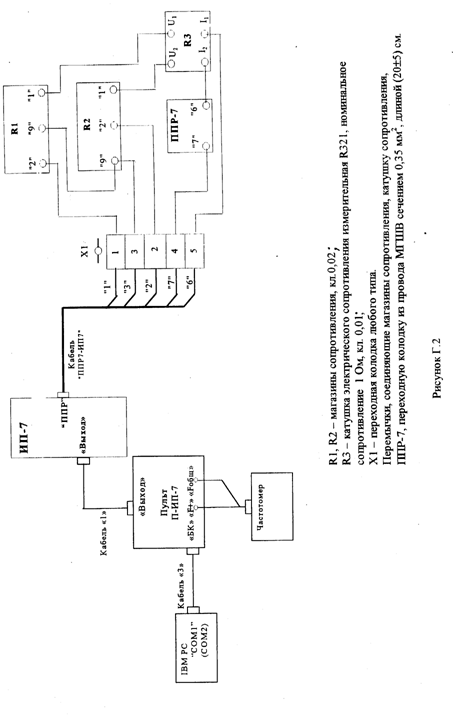

Приложение Д

(справочное)

Таблица зависимости плотности воды в от температуры

1

Температура, ОС	Плотность, т/м3	Температура, ОС	Плотность, т/м3	Температура, ОС	Плотность, т/м3
1	0,99993	15	0,99913	29	0,99597
2	0,99997	16	0,99897	30	0,99567
3	0,99999	17	0,99880	31	0,99535
4	1,0	18	0,99862	32	0,99503
5	0,99999	19	0,99843	33	0,99471
6	0,99997	20	0,99823	34	0,99439
7	0,99993	21	0,99802	35	0,99406
8	0,99988	22	0,99780	36	0,99370
9	0,99981	23	0,99756	37	0,99334
10	0,99973	24	0,99732	38	0,99298
11	0,99963	25	0,99707	39	0,99262
12	0,99952	26	0,99681	40	0,99224
13	0,99940	27	0,99654
14	0,99927	28	0,99626

* Соответствует расчетным техническим характеристикам. До разработки и освоения поверочного средства на расход 900 м3/ч проверка проводится весовым методом на расходе Q=300 м3/ч.
