Абонентский комплект ОКО-3-А-01-П-01 (стр. 4 )

8.2 Добавление и изменение пользовательских кодов

Изменение пользовательских кодов и их статуса производится только главным пользователем (КОД-0).

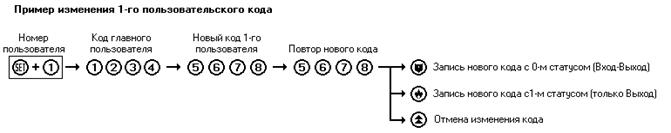

Для изменения выбранного пользовательского кода необходимо произвести следующие действия:

–  при нажатой кнопке (SET) нажать на кнопку «0»… «8» (номер пользователя);

–  ввести 4-е цифры текущего главного пользовательского кода, при этом включатся индикаторы «0» «7»;

–  дважды ввести новое значение кода, при этом индикаторы «0»… «7» будут мигать.

Далее:

–  При нажатии на кнопку (Щит) или (P. A) вводится запись нового пользовательского кода с 0-м статусом (снятие с охраны и постановка на охрану).

–  При нажатии на кнопку или (FIRE) вводится запись нового пользовательского кода с 1-м статусом (только постановка на охрану).

–  При нажатии на кнопку или (FUNK) происходит отказа изменения данного кода.

На некоторых клавиатурах возможно различие в символах на кнопках.

8.3 Выключение пользовательских кодов

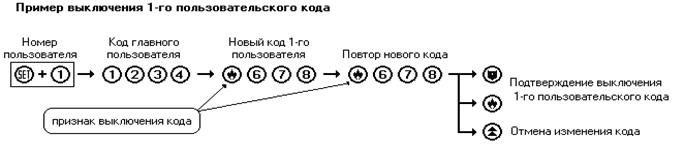

Для удаления одного из пользовательских кодов из памяти оборудования (только с 1 по 8) необходимо во время процедуры изменения кода вместо 1-й цифры нового кода нажать на кнопку . Выключение КОД-0 (код главного пользователя) запрещается.

Для быстрого удаления всех пользовательских кодов с 1 по 8 необходимо произвести следующие действия:

–  при нажатой кнопке нажать на кнопку «9»;

–  ввести 4-е цифры текущего главного пользовательского кода (КОД - 0), при этом включатся индикаторы «0»… «7», показывающие включенные пользовательские коды;

–  нажать на кнопку или (FIRE) для выключения пользовательских кодов или на кнопку или (FUNC) для отказа.

8.4 Снятие с охраны

Снятие с охраны производится из режимов «Ночь» или «Частичная охрана» путём ввода 5 цифр пользовательского кода с 0-м статусом.

8.4.1  Снятие с режима полной охраны «Ночь» сопровождается передачей радиосообщения «Снятие №Х», где Х – номер пользователя (для главного пользователя номер не передаётся).

8.4.2  Если снятие с охраны производится кодом со значением «0000» или с измененной последней цифрой кода на единицу, то дополнительно передаётся сообщение «Тихая тревога» с повтором через 20 сек.

8.4.3  В режиме «Ночь» снятие с охраны пользовательским кодом с 1-м статусом запрещается и извещается событием - «Тихая тревога».

8.5 Постановка на охрану

8.5.1  Включение режима «Ночь» производится из режима «День» путём набора пользовательского кода и нажатия на кнопку или (Р. А.)

Пример постановки объект под охрану:

1)  Ввести на клавиатуре 5 цифр пользовательского кода. После ввода кода включится индикация состояния шлейфов. Индикация автоматически выключится через 2 минуты при вводе пользовательского кода с 0-м статусом и через 30 секунд при вводе пользовательского кода с 1-м статусом.

2)  Для постановки на полную охрану «Ночь» необходимо до выключения индикации нажать на кнопку или (P. A.) или для постановки на «Частичную» охрану нажать на кнопку или (FIRE).

3)  Включится таймер «Выход» и звуковой тональный сигнал.

4)  По окончании работы таймера прибор перейдёт в выбранный режим охраны.

5)  Если во время работы таймера происходит нарушение зон шлейфов, которые должны перейти в активное состояние в новом охранном режиме, то приводится остановка таймера «Выход» и включение пульсирующего звукового сигнала, при этом на индикаторах БК отображается причина запрета «Выхода». Мигающий индикатор «ПИТ» указывает на неисправность питания (разряд аккумулятора, пауза после включения питания), горящий индикатор «Связь» указывает на отсутствии связи БК с ББ. После устранения всех причин отсчёт времени таймера «Выход» начинается с начала.

6)  Отмена постановки блока в охрану производится повторным вводом пользовательского кода до окончания времени «Выход».

7)  При включении режима «Ночь» производится передача радиосообщения «Постановка №Х», где Х - номера пользователя (для главного пользователя номер не передаётся).

8)  Режим «Частичная» охрана является «Дневным» для «охранных» шлейфов ББ. Передача радиосообщения не производится. Включение режима пользовательским кодом с 1-м статусом запрещается.

9)  Начальное значение таймера «Выход» при постановке в режим полной охраны определяется параметром 19 и при постановке в режим «Частичной» охраны параметром 20 (программирование БК).

9  Индикация тревожных событий

Индикация БК ОКО-3-А-01-К-01(Р).

9.1.1  На клавиатуре ОКО-3-А-01-К-01(Р) предусмотрена индикация тревожных событий абонентского комплекта ОКО-3-А-01-П-01.

9.1.2  Индикаторы «Зона 1»… «Зона 4» фиксируют тревожные сообщения шлейфов, индикатор «Тампер» фиксирует нарушение датчика самоохраны.

9.1.3  Горение индикатора «Блок» на БК-0 означает тревогу по шлейфам ББ, для просмотра тревог ББ необходимо нажать и удерживать кнопку .

9.1.4  Первое тревожное сообщение индицируется пульсирующим включением индикатора (4 Гц), все последующие сообщения индицируются в не пульсирующем виде.

9.1.5  При передаче первого тревожного сообщения включение тревожной индикации производится через 4 мин или сразу после нажатия на кнопку .

9.1.6  Через 15мин после передачи последнего тревожного сообщения частота пульсации индикатора уменьшится до 1Гц. После этого новое тревожное сообщение будет считаться первым, а индикация старых сообщений выключается (сбрасывается).

9.1.7  Очистка индикаторов тревожных сообщений производится в режиме «День» при наборе основного пользовательского кода, при условии, что после передачи последнего тревожного сообщения прошло не менее 15 минут.

9.1.8  Для оперативного сброса тревожной индикации необходимо: ввести 5 цифры инженерного кода и нажать на кнопку или (FIRE), при этом включится звуковой сигнала «O’KEY» и произойдёт передача сообщения «Контрольный». Данная процедура предназначена для инженеров службы сервиса и используется ими для сброса индикации тревог и проверки прохождения контрольного сообщения от данного абонентского комплекта до центрального пульта наблюдения.

10 Удалённое управление

10.1.1  Команды удалённого управления используются для организации коллективного управления режимами охраны и включением звуковых охранно-пожарных извещателей (сирен). Команды формируют все блоки расширения, подключенные к линии связи ББ.

10.1.2  Для построения гибкой системы управления и извещения охранного объекта используются параметры:

№ 03 - разрешение приёма команд удалённого управления с линии связи (таблица 4.2.3 программирование блока клавиатуры);

№ 04 - разрешение передачи команд удалённого управления от БК в линию связи (таблица 4.2.3 программирование блока клавиатуры).

10.1.3  «Общая» команда удалённого управления формируется блоками расширения БК и БР при включении режима снятия с охраны «День» или при включении режима постановки на охрану «Выход». Данная команда передаётся от блока в ЛС при условии разрешения передачи (включен параметр № 04(бит №2)). Блоки, у которых включен параметр № 03 (бит №2), приняв эту команду, произведут аналогичные действия: включат соответствующий режим «День» или «Выход».
Включение режима «День» при приёме команды можно запретить параметром БК № 01/2 (см. табл. 4.1).

10.1.4  С помощью БК можно независимо управлять блоками расширения, объединенные в четыре группы («А»… «D»).

10.1.5  Передача команды «снятие» группы блоков производится в режиме «День» путём набора пользовательского кода с 0-м статусом и нажатия на кнопку выбранной группы «А»… «D» (соответствующие кнопки на клавиатуре «1»… «4»).

10.1.6  Передача команды «постановка» выполняется аналогично снятию, но перед нажатием на кнопку группы необходимо нажать и удерживать кнопку «SET».

11 Режим работы ББ без БК-0

Блок ОКО-3-А-01-П-01 работает под управлением БК-0, но может работать как самостоятельное не управляемое автономное устройство, при этом рекомендуется применять круглосуточные режимы отработки зон шлейфов ББ.

Для включения автономного режима ББ необходимо:

–  подключить БК-0;

–  установить перемычку S2 на плате управления ББ, а затем войти в режим программирования ББ (см. п. 12);

–  обнулить параметры ББ № 00 и № 01, тем самым запретим опрос всех блоков расширения;
