Абонентский комплект ОКО-3-А-01-П-01 (стр. 9 )

Таблица 3.3.4 «звуковое оповещение при сработки»

№ бита и индикатора	Кнопка	Параметр ББ № 04 – выбор шлейфов при «тревожной» отработке, которых необходимо включить звуковое оповещение.
0	1	1	Шлейф «Z1»
1	2	1	Шлейф «Z2»
2	3	1	Шлейф «Z3»
3	4	1	Шлейф «Z4»
4	5	1	Шлейф «Z5»
5	6	1	Шлейф «Z6»
6	7	1	Шлейф «Z7»
7	8	1	Шлейф «Z8»

13.4 Программирование десятичных параметров ОКО-3-А-01-П-01

13.4.1  Программирование производится аналогично программированию кодов отработки шлейфов ОКО-3-А-01-П-01.

13.4.2  Параметры №14…№30 – 3х знаковые (0…255).

Таблица 3.4 «Временные параметры»

№ Параметра	Заводское значение	Описание параметра
14	32	Реакция шлейфа Ш1	Временные параметры реакции шлейфов на изменение их состояния (Rщ, обрыв, замыкание). Х*15,625мс
15	32	Реакция шлейфа Ш2
16	32	Реакция шлейфа Ш3
17	32	Реакция шлейфа Ш4
18	32	Реакция шлейфа Ш5
19	32	Реакция шлейфа Ш6
20	32	Реакция шлейфа Ш7
21	32	Реакция шлейфа Ш8
22	255	Старший байт	«Адрес группы получателя» для протокола ПД ОКО-2 (см. табл.3.3.3, параметр 03 бит 7)
23	255	Младший байт
24	30	Длительность звукового оповещения «Тревога» в режиме «День» (сек)
25	60	Длительность звукового оповещения «Тревога» в режиме «Ночь» (сек)
26	60	Длительность звукового оповещения «Пожар» (сек)
27	10	Время блокировки шлейфов при вкл. питания (0 – выкл.) (сек)
28	3	Время блокировки шлейфов после вкл. передатчика (0 – выкл.) (сек)
29	144	Период передачи «Контрольного» сигнала (0 – выкл., 144 – 1сут.) (10мин)
30	3	Кол-во повторов кода в одной передающей посылке (не более 8)

13.4.3  Параметры №40…№56 - 4х знаковые (0000…9999).

Таблица 3.5 «абонентские номера блоков расширения»

№ Параметра	Заводское значение	Описание параметра
40	6980	Номер базового блока	Абонентские номера блоков подключенные к базовому блоку Замечания: 1.Абоненские номера ниже 32 блокируются. 2. Для протокола передачи ОКО-1: а) блоки с абонентскими номерами выше 8191 блокируются. б) если равны параметры 40 и 41, то тревожные сообщения «Тревога», «Пожар» и «Авария» от БК-0 преобразуются в сообщения «Тревога БКЛ» 3. Для протокола передачи ОКО-2: всем блокам БК автоматически присваиваются номера раздела: номера раздела 1…16 для соответствующих блоков БК-0…БК-15.
41	6980	Номер блока БК-0
42	0000	Номер блока БК-1
43	0000	Номер блока БК-2
44	0000	Номер блока БК-3
45	0000	Номер блока БК-4
46	0000	Номер блока БК-5
47	0000	Номер блока БК-6
48	0000	Номер блока БК-7
49	0000	Номер блока БК-8
50	0000	Номер блока БК-9
51	0000	Номер блока БК-10
52	0000	Номер блока БК-11
53	0000	Номер блока БК-12
54	0000	Номер блока БК-13
55	0000	Номер блока БК-14
56	0000	Номер блока БК-15

13.4.4  Параметры №90…№99 предназначены для управления действиями при программировании абонентского комплекта ОКО-3-А-01-П-01.

Таблица 3.6 «Команды управления программным режимом»

№ параметра	Описание параметра
91	Запись в программный буфер текущих рабочих значений ББ	Только для БК-0	Команды управления программным буфером
92	Переключение программных буферов БК/ББ
93	Запись новых значений параметров ББ
94	Запись в программный буфер текущих рабочих значений БК
95	Запись в программный буфер заводских значений всех пользовательских кодов
96	Запись в программный буфер всех заводских параметров БК
97	Не используется
98	Не используется
99	Выход из программного режима с записью новых параметров БК
90	Выход из программного режима без записи новых значений БК

14 Инженерный сервис

14.1 Порядок подключения и настройка абонентского комплекта ОКО-3-А-01-П-01

14.1.1  Меры безопасности:

–  К работе с прибором допускаются лица, изучившие настоящий документ и прошедшие инструктаж по технике безопасности.

–  Запрещается эксплуатировать прибор в помещении с химически агрессивной средой.

–  После транспортировки, прибор необходимо выдержать в нормальных климатических условиях не менее чем 6 часов.

14.1.2  Подключение комплекта.
Для примера подключим к базовому блоку ОКО-3-А-01-П-01 один блок клавиатуры ОКО-3-А-01-К-01(Р) (БК-0):

–  Подключить корпус прибора к шине заземления (допустимо не подключать).

–  Подключить к ББ антенну. Допускается на время настройки комплекта подключать вместо антенны эквивалент - резистор 50 Ом, 2 Вт.

–  Подключить внешние охранные устройства: вызывные кнопки, пожарные и охранные извещатели. Допускается на время настройки комплекта к шлейфам ББ и БК подключить резисторы с сопротивлением 5,6кОм.

–  Подключить клеммы питания БК «12В» к цепи ББ «Питание активных устройств ОПС» (к клеммам «12В»).

–  Подключить к контактам «К1» и «К2» блока ОКО-3-А-01-К-01(Р) линию связи ББ.

–  Закрыть крышки ББ и БК или зафиксировать датчики самоохраны (тамперы) в нажатом «рабочем» положении.

14.2 Включение питания

14.2.1  Подключить к аккумуляторным клеммам ББ заряженный аккумулятор.

14.2.2  Для включения прибора необходимо подключить к ББ сетевое питание ~220V или кратковременно (~1сек) нажать на кнопку S5 «Пуск», установленную на плате управления ББ.

При этом должен включиться индикатор «12В».

14.3 Установка заводских значений ББ

14.3.1  При включении питания обратить внимание на индикатор ББ «Сбой».

14.3.2  Если индикатор «Сбой» не горит, то это значит, что значения программируемых параметров не установлены (первое включение микроконтроллера) или несанкционированно изменены при фатальном сбое.

14.3.3  Для установки заводских значений параметров ББ необходимо кратковременно (~1сек) нажать на кнопку S3 «КСВ», при этом индикатор «Сбой» должен погаснуть и включиться зелёным цветом индикатор «Питание внешних устройств» (смотри блок схему).

Если индикатор «Сбой» горит, то это значит, что значения программируемых параметров уже установлены.

14.4 Установка заводских значений БК

14.4.1  При включении питания обратить внимание на звуковой сигнал БК.

14.4.2  Если звуковой сигнал включается с периодом меньше 2сек, то это означает, что значения программируемых параметров не установлены (первое включение микроконтроллера) или несанкционированно изменены при фатальном сбое.

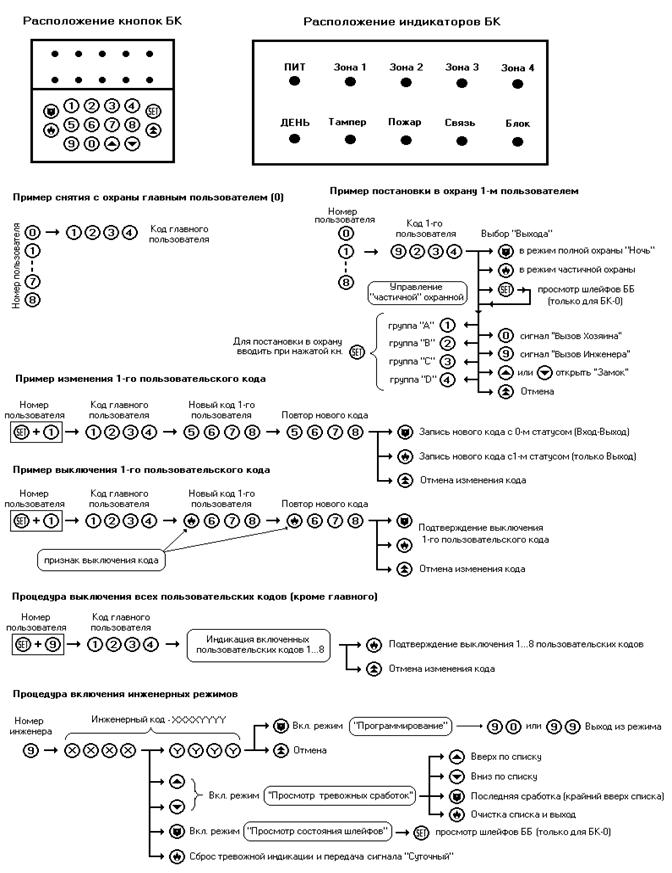

14.4.3  Для установки заводских значений параметров БК необходимо одновременно нажать на две клавиши и или (P. A.). При включении звукового сигнала «O’KEY» клавиши отпустить.

14.4.4  Если звуковой сигнал БК включается с периодом около 10сек, то это означает, что значения программируемых параметров уже установлены, но отсутствует связь с ББ. При этом должен гореть индикатор «Связь», сигнализирующий об отсутствии связи с ББ.

14.5 Просмотр буфера тревожных событий

14.5.1  Буфер событий предназначен для контроля инженерами службы сервиса тревожных и служебных сообщений переданных блоком («тихой» тревоги, «шлейфовых» и «тамперных» тревог, сигналов постановки и снятия с охраны). Объём буфера 256 событий (по кольцу).
