Стенд тормозной силовой СТС-10У-СП (стр. 9 )

  надежность крепления всех элементов стенда;

  наличие и прочность крепления всех органов управления;

  наличие плавких вставок;

  состояние лакокрасочных покрытий и четкость маркировок.

При наличии дефектов стенд подлежит ремонту.

При проведении внешнего осмотра после длительных перерывов в работе необходимо кроме этого проверить комплектность стенда в соответствии с разделом 3.

12.4.3  Измерение электрического сопротивления изоляции между силовыми, а также связанными с ними цепями и заземляющим зажимом шкафа силового производится мегаомметром М4100/3 ТУ25-04.2131-78 при напряжении 500 В постоянного тока в следующем порядке:

а) установить выключатель СЕТЬ шкафа силового в положение ВКЛ (включено);

б) отключить источник бесперебойного питания стойки управления от сети;

в) подключить один зажим мегаомметра к зажиму защитного заземления шкафа силового, а другой ‑ поочередно к цепям A, B, C, N согласно маркировке цепей;

г) при каждом подключении измерить сопротивление изоляции.

Результаты испытания считают удовлетворительными, если сопротивление изоляции при каждом измерении не менее 20 МОм.

12.4.4  Проверка электрического сопротивления цепей заземления производится при помощи омметра Е6-18 ЯЫ2.722.013 ТУ в следующем порядке:

−  подключить один зажим омметра к заземляющему зажиму шкафа силового, а другой поочередно к заземляющему зажиму силового щита, заземляющему зажиму двери шкафа, заземляющему зажиму шкафа приборного, заземляющему зажиму стойки управления, корпусу опорного устройства;

−  электрическое сопротивление при каждом измерении должно быть не более 0,1 Ом;

12.4.5  Опробование стенда проводится в порядке, изложенном ниже.

12.4.5.1  Перевести трехпозиционный переключасм. Рисунок 4) в положение 2.

12.4.5.2  Включить стенд переключателем СЕТЬ 3 (см. Рисунок 4) шкафа силового.

12.4.5.3  Включить приводы опорных устройств переключателем 5 ВЫКЛ-ВКЛ (см. Рисунок 4), удерживая его в положении ВКЛ. При этом ведущий 4 и ведомый 5 опорные ролики (см. Рисунок 2) должны вращаться по часовой стрелке, если смотреть на опорные устройства со стороны шкафа силового. В случае несоответствия измените направление вращения роликов переключением фаз на сетевом вводе силового шкафа.

12.4.5.4  Включить питание стойки управления (см. Рисунок 6). переключателем СЕТЬ. Включить монитор, системный блок и принтер. При этом в системном блоке стойки включается режим самотестирования, в котором на дисплей выводится ряд служебных сообщений, относящихся к работе системного блока и операционной системы. Затем на дисплее через некоторое время появится заставка программы, управляющей работой стенда.

12.4.5.5  Перейти в главное окно измерительной программы.[9]

12.4.5.6  Проверить работоспособность датчиков тормозной силы и датчиков веса[10]. Для этого:

-  включить двигатели опорных устройств стенда в направлении вперед переключателем 5 ВЫКЛ-ВКЛ шкафа силового (см. Рисунок 4) (при удержании его в положении ВКЛ);

-  на дисплее должны высветиться нулевые значения тормозной силы (0 Н) и массы (0 кг);

-  отпустить переключатель 5 ВЫКЛ-ВКЛ;

-  нажать выключатель ТЕСТ на панели управления шкафа силового и вновь включить двигатели опорных устройств стенда в направлении вперед переключателем 5 ВЫКЛ-ВКЛ ;

-  на дисплее должны высветиться тестовые значения (в единицах измерения) тормозной силы (30000 Н ± 5 %) и массы (9000 кг ± 5 %);

-  если тестовые значения отличаются от допустимых, соответствующие датчики следует проверить и отрегулировать с помощью сервисной программы (см. пп. 11.6.2, 11.6.3).

12.4.5.7  Проверить работоспособность датчика силы ДС. Для этого:

-  включить двигатели опорных устройств стенда в направлении вперед переключателем 5 ВЫКЛ-ВКЛ шкафа силового (см. Рисунок 4) (удерживая его в положении ВКЛ);

-  на дисплее в окне усилия на педали должно высветиться тестовое значение на ДС (0 Н);

-  при удержании переключателя 5 ВЫКЛ-ВКЛ в положении ВКЛ нажать выключатель ТЕСТ на корпусе инструментального усилителя ДС (см. Рисунок 7);

-  на дисплее в окне усилия на педали должно высветиться тестовое значение на ДС (в единицах измерения), равное 800 Н ± 5 %;

-  если тестовое значение на ДС отличается от допустимых, его следует проверить и отрегулировать с помощью сервисной программы (см. п. 11.6.4).

12.4.5.8  Проверить вручную датчики следящего ролика и датчики наличия автомобиля в сервисной программе “Поверка тормозного стенда” (см. п. 17.7). При опускании следящего ролика вниз соответствующее поле окрашивается красным (работает ДНА), если следящий ролик крутится, то соответствующее поле окрашивается зеленым (работает ДСР).

12.4.6  Проверку работы ПДУ проводить в стандартной рабочей программе в соответствии с п.10.3.

12.4.7  Проверку работы принтера выполнить в соответствии с указаниями операционной системы в Windows’ и руководства пользователя на принтер.

12.5  Проверки и регулировки механических узлов

12.5.1  Проверка натяжения цепи производится в следующем порядке:

  положить на ролики верхней ветви цепи линейку ЛД-1-500;

  установить посередине между опорными роликами на ролик цепи линейку 150;

  прикладывая к цепи усилие 160±10 Н (давить на ролик цепи посередине между опорными роликами), измерить расстояние от ролика цепи до линейки ЛД-1-500;

  при провисании более 18 мм следует произвести натяжение цепи в соответствии с указаниями инструкции по сборке СТН1.01.00.000ИМ.

Непараллельность проверяется при помощи нутромера НМ 600 измерением расстояния между роликами с обеих сторон. Разность измерений не должна превышать 1 мм.

12.6  Регулирование и настройка измерительных каналов

12.6.1  Регулирование и настройка измерительных каналов (датчиков) стенда производится в стандартной сервисной программе “ Поверка тормозного стенда ” (см. п. 17.7) в следующих случаях:

–  после монтажа и перемонтажа (или пуско-наладки);

–  после ремонта стенда;

–  после длительных перерывов в работе (более 6 месяцев).

12.6.2  Регулирование и настройку датчиков тормозной силы на левом и правом опорных устройствах, выполнять в порядке, изложенном ниже.

12.6.2.1  Выключить переключатель СЕТЬ на двери шкафа силового (обесточить стенд).

Проконтролировать отсутствие вращения роликов. Для этого повернуть переключатель ВЫКЛ – ВКЛ на двери шкафа силового в положение ВКЛ и подождать 30 с.

До остановки роликов люди не должны находиться в непосредственной близости от роликов.

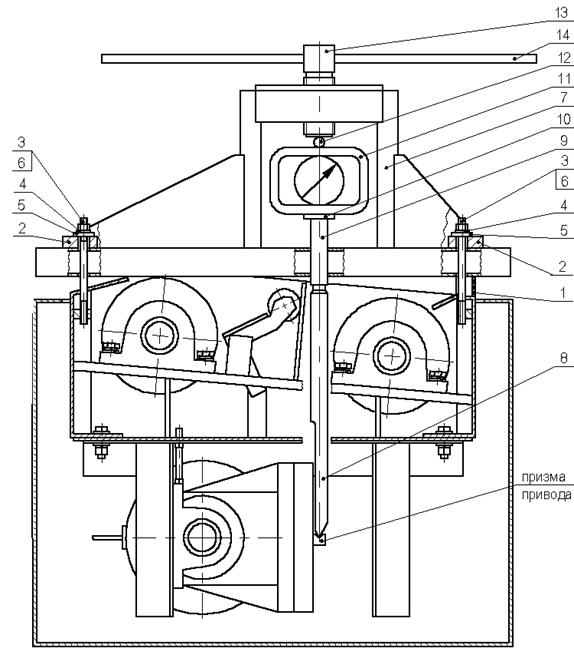

1 – опора СТС10У.11.00.10.004;	2 – планка СТС10У.11.00.10.006;	3 – шпилька М12х180;
4 – шайба СТН2.01.00.010-04	5 ‑ шайба СТН2.01.00.010-06	6 – гайка М12;
7 – кронштейн СТС10У.11.00.10.600;	8 – стержень СТС10У.11.00.10.001;	9 – втулка СТС10У.11.00.10.002;
10 – подставка СТС10У.11.00.10.003;	11 – динамометр;	12 – шарик динамометра;
13 – винт СТС10У.11.00.10.310;	14 – штанга СТС10У.11.00.10.007.

Рисунок 13 ‑ Устройство для регулирования и настройки датчиков тормозной силы



12.6.2.2  Смонтировать нажимное устройство (Рисунок 13) из изделий, входящих в комплект инструмента и принадлежностей СТС10У.11.00.10.000, на левом УО в следующем порядке:

-  к раме опорного устройства при помощи опоры 1, планок 2, двух шпилек 3. двух шайб 4, двух шайб 5, двух гаек 6 закрепить кронштейн 7;

-  установить согласно рисунку стержень 8, втулку 9, подставку 10, динамометр 11 ДОСМ-3-10У, шарик динамометра 12, винт 13, штангу 14;

-  вращением винта 13 выбрать зазор между шариком 12 и динамометром 11, не нагружая при этом динамометр.

12.6.2.3  Включить стенд. Запустить сервисную программу “Поверка тормозного стенда”. В секторе датчиков тормозной силы выбрать способ индикации – в единицах измеряемых величин (Н).

12.6.2.4  Произвести корректировку нуля датчиков щелчком мыши по кнопке «Корректировка нулевых точек».[11]

12.6.2.5  Вращением штанги 14 по часовой стрелке установить по динамометру значение силы 6,0 кН. Программной подстройкой коэффициента усиления соответствующего датчика тормозной силы установить на дисплее 17700 Н ± допуск (по таблице 9) .

12.6.2.6  Снять нагрузку.

12.6.2.7  Вращением штанги 14 по часовой стрелке последовательно установить по динамометру значения силы от 1,0 до 10,0 кН в соответствии с таблицей 9. Сравнить показания на дисплее с допустимыми показаниями в таблице 9.

Таблица 9 В ньютонах

Контролируемые значения	Показания динамометра, кН	Допустимые показания
2950	1,0	2830-3070
5900	2,0	5780-6020
11800	4,0	11200-12400
17700	6,0	17100-18300
23600	8,0	23000-24200
29500	10,0	28900-30100

12.6.2.8  При необходимости по окончании проверки произвести программную подстройку датчика и повторить проверку. В том случае, если добиться положительного результата не удается, проверить установки для датчиков тормозной силы в соответствии с п. 17.8. Если они соответствуют заданным и если добиться положительного результата не удается, стенд подлежит ремонту..

12.6.2.9  Повторить все действия по пп. 11.6.2.1‑11.6.2.8 для правого УО.

12.6.3  Регулирование и настройку датчиков веса на левом и правом опорных устройствах, выполнять в порядке, изложенном ниже.

12.6.3.1  Выполнить действия по п. 11.6.2.1.

12.6.3.2  Смонтировать нажимное устройство (Рисунок 14) из изделий, входящих в комплект инструмента и принадлежностей СТС10У.11.00.10.000, на левом УО в следующем порядке:

-  к втулкам фундаментной ямы при помощи двух швеллеров 1, двух шпилек 2, четырех планок 3, двух шайб 4, двух гаек 5 прикрепить кронштейн 6;
