N2 G43 Z -197. H01 LF

N3 S550 M03 M00 Lf

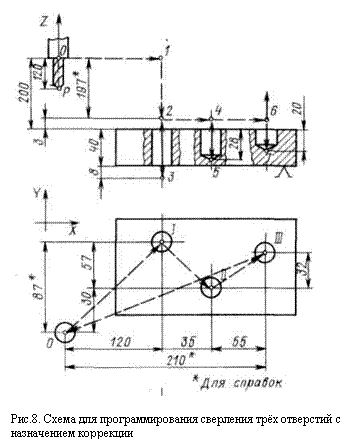

Кадр N2 – размеры задаются в приращениях (G91) инструмент на ускоренном ходу (G00) позиционируется в точку 1 над отверстием 1.

Кадр N2 вводит коррекцию на длину инструмента и смещает инструмент по оси Z. Код G43 означает, что величина коррекции, набранная на корректоре Н01, прибавляется к значению координаты. В данном примере по команде кадра N2 коррекция обеспечива­ет условное смещение центра инструмента Р в плоскость XOY принятой системы коорди­нат, а потом смещение ее вниз на 197 мм, т. е. в точку 2.

Кадр N3 устанавливает частоту враще­ния шпинделя по часовой стрелке (МОЗ), включает вращение и охлаждение (М08).

N4 G01 Z – 51. F80. LF

N5 G04 X4.0 LF

N6 G00 Z51. LF

N7 X35. Y – 57. LF


Кадрами N4 — N7 задаются команды на сверление (G01 — рабочее движение) отвер­стия 1 на подаче 80 мм/мин, задается пауза в 4 с в исполнении УП при нахождении сверла в точке 3, осуществляется возврат сверла на ускоренном ходу (N6) и его позициони­рование в точку 4 (N7).

N8 G01 Z31. LF

N9 G04 X4.0 LF

N10 G00 Z31. LF

N11 X55. Y32. LF

Кадры N8— N11 —задаются команды: сверление отверстия на глубину 28 мм (N8); пауза 4 с при нахождении сверла в точке 5 (N9); быстрый отвод сверла в точку 4 (пло­скость RS) и его позиционирование в точку 6 (N11).

N12 G01 Z-23. LF

N13 G04 X4.0 LF

N14 G00 Z220. H00 M09 LF

N15 X210. Y-62. LF

N16 M02 LF

Кадры N12 — N16 — задаются команды: сверление отверстия III с паузой 4 с в точке 7; быстрый возврат сверла в точку 8; отключе­ние охлаждения и отмена коррекции указа­нием кода Н00; позиционирование инструмен­та на быстром ходу в точку 0; завершение программы (М02).

НЕ нашли? Не то? Что вы ищете?

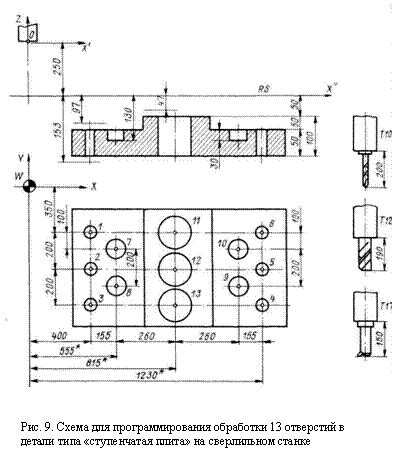

Пример 5. Программирование обработки отверстий в детали типа «ступенчатая плита». Пусть в ступенчатой плите (рис. 9) необхо­димо обработать 13 отверстий:

отверстия 1— 6 диаметром 10 мм сверлить сверлом с кодо­вым номером Т10 (корректор на длину Н10);

отверстия 7—10 диаметром 20 мм обработать специальным однокромочным сверлом с кодо­вым номером Т12 (корректор на длину Н12);

отверстия 11—13 диаметром 95 мм расточить оправкой (кодовый номер Т17, корректор на длину Н17).

При наладке станка на корректорах должны быть установлены следующие число­вые значения: на Н10 — значение +200.0; на Н12 — значение +190.0; на Н17 — значе­ние + 150.0.



Программа для обработки отверстий мо­жет иметь следующий вид:

% LF

N1 G92 X0 Y0 Z0 LF

N2 T10 M06 LF

N3 G90 G0 Z -250. LF

N4 G43 Z0 H10 LF

N5 S100 M03 LF

N6 G99 G81 X400. Y – 350. Z -153. R – 97. F60. LF

Кадр N1 — установки системы координат (командой G92) в точке 0 (базисная точка — точка замены инструмента), определенной ко­довыми значениями ХО, YO, Z0.

Кадр N2 — установка инструмента Т10.

Кадр N3 — установка абсолютной систе­мы отсчета, задание смещения шпинделя вниз на 250 мм.

Кадр N4 — коррекция на длину «в плюс» (G43) по корректору Н10. Командой Z0 фик­сируется так называемый первоначальный уровень RS для постоянных циклов; от этого уровня идет отсчет величин z и R при испол­нении циклов.

Кадр N5 — пуск правого вращения шпин­деля (МОЗ) с частотой 100 об/мин.

Кадр N6 — введение цикла G99, вклю­чающего позиционирование в точку и запуск цикла G81 (сверление с параметрами z и R). Цикл G99 отличается от цикла G98 (рис. 10) тем, что в нем после окончания цикла сверле­ния инструмент возвращается в точку, опре­деленную координатой R, в то время как в цикле G98 инструмент, закончив цикл обра­ботки, выйдет в точку, определенную перво­начальным уровнем (плоскость RS).


Кадр N6 — задание подачи при сверле­нии 60 мм/мин.

N7 G91 Y-200. LF

N8 G98 Y-200. LF

N9 G90 G99 X1230. Y-350. LF

N10 G91 Y-200. LF

N11 G98 Y-200. LF

N12 G90 G0 X0 Y0 M05 LF

N13 G49 Z250. T12 M06 LF

Кадр N7- смещение в относительной системе отсчета на -200 мм и сверление отверстия 2 (см. рис. 9) с выходом инстру­мента к точке, определенной координатой R.

Кадр N8 — сверление отверстия 3 с выхо­дом инструмента на первоначальный уровень; это задается кодом G98.

Кадр N9 — позиционирование в точку, определенную координатами для отверстия 4, и сверления этого отверстия с возвратом инструмента к уровню, определенному коорди­натой R.

Кадр N10 — смещение по оси У на —200 мм и сверление отверстия 5 с выходом инструмента на уровень, определенный разме­ром R (это задано командой G99 предыду­щего кадра).

Кадр N11—смещение по оси Y на —200 мм и сверление отверстия 6 с выходом инструмента на первоначальный уровень (код G98).

Кадр N12 — возврат к абсолютной си­стеме отсчета (G90), позиционирование (G0) в плоскости первоначального уровня в положе­ние базисной точки, останов шпинделя (М05).

Кадр N13—отмена коррекции на длину инструмента (G49), возврат в точку 0 (по оси Z), подготовка инструмента Т12 и его установка (М06).

N14 Z-250. LF

N15 G43 Z0 H12 LF

N16 S80 M03 LF

N17 G99 G82 X555. Y-450. Z-130. R-97. P300 F50. LF

N18 G91 G98 Y – 200. LF

N19 G99 X520. LF

N20 G98 Y200. LF

N21 G90 G0 X0 Y0 M05 LF

N22 G49 Z250. T17 M06 LF

Кадр N14 — смещение шпинделя вниз на 250 мм. На этот кадр распространяется коман­да на позиционирование (GO) из кадра N12.

Кадр N15 — введение коррекции на дли­ну (G43) на инструмент Т12, за которым закреплен корректор Н12; фиксирование пер­воначального уровня кодом Z0.

Кадр N16 — включение правого враще­ния шпинделя с частотой 80 об/мин.

Кадр N17 — позиционирование и обра­ботка глухого отверстия 7 по циклу G82 с параметрами z и R. Цикл отличается от использованного цикла сверления G81 тем, что в конце хода дается пауза в подаче. Размер этой паузы, необходимой для обработки дна отверстия, задается с адресом Р в сотых до­лях секунды (в кадре пауза задана равной

3 с). Код G99 определяет, что после обра­ботки отверстия инструмент возвратится на уровень, определенный величиной R. В кадре задана подача 50 мм/мин.

Кадр N18 — смещение по оси Y на — 200 мм и обработка отверстия 8 с выходом инструмента на первоначальный уровень (код G98).

Кадр N19 — смещение по оси X на 520 мм и обработки отверстия 9 с выходом инстру­мента на уровень, определенный параметром R (код G99).

Кадр N20 — смещение по оси Y на 200 мм и обработка отверстия 10; выход инструмента на первоначальный уровень (код G98).

Кадр N21 —останов шпинделя (М05), позиционирование инструмента в положении базисной точки.

Кадр N22 — отмена коррекции (G49), подъем инструмента в точку 0, смена инстру­мента.

N23 Z-250. LF

N24 G43 Z0 H17 LF

N25 S400 M03 LF

N26 G99 G85 X815. Y-350. Z-153. R-47. F35. LF

N27 G91 Y-200. L2 LF

N28 G90 G28 X0 Y0 Z0 M05 LF

N29 G49 Z0. LF

N30 M02 LF

Кадр N23 — N25 — смещение шпинделя вниз, введение коррекции на инструмент Т17, фиксирование первоначального уровня, вклю­чение правого вращения шпинделя с часто­той 400 об/мин.

Кадр N26 — обработка отверстия 11 по циклу растачивания G85 с параметрами z и R и подачей 35 мм/мин; выход инструмента на уровень, определенный параметром R.

Кадр N27 — обработка отверстий 12 и 13. Кодом L задается число повторений, равное в данном случае двум. Таким образом, по команде кадра N27 инструмент смещается относительно отверстия 11 на —200 мм по оси Y и происходит растачивание отверстия 12 (повторение заданного цикла G85), опять сме­щается на —200 мм по оси Y и обрабаты­вает уже отверстие 13.

Кадр N28 — задается команда на авто­матический выход инструмента в базовую точку (код G28), происходит останов шпинде­ля. Обычно команда G28 задается в конце всей программы, когда завершилось исполь­зование группы инструментов. Но в общем случае команда G28 может быть применена в любом месте УП.

Кадр N29 — отмена коррекции на длину инструмента. Здесь совместно с кодом отмены G49 указывается координата Z с нулевым значением.

Кадр N30 — программный останов.

2. Задания

По заданному преподавателем двузначному варианту подобно примеру 5 составить управляющую программу для обработки отверстий в ступенчатой плите. Инструменты и их размеры выбрать самостоятельно.

Деталь – ступенчатая плита (рис. 11) состоит из трёх частей: левой - высотой hл, средней – высотой hср и правой – высотой hп. Каждая часть может иметь три вида конструкции, различных по

типу и расположению отверстий. Отверстия изображены на рис. 12.

Обозначим эти конструкции: для левой части буквами А, В, С; для средней части цифрами 1,2,3; для правой части буквами D, E, F (рис 13 ). Тогда индивидуальные задания запишутся следующим образом: A1F, B1E, C2D и т. д. То есть по двум буквам и

одной цифре составляется чертёж задания, который берется из таблицы 3 по первой цифре варианта, заданного преподавателем. Размеры геометрических элементов чертежа берутся согласно второй цифре варианта, заданного преподавателем, в таблице 4.
