Подготовка управляющих программ для станков сверлильно-расточной группы (стр. 5 )

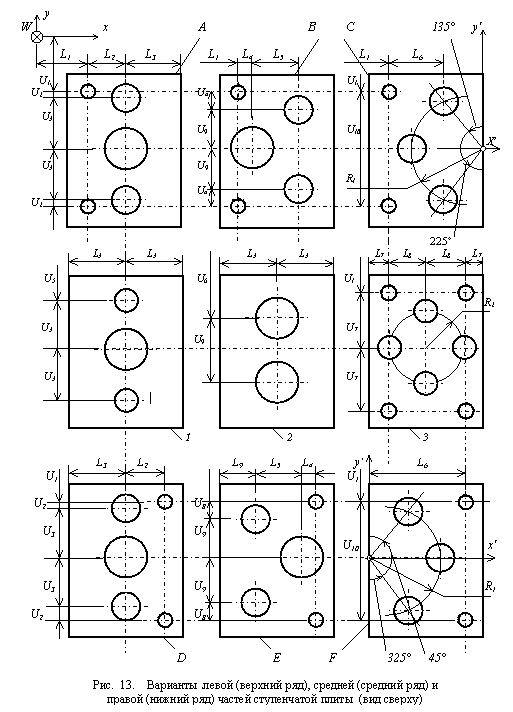

Отверстия в своём варианте следует изображать следующим образом. Угловые (на рис.13 наименьшего диаметра на всех конструкциях ) соответствуют отверстию IV на рис. 12.

Конструкция А: Наибольшее отверстие – позиция III на рис. 12, два средних по размеру отверстия – позиция I на рис. 12.

Конструкция В: Наибольшее отверстие – позиция III на рис. 12, два средних по размеру отверстия – позиция I на рис. 12.

Конструкция С: Три отверстия, расположенные по радиусу – позиция I на рис. 12.

Конструкция 1: Наибольшее отверстие – позиция II на рис. 12, два меньших по размеру отверстия – позиция I на рис. 12.

Конструкция 2: два отверстия – позиция II на рис. 12.

Конструкция 3: четыре отверстия, расположенные на окружности радиусом R2– позиция I на рис. 12.

Конструкция D: Наибольшее отверстие – позиция II на рис. 12, два средних по размеру отверстие – позиция I на рис. 12.

Конструкция E: Наибольшее отверстие – позиция III на рис. 12, два средних по размеру отверстия – позиция II на рис. 12.

Конструкция F: отверстия, расположенные по радиусу R1 – позиция I на рис. 12.

Все углы на рис. 13 отсчитываются от оси X.

Таблица 3

№ Варианта (1-я цифра)	Индиви-дуальные задания	№ Варианта (1-я цифра)	Индиви-дуальные задания	№ Варианта (1-я цифра)	Индиви-дуальные задание
1	A1D	10	B1D	19	C1D
2	A2D	11	B2D	20	C2D
3	A3D	12	B3D	21	C3D
4	A1E	13	B1E	22	C1E
5	A2E	14	B2E	23	C2E
6	A3E	15	B3E	24	C3E
7	A1F	16	B1F	25	C1F
8	A2F	17	B2F	26	C2F
9	A3F	18	B3F	27	C3F

При защите индивидуального задания студент должен знать значение каждого слова в кадрах разработанной управляющей программы и ответы на контрольные вопросы.

y W x y' L1 L2 L3 L1 L4 L5 L1 L6 U1 U1 U2 U4 U3 U9 U10 X' U3 U9 U4 U2



№ Варианта (2-я цифра)	Размеры геометрических элементов чертежа, мм
L1	L2	L3	L4	L5	L6	L7	L8	L9
1	100	100	150	40	120	240	60	90	80
2	100	150	225	60	180	360	90	135	120
3	100	200	300	80	240	480	120	180	160
№ Варианта (2-я цифра)	U1	U2	U3	U4	U5	U6	U7	U8	U9
1	100	20	120	50	120	160	140	50	90
2	100	30	180	75	130	190	210	75	135
3	100	40	240	100	140	220	280	100	180
№ Варианта (2-я цифра)	D1	D2	D3	R1	R2	От-вер-стие IV
1	10	20	20	180	90	М6
2	12	28	28	270	135	М8
3	20	40	40	360	180	М10
№ Варианта (2-я цифра)	h	h1	h2	hл	hср	hп
1		30	10	50	80	50
2		40	15	60	90	60
3		30	20	60	70	50

Таблица 4

Контрольные вопросы

1.  Какие ваши первые действия при разработке управляющей программы?

2.  Расскажите о подготовительных функциях G60 – G69.

3.  Какими подготовительными функциями реализуются постоянные циклы обработки отверстий?

4.  Раскройте смысл параметров R и z в постоянных циклах.

5.  Как в управляющих программах решается задача замены инструментов?

6.  Как вводится коррекция на длину инструмента в УЧПУ, имеющем возможность смещения нуля?

7.  Каким образом кодируются угловой поворот и значение радиуса расположения отверстия (использование полярной системы координат)?

8.  Расскажите о циклах G99 и G98.

9.  Что обозначает подготовительная функция G80?

Список использованной литературы

1.  Серебряницкий для автоматизированного оборудования: учебник для вузов: в 2 ч./, . М.: Дрофа, 2008г.

2.  , Серебреницкий обработки на станках с ЧПУ: ; Машиностроение. Ленингр. отд-ние, 1990г. -558с.
