РАБОТА 14

ИСПЫТАНИЕ ОБЪЕМНОГО НАСОСА

1.  Цель работы. Изучение и освоение методики испытаний объемных насосов, построение характеристики пластинчатого насоса

2. Общие положения.

Отличительным признаком любой объемной машины является наличие одной или нескольких рабочих камер, способных периодически изменять свой объем. Пластинчатый насос относится к объемным роторным насосам. Благодаря малым габаритным размерам, удобству встраивания и высокому к. п.д., пластинчатые насосы широко применяют в гидроприводах станков и

других машин. Они используются в консервном, плодоовощном, крахмалопаточном, жировом и молочном производствах для перекачки густых, вязких и даже пластичных продуктов.

Главной особенностью объемных гидромашин является свойство жесткости их характеристик. Жесткость характеристик насоса выражается в том, что при хорошем уплотнении рабочих камер его подача QН, мало зависит от развиваемого давления pН и определяется при постоянной частоте вращения nH в основном размерами рабочих органов.

Характеристика насоса представляет собой совокупность зависимостей

QН=f(pН); ηH= f(pН); N= f(pН)

3.Описание лабораторной установки.

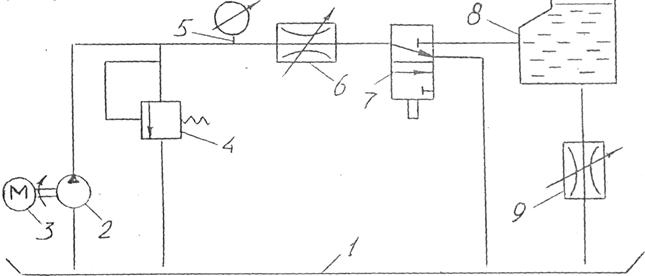

Схема экспериментальной установки приведена на рис.20. Из питающего бака 1 жидкость по всасывающей линии подводится к насосу 2, который приводится в движение асинхронным электродвигателем 3. На напорной линии последовательно установлены дроссель 6 и гидрораспределиПеред дросселем подключены манометр 5 и предохранительный клапан 4.

НЕ нашли? Не то? Что вы ищете?

Рис. 20

Посредством распределителя 7 жидкость может направляться в мерный бак 8. При включении распределителя в положение, при котором жидкость направляется в мерный бак, одновременно следует измерять частоту вращения вала электродвигателя. Мерный бак 8 опорожняется через сбросный трубопровод, перекрываемый дросселем 9.
4.Порядок выполнения работы.
4.1.Дроссель 6 устанавливается на минимальное давление, а гидрораспредели- на питающий бак.

4.2. Опорожняется мерный бак 8 и перекрывается дроссель 9. 4.3.Включается насос 2.

4.4.Изменяется позиция распределителя, при которой жидкость направляется в мерный бак, одновременно производится несколько замеров частоты

вращения вала электродвигателя тахометром.

Снимаются показания уравнемерного стекла, манометра и времени заполнения мерного бака, а также тахометра, а распределитель переключается на другую позицию.

4.5.Опорожняется мерный бак.

4.6.Постепенным прикрытием дросселя 6 изменяется давление на выходе из

насоса и проводятся 6-7 опытов в той же последовательности.

4.7.Для нахождения рабочего объема Wp определяются основные параметры

насоса: радиус статора R, толщина пластины δ, ширина ротора b,

эксцентриситет е, количество пластин z .

Все результаты измерений заносят в протокол работы (приложение 15). 5.Обработка экспериментальных данных.

5.1. Определяется рабочий объем по значениям основных параметров
насоса.

Wp = (2πR – δz)2be.

5.2. Для каждого опыта подсчитываются:

частота вращения вала электродвигателя , об/мин;

теоретическая подача по зависимости ;

средняя подача насоса , где τ - время наполнения мерного бака;

Средняя подача насоса Q2 по формуле Q2= Q1 ;

объемный к. п.д. по формуле ;

мощность насоса N=pQ.

Если рабочее давление насоса не превышает 1,5-2,0 МПа, то Q1=Q2. В противном случае Q2=Q1–∆Q, где Q - уменьшение объема жидкости в

результате ее сжатия: Q = Q1 , где Е - модуль упругости жидкости.

5.3.По полученным данным строятся графики Q2=f(p); , η0=f(p); N= f(p),

которые и представляют собой характеристику пластинчатого насоса. 6.Контрольные вопросы.

6.1 .Что такое объемный к. п.д. насоса?

6.2.Чем отличаются рабочие характеристики объемных и лопастных насосов?

6.3.Объясните принцип действия пластинчатого насоса..
