Счетчик газа турбинный СПНГ (стр. 2 )

Рисунок 1 Высокочастотный индуктивный датчик импульсов

Датчик импульсный индуктивный Bi2-G12-Y1X: напряжение питания не более 8,2В; ток потребления не более 5мА. Маркировка взрывозащиты 0ExiaIIC T4.

Параметры искробезопасных цепей индуктивного датчика импульсов:

Ui=20B, Ii=60мА, Pi=200мВт, Сi=150нФ, Li=150мкГн IP67

1.3.4  Электронная счётная голова

Электронная счётная голова выполнена в корпусе из алюминиевого сплава. Внутри корпуса размещена печатная плата, защищённая крышкой из пластика и батарейный модуль из четырёх литеевых элемента питания SAFT LS33600.

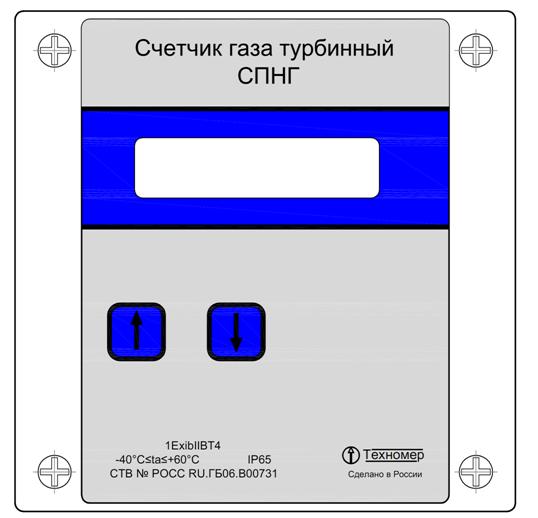

На крышке корпуса электронной счётной головы находится лицевая панель, на которой расположены жидкокристаллический дисплей и 2-х кнопочная клавиатура. Внешний вид панели представлен на рисунке 2

Рисунок 2

1.3.4.1  Клавиатура

С помощью 2-х кнопочной клавиатуры можно просматривать значения мгновенного расхода и измеренного объёма газа прошедшего через счётчик, а также выводить на дисплей другую служебную информацию.

Клавиша/ комбинация клавиш	Назначение	Действие
“¯”	Клавиша курсор вниз	Перемещение вниз по списку значений от первого к последнему или от последнего сразу к первому.
“­”	Клавиша курсор вверх	Перемещение вверх по списку значений от последнего к первому или от первого сразу к последнему.
“­” и “¯”	Вход/выход	В зависимости от отображаемого значения: - вход в подменю, - выход из подменю

1.3.4.2  Дисплей

Алфавитно-цифровой 2-х строчный дисплей 16х2 используются для отображения и редактирования информации.

Отображаемая информация в рабочем режиме счётчика:

1-я строка – отображает состояние «Регистра статуса» и текущего пункта меню.

2-я строка – значение соотвествующего параметра

Цена деления младшего разряда в зависимости от счетчика: СПНГ Ду80…100 – 0,1 м3(м3/ч), СПНГ Ду150...300 – 1 м3(м3/ч).

Внешний вид дисплея показан на рисунке 3.

С	т	а	т		О	К		О	б	ъ	е	м		О
0	0	9	9	9	9	9	9	,	9	9	9		м	3

Рис 3. Внешний вид дисплея

Информация, выводимая на дисплей:

Основное меню

-  «Объем О» - Общий объем измеряемой среды прошедшего через счётчик нарастающим итогом, м3;

-  «Объем В» - Возмущенный объем измеряемой среды прошедшего через счётчик нарастающим итогом, м3;

Счетчик отдельно учитывает «возмущенный объем» - т. е объем измеряемой среды прошедший через счетчик при условии, что измеряемый счетчиком расход был ниже минимального или выше максимального.

«Общий объем» отображает сумму «возмущенного» и «невозмущенного» объемов

-  «Расход» - значение мгновенного расхода измеряемой среды, м3/ч;

-  «Статус» - информация о состоянии счетчика

В 1строке отображается упрощенное состояние регистра статуса:

«Стат ОК» - нет тревог и предупреждений

«Стат Пр» - в статусе присутствует сообщение о предупреждении

«Стат ТР» - в статусе присутствует сообщение отревоге

В пункте меню «Статус» отображаются следующие коды состояния счетчика

1(тревога) – «Новый старт» старт/рестарт счетчика произошел без восстановления параметров

2(тревога)- низкое напряжение питания..Необходимо срочно заменить комплект батарей!

3(тревога) – «Рестарт» - параметры счетчика восстановлены после сбоя в питании.

4(тревога) - сообщение присутствует в статусе, если в счетчике установлены 2 преобразователя и обнаружена ошибка сравнения импульсов

5(предупреждение)- Расход через счетчик выше Qмакс или ниже Qмин

8(предупреждение) – ошибка записи архива

9(предупреждение) – заканчивается срок службы батарей

14(сообщение) – встроенные часы-календарь счетчика не настроены

15(сообщение) – Счетчик работает от встроенных батарей

16(сообщение) – активен интерфейс обмена данными

-  «Время» дата и текущее время;

Меню - Архив

Архив энергонезависимый, интервал архивирования 1час.

Состав:

-  номер записи;

-  дата время;

-  общий объем;

-  возмущенный объем;

-  статус;

-  код события вызвашего запись;

-  «Контрольная Сумма».

Запись в архив происходит:

1) в начале «газового дня» для суточного архива;

2) в начале каждого часа для часового архива;

3) при появлении и пропадании в «статусе» сообщений с весом меньше 8.

Меню - Система

Состав:

-  «Сер. N» - серийный номер счетчика;

-  «Батар» - остаточный срок службы батарей в месяцах;

-  «» версия ПО;

-  «П. О. К. сумма» контрольная сумма ПО.

Меню – Сервис

Состав:

-  «Вход К» настройка коэффициента преобразоватия входа имп/м3;

-  «Расход Qmax» - максимальный паспортный расход через счетчик ;

Если раход будет превышать данное значение, объем измеряемой среды будет учитыватся в «возмущенном» счетчике.

-  «Расход Qmin» - минимальный паспортный расход через счетчик ;

Если раход через счетчик будет ниже данного значения, объем измеряемой среды будет учитыватся в «возмущенном» счетчике.

-  ёмкость батарей - точность 1 А/ч;

-  рестарт счетчика.

Примечание

Параметры в меню « сервис» могут быть изменены только при открытом калибровочном замке.

Для защиты данных, вводимых при первичной и периодических поверках счётчика, используются калибровочный замок, который реализован в виде перемычки на печатной плате расположенной внутри корпуса электронной счётной головы и опечатанной навесной пломбой.

1.3.4.3  Назначение контактов

Подключение отдельных кабелей производится к соответствующим клеммам печатной платы. Подключение кабелей должно исключать возможность зажатия их крышкой корпуса.

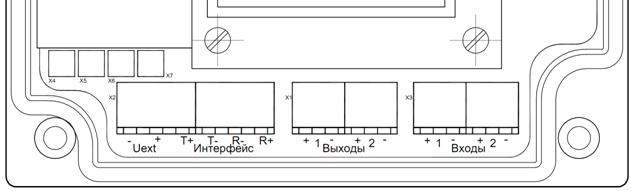

Рисунок 4 Расположение разъёмов на плате счетной головы счетчика СПНГ

Вход 1, Вход 2 – предназначены для подключения индуктивных датчиков импульсов;

Выходы предназначены для подключения внешнего оборудования:

Выход 1 («открытый коллектор») – импульсный 1 имп/м3 – трансляция импульсов с датчика импульсов.

Выход 2 («открытый коллектор») – импульсный выход для объема – прямая трансляция импульсов с датчика импульсов;

Обозначение	Выход 1, Выход 2
Подключение кабеля	винтовые колодки c максимальной площадью сечения 1,5 мм2
Экранирование	Экран соединительного кабеля разложить равномерно по периметру гермоввода.
Номинальные характеристики:
Макс. напряжение переключения	30 В. постоянный ток
Макс. ток переключения	100 мА постоянный ток
Макс. падение напряжения	1 В
Макс. остаточный ток	0.001 мА

Интерфейс T+, T-, R+, R- – предназначен для считывания информации со счетчика СПНГ по четырехпроводному интерфейсу RS485;

Скорость передачи	19200 бод
Формат	8 бит данных, без контроля четности, 1 стоп бит
Подключение	монтажная колодка на плате
Протокол передачи данных	ГОСТ Р МЭК61107-2001

Uext+, Uext - – предназначены для подключения внешнего источника питания 6 – 10В;

X4, X5, X6, X7 – предназначены для подключения батарей питания.

1.3.5  Штуцер отбора давления

Штуцер отбора давления служит для отбора давления при подключении корректора объема газа. Расположен штуцер на корпусе счетчика и имеет обозначение «Рr».

Счетчики СПНГ-250-1,6(10) и Счетчики СПНГ-400-1,6(10) Ду80 штуцера отбора давления не имеют.

В случае, если нет необходимости производить отбор давления, штуцер заглушают блокирующей перемычкой, которая фиксируется гайкой, штатно установленной на штуцере.

1.3.6  Гильзы датчиков температуры

На корпусе счетчика расположена бобышка с резьбовым отверстием, в которое может быть установлена гильза датчика температуры (в случае оснащения счётчика электронным корректором объёма газа). Счетчики СПНГ-250-1,6(10) и Счетчики СПНГ-400-1,6(10) Ду80 места для установки гильзы датчика температуры не имеют.

При отсутствии гильзы датчика температуры отверстие закрыто резьбовой заглушкой.

1.3.7  Масляный насос

Счетчики СПНГ стандартно поставляются в исполнении с механическим поршневым масляным насосом, предназначенным для подачи смазки к подшипникам оси измерительного турбинного колеса при периодическом обслуживании счётчика в процессе эксплуатации.
