Счетчик газа турбинный СПНГ (стр. 6 )

- Расход газа Q = 900 м3/ч

- Давление (относительное) Pизм = 1 МПа (10 кГс/см2)

- Рабочая среда - природный газа с плотностью при стандартных условиях ρс=0,73 кг/м3

1) По графику зависимости перепада давления на счетчике находим значение перепада давления ΔPp при расходе Qp=Q=900 м3/ч:

ΔPp = 680 Па

2) Вычисляем перепад давления на счетчике при конкретных рабочих условиях и расходе газа на счетчике на период измерения перепада давления:

Па

Приложение А

(справочное)

График зависимости перепада (потери) давления на счетчике СПНГ

в зависимости от расхода газа

1 - Зависимость перепада давления на счётчиках с различными диаметрами условного прохода от расхода газа. График приведен для газа с плотность ρ=1,29 кг/м3 при давлении, близком к атмосферному.

Приложение Б

(справочное)

Габаритные размеры и масса счетчиков СПНГ

1

1 Габаритные и присоединительные размеры и масса счетчика

Условное обозначение счетчика	Диаметр условного прохода Ду, [мм]	Основные размеры, [мм]	Масса, [кг]
	L	H	D	D1	d	n
СПНГ-250-1,6 СПНГ-400-1,6	80	240	326	195	160	18	8	17
СПНГ-650-1,6 СПНГ-1000-1,6	100	300	310	215	180	18	8	21
СПНГ-1600-1,6 СПНГ-2500-1,6 СПНГ-3200-1,6	150	450	375	280	240	22	8	34
СПНГ-4000-1,6 СПНГ-5000-1,6	200	600	432	335	295	22	12	68
СПНГ-6500-1,6	250	750	455	405	355	26	12	180
СПНГ-250-10 СПНГ-400-10	80	240	315	210	168	22	8	34
СПНГ-650-10 СПНГ-1000-10	100	300	382	273	216	25,5	8	45
СПНГ-1600-10 СПНГ-2500-10 СПНГ-3200-10	150	450	442	356	292	29	12	70
СПНГ-4000-10 СПНГ-5000-10	200	600	468	420	349	31,8	12	140
СПНГ-6500-10	250	750	510	510	432	25,1	16	230

Приложение В

(справочное)

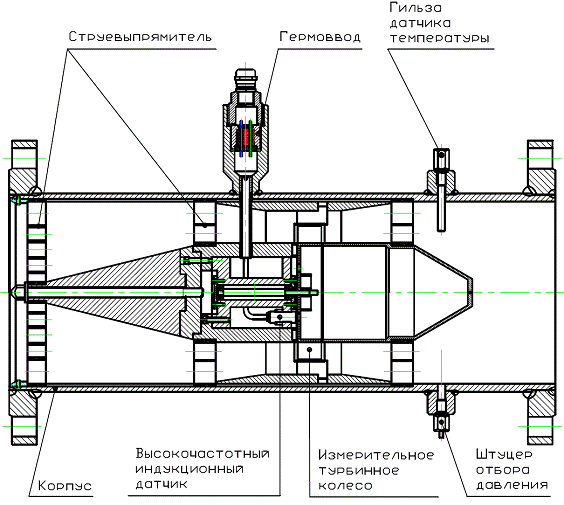

Конструкция счетчика газа турбинного СПНГ

1

Приложение Г

(справочное)

Допустимые варианты монтажа счетчика газа турбинного СПНГ

1– Допустимые варианты монтажа счетчика газа турбинного СПНГ в зависимости от видов местных сопротивлений расположенных до счётчика.

№ п/п	Длинна прямого участка до счётчика, L	Допустимые варианты монтажа	Вид местного сопротивления расположенного до прямого участка перед счётчиком
1			Переход концентрический с меньшего условного прохода на больший по ГОСТ 17378
2		Переход концентрический с большего условного прохода на меньший по ГОСТ 17378
3
4		Фильтр газа
5		Кран шаровый в полностью открытом положении
6			Регулятор давления
		Двойной изгиб трубы в разных плоскостях (Отводы по ГОСТ 17375)

2 - Допустимые варианты монтажа счетчика газа турбинного СПНГ в зависимости от видов местных сопротивлений расположенных после счётчика.

№ п/п	Допустимые варианты монтажа	Вид местного сопротивления расположенного после счётчика
1		Участок трубопровода после счетчика с внутренним диаметром Ду±10%
2		Переход концентрический с меньшего условного прохода на больший по ГОСТ 17378
3		Переход концентрический с большего условного прохода на меньший по ГОСТ 17378
4		Двойной изгиб трубы в разных плоскостях (Отводы по ГОСТ 17375)

Примечания:

1) Внутренний диаметр элементов трубопровода по схемам 2, 3, 4 – согласно таблице 2.1.

2) В случае необходимости контроля перепада давления монтаж необходимо проводить по схеме 1.

Приложение Д

(справочное)

Схема монтажа счетчика

1 – Монтаж счетчика без перепускного канала

2 – Монтаж счетчика с перепускным каналом

1 – трубопровод

2 – запорное устройство до счетчика

3 – прямой участок трубопровода до счетчика

4 – счётчик газа турбинный СПНГ

5 – трубопровод (прямой участок не требуется)

6 – запорное устройство после счетчика

7 – байпас

8 – запорное устройство байпаса

9, 10 – запорные устройства повышения и понижения давления

ПРИЛОЖЕНИЕ Е К РУКОВОДСТВУ ПО ЭКСПЛУАТАЦИИ ТМР.407221.001 РЭ на СЧЁТЧИК ГАЗА ТУРБИННЫЙ СПНГ

СЧЁТЧИКИ ГАЗА ТУРБИННЫЕ СПНГ

МЕТОДИКА ПОВЕРКИ

2011г.

Настоящий документ распространяется на счетчики газа турбинные СПНГ (далее по тексту счетчики) и устанавливает методику их первичной и периодической поверок.

Счётчик газа турбинный СПНГ предназначен для непрерывного измерения объемного количества потоков предварительно отсепарированного от жидких фракций, смолянистых примесей и твёрдых включений попутного нефтяного газа, а также природного газа, городского газа, пропана, водорода, воздуха, азота и других неагрессивных газов, имеющих повышенное содержание влаги и твёрдых примесей.

Межповерочный интервал - 5 лет.

1  Операции поверки

Операции поверки приведены в таблице 1.

Таблица 1

Операция	Номера пунктов методики поверки	Обязательность выполнения операций при поверке
Первичной	Периодической
1 Внешний осмотр	7.1	да	да
2 Опробование	7.2	да	да
3 Проверка герметичности	7.3	да	да
4 Определение метрологических характеристик Определение относительной погрешности по расходу	7.4	да	да

2  Средства поверки

2.1 Для проведения поверки используют средства измерений приведенные в таблице 2.

Таблица 2

Средство поверки	Номера пунктов методики поверки	Основные технические характеристики средства поверки
1 Установка для поверки счетчиков газа УПГ 6500	7.4	Диапазон расходов от 0,01 до 6500м³∕ч. Погрешность ±0,3%
2 Установка проверки на герметичность ПС 16/453 №2	7.3	Предел измерения 1.6 МПа (16 кг/см2) и 10 Мпа (100 кг/см2), класс точности 1.5
3 Барометр М67	7.3, 7.4	Измерение атмосферного давления 84,0-106,7 кПа Погрешность ±0,8 мм. рт. ст.
4 Психрометр ВИТ-1	7.3, 7.4	Измерение температуры плюс (20±5) °С, абс. погрешность ±0,2 °С, Относительная влажность (20 – 90) %

Примечание: Указанные средства измерений могут быть заменены на аналогичные, если их технические характеристики не ниже рекомендуемых.
