Все жилообразные тела плотных талькитов располагаются среди доломитов джурской свиты вдоль одного из разломов, образуя вытянутую зону протяженностью около 2,1 км и шириной от 1-2 до 100 и более метров (рис. 66). Количество таких параллельных согласных с напластованием пород крутопадающих жил различно: от 1-3 на Южном участке зоны до 10 и более на Центральном. Мощность жил колеблется от незначительной до десятков метров. Среди них имеются и жилы, не выходящие на дневную поверхность. Зона талькитов на Северном участке в своей верхней части перекрыта по надвигу с запада глинистыми сланцами и на поверхность не выходит, подсекаясь на глубине буровыми скважинами. Помимо доломитов и глинистых сланцев среди вмещающих пород на этом участке появляются тела метасоматических кварцитов.
На месторождении широко развита кора выветривания, представленная крупными эрозионно-карстовыми депрессиями, выполненными продуктами химического выветривания глинистых сланцев, плотных талькитов, кварцитов и других пород: гидрослюдистыми, каолинит-гидрослюдистыми глинами, рыжим порошковатым тальком, пылевидным кварцем (маршаллитом), а также бокситами. Глубина коры выветривания колеблется от 10-20 до 100-120 м. Рыхлые элювиальные талькиты с глубиной сменяются выветрелыми, которые в свою очередь переходят в плотные талькиты (рис. 66).
Таблица 17. Химический состав плотных и порошковатых талькитов | ||||||||
Тальковый сланец | Порошковатый талькит | |||||||
Химический | белый | светло | нежно- | среднее по | белый | серый | желтый | среднее по |
SiO2 | 60,7 | 55,7 | 53,6 | 55,5 | 63,19 | 62,91 | 62,92 | 63,1 |
MgO | 31,4 | 29,4 | 29,2 | 30,2 | 30,20 | 31,22 | 30,89 | 30,6 |
CaO | 0,19 | 3,45 | 4.69 | 3,56 | 0,17 | 0,27 | н/о | 0,27 |
Fe2О3 | 1,05 | 0,43 | 0,26 | 0,55 | 0,33 | 0,13 | 0,66 | 0,38 |
FeO | 0,14 | 0,12 | 0,22 | 0,10 | 0,20 | 0,17 | 0,17 | 0,11 |
Al2O3 | 0,35 | 0,20 | 0,05 | 0,36 | 0,53 | 0,67 | 0,72 | 0,31 |
п. п. п. | 5,3 | 9,5 | 11,3 | 9,3 | 4.80 | 4,78 | 4,71 | 4,8 |
Нерастворимый | 93,7 | 83,3 | 82,0 | 86,8 | 98,45 | 96,82 | 97,75 | 94,4 |
Основная часть промышленных запасов тальковых руд месторождения сосредоточена на его Центральном участке в пределах единого рудного тела длиной в 500 м и шириной 50-110 м. Тело объединяет многочисленные сближенные жилы плотного талькита мощностью от 4-5 до 15-20 м, перемежающиеся со слоями доломитов. Вмещающими породами являются хлорит-глинистые сланцы; иногда вдоль контакта этих сланцев и талькитов появляются пластовые тела кварцитов. Все породы, в том числе и талькиты круто падают на восток под углами 70-85њ; слои доломитов, находящиеся к востоку от рудной зоны, имеют более пологие залегания (45-50њ). Единичными скважинами тело талькитов прослеживается до глубины свыше 200 м от поверхности без признаков выклинивания.
Глубина коры выветривания над телом талькитов составляет 60-70 м в его приконтактовых частях. Талькиты здесь нацело превращены в мучнистую однородную массу; благодаря полному разложению доломитов и удалению карбонатного материала она является природно обогащенной рудой высокой чистоты. Маломощные линзы пылевидного кварца (маршаллита) появляются лишь в краевых частях на северном фланге рудного тела.
|

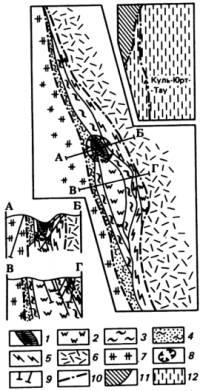

Рис. 67. Схема геологического строения рудного поля Куль-Юрт-Тау (по В. В.Зайкову, И. В.Синяковской, Л. А.Санько). 1 - серноколчеданная залежь с оторочкой сульфидизированных кварцитов; 2 - пирофиллитовые кварциты; 3 - пирофиллит-кварцевые сланцы; 4 - пиритизированные пирофиллит-кварцевые и серицит-кварцевые сланцы; вулканогенные породы баймак-бурибаевского комплекса (D2-C): 6 - рассланцованные лавы и туфы андезито-базальтового и риолито-дацитового состава, 7 - дациты кварц-роговообманково-плагиоклазовые (субвулканическая фация); 8 - контуры карьера; 9 - скважины; 10 - разломы; 11 - докембрийские толщи Урал-Тау; 12 - палеозойские формации Магнитогорского синклинория. |
Преобладающей на месторождении разновидностью плотных талькитов является тальковый сланец белого, светло-серого и темно-коричневого цветов. В подчиненном количестве присутствует массивный тальк (стеатит). Талькиты практически мономинеральны, 95-99% в них составляют чешуйки талька размером от 1-2 до 20 мкм, причем больший размер чешуек с ориентированным их расположением свойственен тальковым сланцам. Белизна плотных талькитов (в среднем) - 87,7%, химический состав приведен в таблице 17. Несколько повышенное содержание СаО обусловлено примесью доломита.
Порощкообразные талькиты имеют белую, серую и желтую окраски; они также по существу мономинеральны (98-99% талька с незначительным присутствием хлорита, серицита, турмалина, рутила и кварца); их средняя белизна - 90,3%. Господствующая гранулометрическая фракция (до 0,07 мм) составляет 92,68%; форма частиц - пластинчатая, редко игольчатая; связность слабая. Химический состав приведен в таблице 17. Повышенное содержание кремнезема отражает некоторое разубоживание руды пылевидным кварцем.
По представлениям А. В.Кириченко плотные талькиты являются результатом позднепротерозойского метасоматического замещения доломитов в зоне тектонического разлома развивавшейся вдоль контактов доломитов и глинистых сланцев. Генетически с ними связаны метасоматические кварциты, являвшиеся одним из источников кремнекислоты, необходимой для образования талькитов. Сложные процессы метасоматоза сопровождались выносом кальция. Избыточный кремнезем отлагался в виде жил прозрачного кварца, а избыточный магний - в виде гнезд магнезита.
Рыхлые порошковатые талькиты являются элювиальными. Их образование связано с формированием коры выветривания в мел-палеогеновое время, когда в верхних частях тальк-карбонатной зоны месторождения происходило образование эрозионно-карстовых депрессий с накоплением в них продуктов выветривания коренных пород. При этом карбонатный материал растворялся и почти полностью удалялся. Продукты латерального выветривания глинистых сланцев, снесенные в эти депрессии, образовали карстовые залежи бокситов, а пылевидный кварц, возникший за счет выветривания кварцитов, - линзы маршаллитов.
Высокая степень чистоты (белизны) руд месторождения, их однородность и тонкочешуйчатое строение, особенно характерные для порошкообразных талькитов, отражают их исключительно высокое качество и предопределяют возможность использования практически всеми отраслями - потребителями талькового сырья. Разведанные балансовые запасы талькитов одного лишь Центрального участка месторождения составляют около 7,5 млн т, что позволяет относить его к разряду крупных объектов. Значительную долю запасов составляют наиболее высококачественные порошковатые талькиты, отрабатываемые опытно - промышленным карьером с поставкой небольшого количества тальковой руды потребителям: Красноярскому ЦБК, Химволокно <Енисей> и Красноярскому шинному заводу.
Месторождение пирофиллита Куль-Юрт-Тау
Известное в литературе как серноколчеданное, месторождение Куль-Юрт-Тау в настоящее время рассматривается как промышленный источник пирофиллитового сырья (В. В.Зайков и др.). Оно находится в башкирской части Южного Урала в 7 км к северу от города Баймак, локализуясь в так называемой Баймак-Бурибаевской вулканической зоне западного крыла Магнитогорского синклинория, осложненной протяженным (около 70 км) крутопадающим на восток разломом шириной до 1-3 км. Этот разлом выражен серией субпараллельных зон рассланцевания, трещиноватости и дробления в эйфельско-живетских вулканитах, представленных преобладающими риолитами и дацитами, а также диабазами, андезито-базальтами, туффитами. В пределах рудного поля установлены две узких протяженных зоны интенсивно рассланцованных гидротермально-метасоматических пород и колчеданных руд - западная и восточная.
Таблица 18. Химический и нормативный минеральный* составы пирофиллитовых | ||||||||
Компоненты | Содержание, мас.% | Максимально допустимые | ||||||
1(5) | 2(4) | 3(7) | 4(14) | 5(9) | 6(5) | фарфоро- | керамической | |
SiO2 | 83,64 | 83,88 | 81,73 | 84,81 | 81,50 | 86,48 | ||
TiO2 | 0,18 | 0,23 | 0,16 | 0,20 | 0,21 | 0,10 | 0,2 | 0,8 |
Al2O3 | 11,86 | 12,26 | 12,92 | 10,85 | 10,81 | 7,83 |
Колчеданное месторождение принадлежит западной зоне, сложенной пирофиллит-кварцевыми сланцами и кварцитами; оно представлено согласной линзой массивных пиритовых руд мощностью около 50 м, длиной 180 м и выклиниванием на глубине 100 м от поверхности. Отличительной характеристикой этих руд является широкое проявление в них признаков метаморфической перекристаллизации, катаклаза и регенерации пиритных зерен. Зона прослежена в север-северо-западном направлении более чем на 4 км, имеет ширину 100-500 м и крутое субвертикальное падение. Она ограничена краевыми разломами, отделяющими метасоматиты от субвулканических слабо серицитизированных риолитов и дацитов на западе и от пиритизированных и рассланцованных туфов и лав андезито-базальтового и риолито-дацитового состава на востоке (рис. 67).
|
Из за большого объема этот материал размещен на нескольких страницах:
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 |
Основные порталы (построено редакторами)
