§ 89. Понятие о лазерных и цифровых нивелирах
Повышение требований к точности и оперативности высотных геодезических измерений привело к созданию новых геодезических приборов – лазерных нивелиров. Лазерные нивелиры основаны на использовании в нивелире оптического квантового генератора (лазера), создающего видимую визирную линию или плоскость. При пересечении видимой плоскостью рейки на ней высвечивается горизонтальная световая линия, по которой берут отсчет. Нивелирные рейки могут быть с визуальным или фотоэлектрическим наведением на ось светового пучка.
Используемые в инженерно-геодезических работах лазерные нивелиры можно разделить на два вида: с горизонтально ориентированным световым лучом и с горизонтально ориентированной световой плоскостью. Оба вида нивелиров могут быть с уровнем при трубе или с компенсатором углов наклона. Лазерные нивелиры создаются в виде самостоятельных приборов (например Лимка-Горизонт) либо в виде насадок к обычным нивелирам (например. ЛВНЗ/ЛВН5 соответственно к нивелирам 2Н-3Л и 3Н-5Л).
 |
В нивелирах с насадками лазерный луч устанавливается параллельно визирной оси зрительной трубы нивелира (рис. 108, а) либо с помощью призменных систем (или гибких световодов) совмещается с оптической осью нивелира (рис. 108, б). Так, лазерная насадка ПЛ-1 к нивелиру Н-3 (см. рис. 108, б) состоит из излучателя, кронштейна, при помощи которого он крепится к зрительной трубе нивелира, и оптической насадки для направления излучения лазера в зрительную трубу. Окуляр нивелира снабжен откидной призмой, позволяющей работать с прибором как с обычным нивелиром. Если лазерная насадка устанавливается на нивелире с самоустанавливающейся линией визирования, то, проходя через оптический компенсатор, лазерный пучок занимает горизонтальное положение.
Принципиально новым конструктивным решением лазерных нивелиров является возможность задавать в пространстве горизонтальную или наклонную опорную световую плоскость. Это позволяет использовать так называемые ротационные лазерные нивелиры и системы для нивелирования площадей, производства геодезического контроля вертикальной планировки и выполнения других нивелирных работ. К ним относятся отечественные лазерные нивелиры НЛ-30, СКП-1, СКП-4, ПГЛ-1, САУЛ-1 и др., а также зарубежные Geoplan-300 (Швеция), РЛМ20 и Telemat (Германия), Laserlevel и Laserplane (США) и LP30 (Sokkia, Япония).

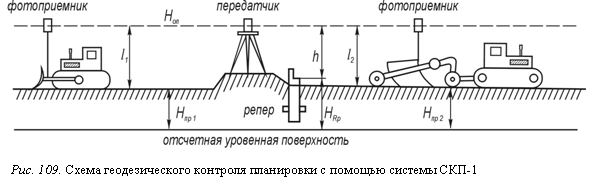

Система контроля плоскостности СКП-1 (рис. 109) предназначена для производства геодезического контроля планировки земельных участков под горизонтальную площадку. Система состоит из трех основных блоков: лазерного излучателя (передатчика), формирующего горизонтальную плоскость, который неподвижно устанавливается в точке с известной отметкой; фотоприемного устройства, закрепленного вертикально на строительной машине (бульдозере, скрепере и т. п.); индикатора положения фотоприемного устройства относительно лазерной плоскости, устанавливаемого в кабине оператора машины. Получая постоянную информацию о высотном положении рабочего органа машины, оператор вручную управляет им. Эти же действия могут выполняться автоматически, что впервые реализовано в системе автоматического управления лучом САУЛ-1.
Система СКП-4, являющаяся дальнейшей модернизацией СКП-1, используется для контроля вертикальной планировки участков как под горизонтальную, так и наклонную плоскости. Система обеспечивает контроль планировки, выполняемый любым количеством землеройных механизмов, работающих на площади радиусом до 500 м (до 80 га) практически в любое время суток; при этом производительность труда повышается на 30%.
 |

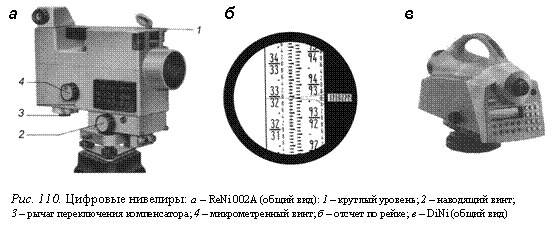

Более полная автоматизация нивелирных работ достигается применением цифровых (кодовых) нивелиров. Кодовый нивелир оснащен встроенной мини-ЭВМ, используемые двухсторонние рейки имеют закодированные деления. Примером такого прибора является регистрирующий нивелир RеNi 002А (Германия), позволяющий выполнять нивелирование в полуавтоматическом режиме (рис. 110, а). Нивелир оснащен поворотным компенсатором, обеспечивающим установку линии визирования в горизонтальное положение с погрешностью 0,05′′. Объектив зрительной трубы может смещаться перпендикулярно к линии визирования и используется в качестве оптического микрометра для точного отсчитывания по рейке. Полный отсчет по рейке состоит (см. рис. 110, б) из грубого значения (метры, дециметры, сантиметры), считываемого по нивелирной рейке и вводимого в мини-ЭВМ вручную, и микрометрического значения (миллиметры и их доли), регистрируемого электронным устройством. Полный отсчет высвечивается в поле зрения трубы и засылается в память ЭВМ, которая выполняет вычисления превышений по заданной программе. Полученные результаты могут быть переданы во внешнее запоминающее устройство для дальнейшей автоматической обработки. Нивелир обеспечивает измерение превышений со средней квадратической погрешностью 0,2 мм на 1 км двойного хода.
Особенностью новых цифровых нивелиров DiNi (рис. 110, в), SDL30 и др. является наличие электронного датчика, с высокой точностью снимающего отсчеты по специальной штрих-кодовой рейке. После визирования наблюдателем на рейку и нажатия кнопки прибор в автоматическом режиме выполняет все измерения и отображает на экране значения отсчета по рейке и расстояния до нее. Использование цифровых нивелиров с кодовой регистрацией отсчетов по рейкам с последующей их обработкой на встроенных в приборы мини - ЭВМ и возможностью соединения с персональным компьютером позволяет практически полностью автоматизировать процесс нивелирных работ.
|
