Руководство (стр. 21 )

СХЕМА ПРОВОДКИ ЗАРЯДНОЙ СИСТЕМЫ

ВЫКЛЮЧЕНО ПОТРЕБЛЕНИЕ ТОКА

ВНИМАНИЕ: Не подключайте и не отключайте провода аккумулятора или амперметра при работающем двигателе. В результате могут быть повреждены лампы и ограничитель скорости.

Последовательно подключите амперметр к отрицательному проводу аккумулятора. Проверьте потребление тока с выключенным зажиганием. При обнаружении чрезмерного потребления, следует один за другим отсоединить от системы устройства потребляющие ток, до прекращения потребления. Проверьте подсоединения к проводке компонентов системы. Убедитесь в отсутствии частичных замыканий на землю и ликвидируйте потребление тока.

ЗАРЯДКА СИСТЕМЫ

Проверка:

1. Плавкий предохранитель (главный) 4. Сопротивление обмотки статора

2. Аккумуляторная батарея 5.Проводка (вся зарядная система)

3.Зарядное напряжение

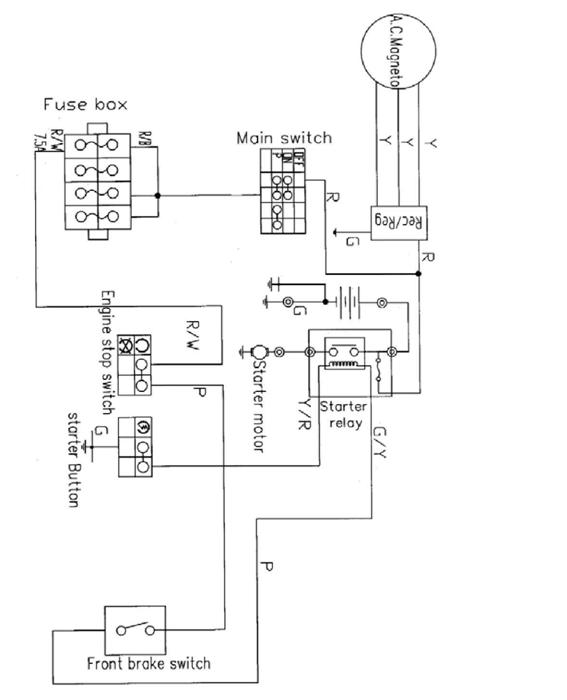

8.6 СИСТЕМА ЗАПУСКА ДВИГАТЕЛЯ

СХЕМА

cs1

УСТРАНЕНИЕ НЕПОЛАДОК

СТАРТЕР НЕ РАБОТАЕТ

Проверка:

1. Плавкий предохранитель (главный)

2. Аккумуляторная батарея

3. Электродвигатель стартера

4. Реле стартера

5. Размыкающее реле цепи стартера

6. Замок зажигания 1 предохранитель

7. Выключатель стоп двигатель

8. Переключатель переднего/заднего тормоза

9. Переключатель стартера

10. Соединения проводки (вся система)

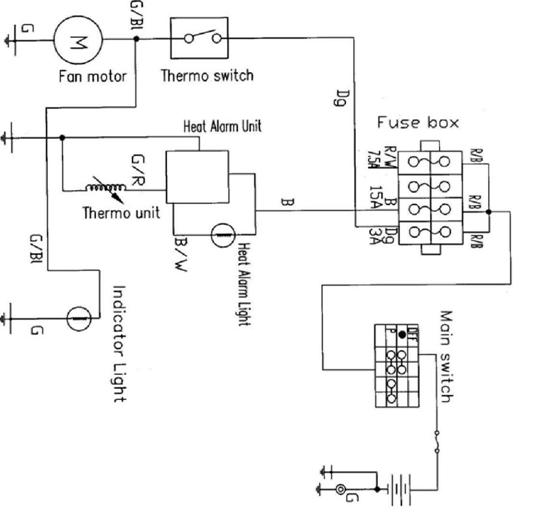

8.7 СИСТЕМА ОХЛАЖДЕНИЯ

ЕСЛИ НЕ РАБОТАЕТ ЭЛЕКТРОДВИГАТЕЛЬ ВЕНТИЛЯТОРА

Процедура проверки:

1. Плавкий предохранитель (главный, вентилятор)

2. Аккумуляторная батарея

3. Замок зажигания

4. Электродвигатель вентилятора(проверка)

5. Тепловой выключатель

6. Соединения проводки (вся система охлаждения)
