Руководство (стр. 8 )

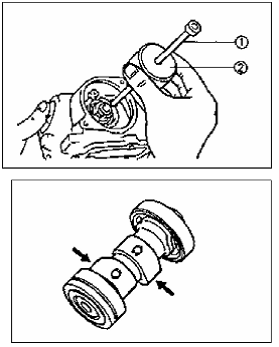

1. Снимите:

Ось коромысла (Впуск)

Ось коромысла (Выпуск)

ПРИМЕЧАНИЕ:

Подсоедините болт оси коромысла и грузик к оси коромысла и вытащите ось.

ОСМОТР РАСПРЕДВАЛА

1. Осмотр: Кулачки

Выкрашивание/царапины, задиры/посинение >> Заменить.

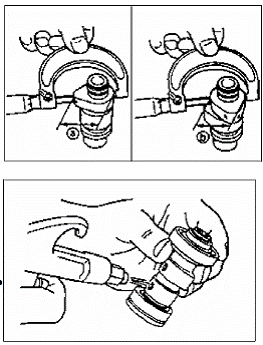

2. Измерение:

Выступы кулачка длина a и b

Не соответствует спецификации >> Заменить

Длина выступа кулачка:

Впуск:36,545-6,645мм(Ограничение:36,45мм)

30,021-30,121мм(Ограничение:29,92мм)

Выпуск:36,547-36,647мм(Ограничение:36,45)

30,067-30,167мм (Ограничение:29,17)

3. Осмотр:

Засорился масляный канал распредвала >> Продуть канал сжатым воздухом.

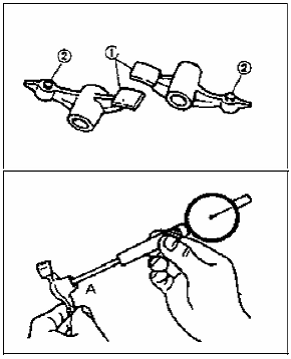

ОСМОТР КОРОМЫСЛА КЛАПАНОВ И ОСИ КОРОМЫСЕЛ

1. Осмотр: Контактная поверхность выступа кулачка

Поверхность регулировочного элемента

Выкрашивание/царапины/посинение >> Заменить. Этапы процедуры: Осмотрите две контактные поверхности на коромыслах и убедитесь в отсутствии износа. Отверстие для оси коромысел. Контактная поверхность выступа кулачка. Чрезмерный износ >> Заменить.

Осмотрите поверхность осей коромысел клапанов. Выкрашивание/царапины/посинение >> Заменить или проверить смазку.

Измерьте внутренний диаметр отверстий коромысла клапана.

Не соответствует спецификации >> Заменить.

Внутренний диаметр (коромысло клапана ):

Внутренний диаметр (коромысло клапана): 12,000-12,018мм

< Допустимое значение 12,030 мм >

•Измерьте внешний диаметр отверстий B коромысла клапана. Не соответствует спецификации >> Заменить.

Внешний диаметр(ось коромысел): 11,981-11,991 мм:

< Допустимое значение 11,991 мм>

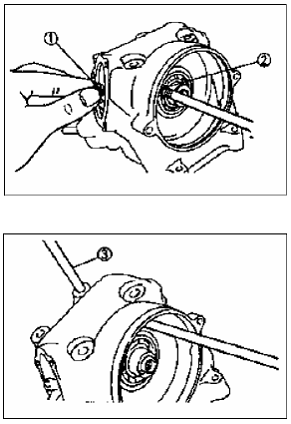

УСТАНОВКА РАСПРЕДЕЛИТЕЛЬНОГО ВАЛА И КОРОМЫСЕЛ:

1. Смазка: Распределительный вал

Распределительный вал:

Масло с дисульфидом молибдена Подшипник распредвала: Моторное масло

2. Установите: Пластина

Стопорная шайба (Новая)

Болт Момент затяжки:8Н*м

ПРИМЕЧАНИЕ:

Надежно закрепите стопорную шайбу на болте.

3. Нанесите:

Нанесите масло с дисульфидом молибдена на коромысло и ось коромысел

Установите:

Коромысло клапана

Ось коромысла (Выпуск)

ПРИМЕЧАНИЕ:

Выпуск: До конца вставьте ось коромысел клапана (выпуск)

5. Установите: Коромысло клапана/ось коромысел (впуск)

ПРИМЕЧАНИЕ:

Впуск: Вставьте направляющую ось (8 мм) в отверстие болта в головке цилиндра к оси коромысел (впуск).

ВНИМАНИЕ:

Не перепутайте направление установки оси коромысел. Часть с резьбой должна быть направлена наружу.

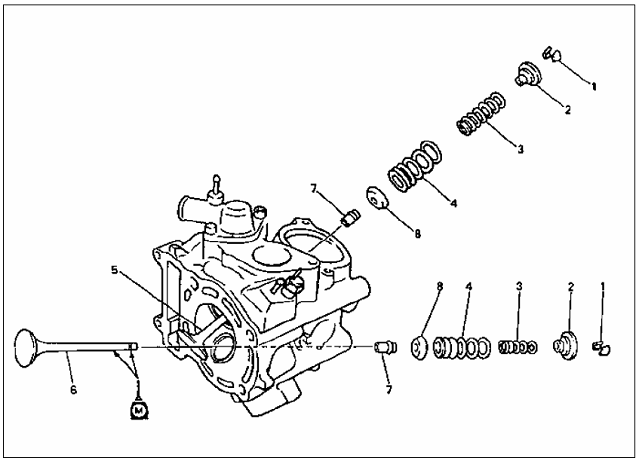

3.5 КЛАПАНА И ПРУЖИНЫ КЛАПАНОВ

Порядок	Название операции 1 Название детали	Количество	Отметки
	Снятие клапанов и пружин клапанов		Снимите детали, действуя в предписанном порядке.
	Головка цилиндра		См. раздел "ГОЛОВКА ЦИЛИНДРА"
	Коромысло клапана/стойка оси коромысел		См. раздел "ОСЬ КОРОМЫСЕЛ И КОРОМЫСЛА КЛАПАНА".
1	Сухари клапана	4	См. раздел "УСТАНОВКА И СНЯТИЕ КЛАПАНОВ И КЛАПАННЫХ ПРУЖИН".
2	Держатель пружины	2
3	Клапанная пружина (внутренняя)	2
4	Клапанная пружина (внешняя)	2	См. раздел "КЛАПАНЫ И ПРУЖИНЫ КЛАПАНОВ"
5	Клапан (Впуск)	1	УСТАНОВКА
6	Клапан (выпуск)	1
7	Направляющую клапана	2
8	Гнездо пружины	2	Снятие производится в порядке, обратном процедуре установки

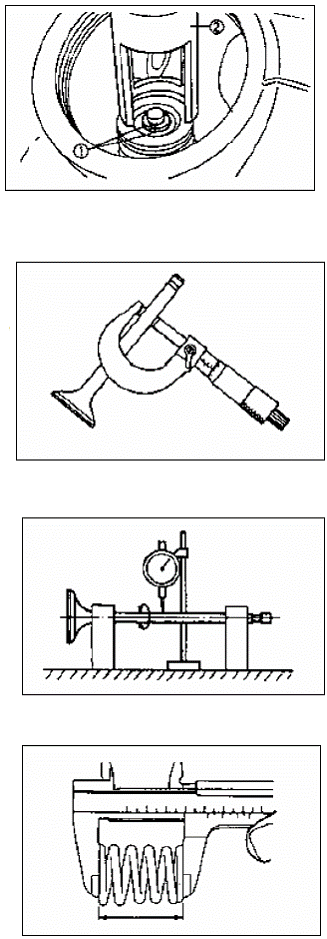

СНЯТИЕ КЛАПАНОВ И ПРУЖИН КЛАПАНОВ

1. Снимите:

Сухари клапана

ПРИМЕЧАНИЕ:

Подсоедините съемник пружин и соединение между держателем клапана и головкой цилиндра, для того, чтобы снять сухари клапана.

ВНИМАНИЕ:

Не сжимайте сильно, чтобы не повредить клапанную пружину.

ОСМОТР КЛАПАНОВ И ПРУЖИН КЛАПАНОВ

1. Измерьте:

Диаметр штока клапана

Не соответствует спецификации >> Заменить.

Диаметр штока клапана: Впуск:

5,975-5,990мм < Допустимое значение 5,94мм> Выпуск:: 5,960-5,975мм < Допустимое значение 5,92 мм>

2. Измерьте:

Биение (шток клапана ) Не соответствует спецификации >> Заменить.

Допустимое значение биения: 0,01 мм

3. Измерьте:

Свободная длина (шток клапана ) Не соответствует спецификации >> Заменить.

Свободная длина пружины клапана: Внутренняя пружина: 38,1 < Допустимое значение 36,1 мм>

Внешняя пружина: 36,93 мм < Допустимое значение 35,0 мм>

4. Измерьте:

• Наклон пружины

Не соответствует спецификации

Предельный наклон пружины: 1,7 мм(2,5°)

5. Осмотр:

• Контактная поверхность пружины Износ/Выкрашивание/Царапины >> Заменить

6. Измерьте:

• Внутренний диаметр направляющей клапана Не соответствует спецификации >> Заменить

Внутренний диаметр направляющей клапана:

Впуск: 6,000 - 6,012 мм

< Допустимое значение: 6,05 мм>

Выпуск: 6,000 - 6,012 мм < Допустимое значение: 6,05 мм>

7. Измерьте:

Зазор между штоком и направляющей = внутренний диаметр направляющей втулки клапана - диаметр штока клапана

Не соответствует спецификации >> Замените направляющую

Ограничение зазора между штоком и направляющей:

Впуск: 0,08 мм

Выпуск: 0,10 мм

ОСМОТР СЕДЕЛ КЛАПАНОВ

1. Устраните:

• Отложения нагара (с фаски клапана и гнезда клапана)

2. Осмотр: •седла клапана

Выкрашивание/износ >> Замените седло клапана.

3. Измерьте: •Ширина седла клапана «a»

Не соответствует спецификации

Ширина седла клапана:

Впуск: 0,9 - 1,1 мм

<Ограничение: 1,6 мм>

Выпуск: 0,9 - 1,1 мм

<Ограничение: 1,6 мм>

Процедура измерения:

•Нанесите краситель (Dykem) на фаску клапана.

Установите клапан в головку цилиндра. Запрессуйте клапан через направляющую клапана в седло.

Измерьте ширину седла клапана. В местах соприкосновения фаски и седла клапана, синий краситель будет снят.

Если седло клапана слишком широкое, узкое или плохо отцентровано, необходимо заменить его.

4. Полировка: Фаска клапана Седло клапана

ПРИМЕЧАНИЕ:

После замены седла клапана, клапана и направляющей, необходима притирка седла и фаски клапана.

Этапы выполнения процедуры:

Нанесите грубый состав для притирки на фаску клапана.
