Методика аттестации испытательного оборудования блоков РКП-ТУ и РКП-ТС (стр. 4 )

Уровни напряжения на контактах разъема Х5 (пример)

	Номер вывода с уровнем логической «1»
	12	11	13	22	21
U	22	22	22	22	0	0	0	0	0	0	0	0	0	0	0	0	0	0	0	0
N	72	52	32	12	72	52	32	12	72	52	32	12	72	52	32	12	72	52	32	12
U	0	0	0	0	22	22	22	22	0	0	0	0	0	0	0	0	0	0	0	0
N	71	51	31	11	71	51	31	11	71	51	31	11	71	51	31	11	71	51	31	11
U	0	0	0	0	0	0	0	0	22	22	22	22	0	0	0	0	0	0	0	0
N	73	53	33	13	73	53	33	13	73	53	33	13	73	53	33	13	73	53	33	13
U	0	0	0	0	0	0	0	0	0	0	0	0	22	22	22	22	0	0	0	0
N	82	62	42	22	82	62	42	22	82	62	42	22	82	62	42	22	82	62	42	22
U	0	0	0	0	0	0	0	0	0	0	0	0	0	0	0	0	22	22	22	22
N	81	61	41	21	81	61	41	21	81	61	41	21	81	61	41	21	81	61	41	21

Таблица 8

Уровни напряжения на контактах разъема Х6 (пример)

	Номер вывода с уровнем логической «1»
	12	32	52	72
U	22	0	0	0	0	22	0	0	0	0	22	0	0	0	0	22
N	83	63	43	23	83	63	43	23	83	63	43	23	83	63	43	23

Таблица 9

Результаты проверки точности измеряемого напряжения стенда

диагностирования в режиме работы с блоками РКП-ТУ (пример)

Вывод	Напря-жение	Погрешность	Вывод	Напря-жение	Погрешность
D	s	D	s
	Uo	U	В	%		Uo	U	В	%
1М-1П (12-32)	15	14,87	0,13	0,86	2М-2П (11-31)	15	14,87	0,13	0,86
20	19,68	0,32	1,6	20	19,89	0,11	0,55
25	24,71	0,29	1,1	25	24,92	0,08	0,32
30	29,94	0,06	0,2	30	30,15	0,15	0,5
36	36,44	0,44	1,2	36	36,02	0,23	0,6
3М-3П (13-33)	15	14,87	0,13	0,86	4М-4П (22-42)	15	14,87	0,13	0,86
20	19,89	0,11	0,55	20	19,89	0,11	0,55
25	25,13	0,13	0,86	25	29,92	0,08	0,32
30	30,15	0,15	0,5	30	29,94	0,06	0,2
36	35,81	0,19	0,5	36	32,06	0,23	0,6
5М-5П (52-72)	15	14,87	0,13	0,86	6М-6П (51-71)	15	14,87	0,13	0,86
20	19,89	0,11	0,55	20	19,89	0,11	0,55
25	24,92	0,08	0,32	25	24,92	0,08	0,32
30	29,94	0,06	0,2	30	29,94	0,06	0,2
36	36,23	0,23	0,6	36	36,23	0,23	0,6
7М-7П (53-73)	15	14,87	0,13	0,86	8М-8П (62-82)	15	14,75	0,25	1,66
20	19,89	0,11	0,55	20	19,68	0,32	1,6
25	24,92	0,08	0,32	25	24,92	0,08	0,32
30	29,94	0,06	0,2	30	29,73	0,27	0,9
36	36,23	0,23	0,6	36	36,23	0,23	0,6

Библиографический список

1 Диспетчерская централизация ДЦ-ЮГ с РКП. Техническое описание и инструкция по эксплуатации. Стенд контроля и диагностирования № 1 блоков РКП-ТУ и РКП-ТС. – Ростов н/Д, 1998.

2 Диспетчерская централизация ДЦ-ЮГ с РКП. Программа и методика первичной и периодической аттестации. Стенд контроля и диагностирования №1 блоков РКП-ТУ и РКП-ТС. – Ростов н/Д, 2001.

3 Диспетчерская централизация ДЦ-ЮГ с РКП. Руководство по проверке блоков распределенного контролируемого пункта РКП-ТС и РКП-ТУ. – Ростов н/Д, 2002.

ПРИЛОЖЕНИЯ

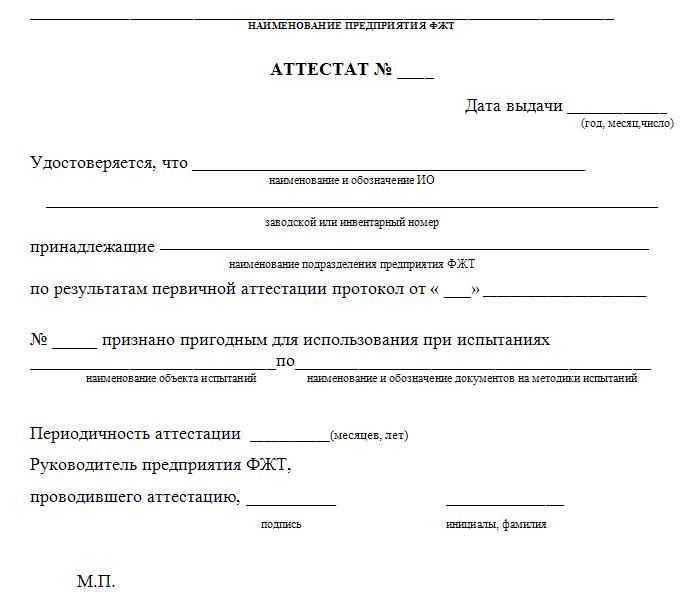

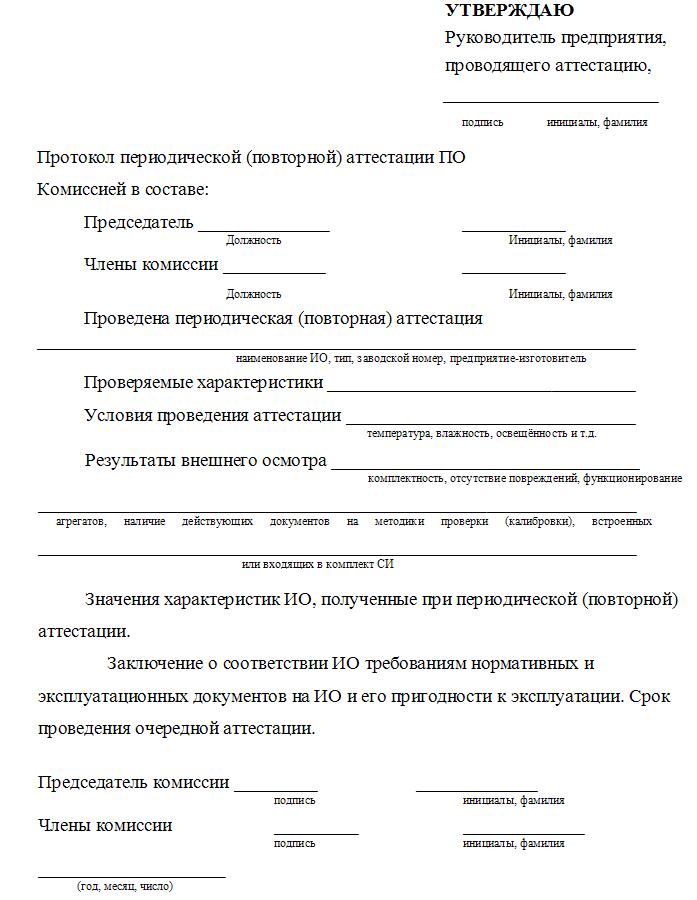

Приложение 1

Приложение 2

Приложение 3

Приложение 4
