Методика аттестации испытательного оборудования блоков РКП-ТУ и РКП-ТС (стр. 1 )

РОСЖЕЛДОР

Государственное образовательное учреждение

высшего профессионального образования

«Ростовский государственный университет путей сообщения»

(РГУПС)

В. В. Каменский, Ю. Э. Пономарев

МЕТОДИКА АТТЕСТАЦИИ ИСПЫТАТЕЛЬНОГО ОБОРУДОВАНИЯ

БЛОКОВ РКП-ТУ И РКП-ТС

Учебно-методическое пособие

Ростов-на-Дону

2008

УДК 656.25. 621.317

В.

Методика аттестации испытательного оборудования блоков РКП-ТУ и РКП-ТС : учебно-методическое пособие / В. В. Каменский, Ю. Э. Пономарев; Рост. гос. ун-т путей сообщения. – Ростов н/Д, 2008. – 28 с.: ил.

Рассмотрены алгоритмы работы и порядок аттестации испытательного оборудования блоков диспетчерской централизации РКП-ТУ и РКП-ТС.

Одобрено к изданию кафедрой «Автоматика и телемеханика на ж.-д. транспорте» РГУПСа и предназначено для студентов специальности 190402 «Автоматика, телемеханика и связь на железнодорожном транспорте», изучающих дисциплину «Измерения в устройствах железнодорожной автоматики и телемеханики». Соответствует программе по этой дисциплине.

Рецензент: канд. техн. наук, доц. Н. И. Гриненко (РГУПС)

Учебное пособие

Каменский Владислав Валерьевич

Пономарев Юрий Эдуардович

Методика аттестации испытательного оборудования блоков РКП-ТУ и РКП-ТС

Учебно-методическое пособие

А. Цикунова

Подписано к печати 28.12.2008. Формат 60х84/16.

Бумага офсетная. Ризография. Усл. печ. л. 1,63.

Уч.-изд. л. 1,26. Тираж 100 экз. Изд. № 000. Заказ № .

Ростовский государственный университет путей сообщения.

НЕ нашли? Не то? Что вы ищете?

Ризография РГУПС.

Адрес университета: 344038, Ростов н/Д, пл. Ростовского Стрелкового Полка Народного Ополчения, 2.

Ó Ростовский государственный университет путей сообщения, 2008

оглавление

1. Испытания аппаратуры ДЦ-ЮГ с РКП в процессе производства

2. Структурно-функциональный состав модуля диагностирования

3. Алгоритмы диагностирования блоков РКП-ТС и РКП-ТУ

4. Условия аттестации и порядок ее проведения

5. Проверка работоспособности оборудования локальной сети РКП

6. Проверка работоспособности стенда в режиме ТС

7. Проверка работоспособности стенда в режиме ТУ

8. Обработка результатов измерений

9. Оформление результатов аттестации

Библиографический список

Приложения

1 испытания аппаратуры ДЦ-ЮГ с РКП

В ПРОЦЕССЕ ПРОИЗВОДСТВА

Система диспетчерской централизации, разработанная сотрудниками Ростовского государственного университета путей сообщения, успешно эксплуатируется на территории Российской Федерации и в Республике Казахстан. Достижение высоких эксплуатационных показателей обеспечивается за счет применения многоступенчатого контроля при производстве составных частей системы и проведения пусконаладочных работ. Оборудование системы диспетчерской централизации производится на отечественных заводах.

Технологический процесс производства блоков ввода сигналов распределенного контролируемого пункта (РКП-ТС) и блоков вывода сигналов распределенного контролируемого пункта (РКП-ТУ) состоит из следующих операций: изготовление печатных плат; установка электронных компонентов на печатные платы; пайка электронных компонентов; промывка модулей с целью удаления флюса; сборка блоков (модулей); регулировка блоков.

На каждой стадии производства осуществляется операционный контроль, а на завершающей стадии необходимо определить соответствие всех параметров блока требованиям технической документации.

В процессе диагностирования блока РКП-ТС необходимо убедиться в осуществлении им следующих функций:

− выполнение электрического подключения, гальванической развязки и согласования с внешними цепями датчиков телесигнализации (контакты реле электрической централизации или цепи включения ламп пультов-табло);

− осуществление гальванической развязки и согласование блока с линией связи;

− прием и передачу технологических и диагностических сообщений по линии связи;

− индикацию работоспособности блока.

Блок вывода сигналов телеуправления распределенного контролируемого пункта РКП-ТУ должен обеспечивать выполнение следующих функций:

− прием и передачу технологических и диагностических сообщений по локальной сети РКП;

− осуществление гальванической развязки и согласование блока с линией связи;

− индикацию работоспособности блока;

− обеспечение гальванической развязки микропроцессорной части от выходов блока;

− выдачу сигналов ТУ на управляющие реле ЭЦ.

2 Структурно-функциональный состав модуля

диагностирования

Для автоматизации процессов проверки блоков ввода и вывода сигналов распределенного контролируемого пункта сотрудниками НИЛ СДКУ разработан модуль диагностирования.

Модуль диагностирования включен в состав автоматизированного рабочего места электромеханика контрольно-испытательного пункта (АРМ-КИП) (рис.1) и блока управления распределенным контролируемым пунктом (РКП-Ц).

Автоматизированное рабочее место электромеханика контрольно-испытательного пункта состоит из стендов диагностирования № 1, № 2, персонального компьютера и тестового программного обеспечения.

На передней панели стенда расположены две розетки типа НМШ1, которые предназначены для подключения блоков РКП-ТС и РКП-ТУ. Внутри корпуса установлен модуль диагностирования (МД), который соединен с розетками НМШ1 и имеет разъемы для подключения персонального компьютера и стенда контроля и диагностирования № 2.

Структурная схема модуля диагностирования представлена на рис. 2. Модуль диагностирования включает следующие устройства.

Л8РисРабочее место

Рис.1 Автоматизированное рабочее место АРМ-КИП

Однокристальная электронно-вычислительная машина (ОЭВМ) реализует следующие функции устройства:

− прием и передачу команд и сообщений с интерфейсов RS-232 и RS-485;

− взаимодействие с проверяемым блоком по сети;

− подачу испытательных сигналов на вход блока РКП-ТС;

− проверку выходных сигналов блока РКП-ТУ.

Устройство согласования предназначено для согласования сигналов локальной сети с сигналами ОЭВМ. Кроме этого оно выполняет функции защиты от перегрузок в сети и осуществляет гальваническую развязку.

Преобразователь интерфейсов осуществляет преобразование сигналов ОЭВМ к сигналам интерфейса RS-232 и RS-485.

Перепрограммируемое запоминающее устройство служит для хранения констант АЦП.

Устройство индикации позволяет визуально оценить работу модуля.

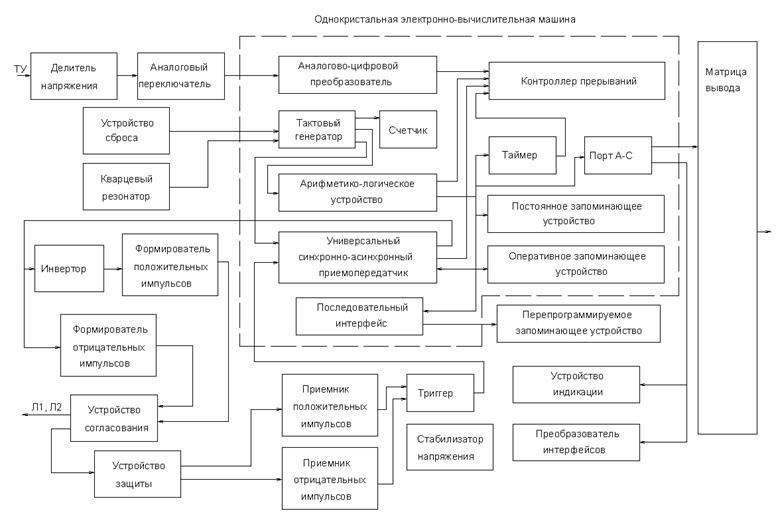

Рис. 2 Схема структурная модуля диагностирования

Делитель напряжения осуществляет масштабирование напряжения, поступающего с выходов блоков РКП-ТУ, до рабочего напряжения цифро-аналогового преобразователя ОЭВМ.

При отсутствии диагностических операций модуль диагностирования находится в выключенном состоянии. При подаче сигнала на шину «On» включается реле K1, которое подает напряжение питания модуля диагностирования, равное 24 В постоянного тока.

Стабилизатор напряжения обеспечивает защиту модуля от неправильной полярности подключения питания. На выходе стабилизатора напряжения формируется стабилизированное напряжение питания 12 В. Это напряжение используется устройством согласования с линией связи и вторым каскадом стабилизатора напряжения, формирующим напряжение 5 В.

После включения питания формируется импульс начального запуска ОЭВМ. После запуска начинает выполняться программа, находящаяся во внутреннем ПЗУ. ОЭВМ переходит в режим ожидания команд.

Во время работы в составе РКП-Ц модуль диагностирования используется для задания адреса в локальной сети блоков РКП-ТС и РКП-ТУ.

Для программирования адреса блоков РКП-ТУ или РКП-ТС модуль управления передает по интерфейсу RS-485 соответствующую команду. Эта команда, пройдя через преобразователь интерфейсов, поступает на вход ОЭВМ.

Получив команду, ОЭВМ передает ее через устройство согласования с линией связи на вход программируемого блока. Программируемый блок, получив команду, заносит значение адреса во внутреннее ППЗУ.

3 Алгоритмы диагностирования блоков

РКП-ТС и РКП-ТУ

Блок РКП-ТС имеет двадцать входов D1−D20, которые разбиты на 4 группы по 5 входов в каждой. Для каждой группы предусмотрен свой обратный провод О1−О4. Для того чтобы активизировать вход блока необходимо на вход Di подать плюс 24 В, а на соответствующий обратный провод Oi подать минус 24В. При проверке блока РКП-ТС модуль диагностирования подает на вход блока РКП-ТС тестовую последовательность Т1, состоящую из двоичных векторов:

Т1 = t1, t2, ... ti, ... , tK,

где ti – двоичный вектор i;

K – количество двоичных векторов.

Особенностью модуля диагностирования является использование матрицы вывода. Подача на вход блока РКП-ТС логической единицы осуществляется подачей напряжения питания между входом блока и общим проводом группы. Для этого на вход блока подается уровень логической единицы (напряжение питания), а на обратный провод − уровень логического нуля. Матрица вывода состоит из Q столбцов и W строк. Количество двоичных векторов K определяется суммой количества столбцов Q и строк W в матрице вывода K = 2Q+W . Таким образом, общее количество возможных комбинаций двоичных сигналов подаваемых на входы блока РКП-ТС через матрицу вывода, составляет K=24+5 =512.

Алгоритм проверки блока РКП-ТС состоит из следующих шагов.

1. Определение адреса и проверка соответствия типа блока.

2. Подача на вход блока РКП-ТС тестового вектора.

3. Передача в блок РКП-ТС запроса информации о состоянии входов.

4. Если полученный ответ совпадает с ожидаемым и текущий тестовый вектор не является последним, то перейти к пункту 2.

5. Блок считается исправным, если после подачи последнего тестового вектора ответ блока РКП-ТС совпал с ожидаемым.
