9.2.1. Котел разжечь сухими и мелкими дровами. Разгоревшись, класть более крупные дрова, торфяные и опилочные брикеты, каменный уголь. Топливо (особенно каменный уголь) должно быть равномерно распределено по всей поверхности топки. Используя спекающийся, шлакующийся уголь, его необходимо периодически ворошить. Каменный уголь, когда его куски не более 25 мм, засыпаются слоем не более 150 мм, крупные - до 200 мм. При топке каменным углем рекомендуется сначала на разогревшиеся угли сыпать крупную его фракцию, а потом мелкую. Таким образом сортируя его, создаются хорошие условия для попадания воздуха, более полно сгорает топливо, и, таким образом во время загрузки в помещение попадает меньше дыма. Опилочные или торфяные брикеты засыпаются на не более половину высоты топки. Крупными дровами можно загрузить всю топку, а более мелкими не более ¾ ее высоты. Дрова для топлива должны быть заготовлены по всей длине топки.
9.2.2. Интенсивность горения топлива регулируется с помощью заслонок дросселирования (15, 16)
(см. рис.1), изменяя количество первичного и вторичного воздуха, и соответственно регулируя заслонкой дыма тягу в дымовой трубе.
9.2.3. Желаемая температура котла поддерживается автоматически с помощью регулятора температуры (19.2) (см. рис 1, 5 и 6), включающий и выключающий вентиляторы воздуха. Он имеет три кнопки управления и светящийся дисплей с четырьмя символами, на котором отображается реальная или желаемая температура котла.

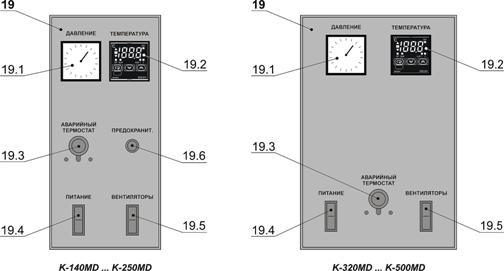

Рис. 5. Щиток управления котла, предназначенный для топки котла при подаче топлива вручную
19.Щиток управления котла. 19.1.Манометр. 19.2. Регулятор температуры. 19.3. Аварийный термостат. 19.4. Включатель питания с лампочкой индикации. 19.5. Включатель вентиляторов с лампочкой индикации. 19.6.Предохранитель.
9.2.4. Если в регуляторе (19.2) (см. рис. 5 и 6) индикатор SP не светит, значит видим реальную температуру вытекающей из котла воды. Нажав кнопку
загорается индикатор SP, который информирует, что на дисплее видим установленную желаемую температуру вытекающей из котла воды. Желая менять заданную температуру, с помощью кнопок
и
устанавливаем температуру от 70 до 90°C. Например, установив температуру в 80°C, вентиляторы отключатся при температуре в 81°C и температуре котла упав до 79°C, вентиляторы включатся. Желая выйти из пункта меню установки температуры и перейти на показ реального значения, нажимаем кнопку . Сработав аварийному термостату, тепловому реле вентилятора или отключившись включателю вентилятора (19.5), вентиляторы не работают, однако индикационная лампочка „OUT“ светится.

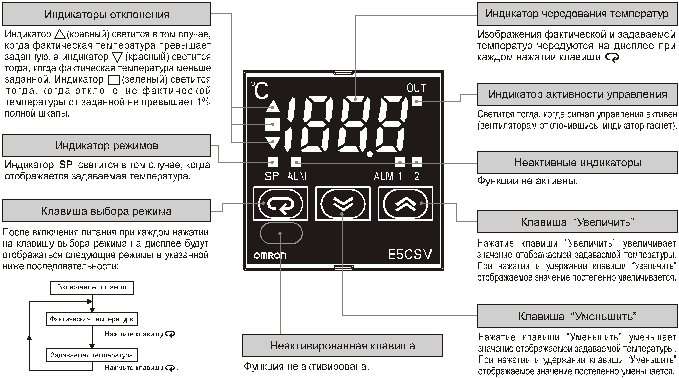

Рис.6
Управление регулятором температуры.
9.2.5. Выключателем 19.4 (см. рис. 5) включается питание и при его наличии он должен светиться. Если выключане светится, то необходимо:
· моделям K-140MD... K-250MD: проверить не перегорел ли предохраниили варистор VR1 (см. рис.8).
· моделям K-320MD... K-500MD: проверить включен ли трехполюсный автомат, находящийся на спинке пульта и не перегорел ли варистор VR1 (см. рис. 8).
Варистор предназначен для защиты от сверхнапряжения. Запасной варистор и предохранитель можно найти внутри щитка. Включателем (19.5) (см. Рис. 5) включается питание вентиляторов и если он не светится, то это значит, что сработали аварийный термостат или тепловое реле. Испортившись регулятору (19.2) и температуре воды в котле достигнув 105°C, срабатывает аварийный термостат (19.3). Он выключает вентиляторы. Устранив неисправности и желая вновь включить вентиляторы, необходимо подождать пока температура котла не упадет до 60°C и, открутив защитную крышку аварийного термостата (19.3) , нажать кнопку. Если вентиляторы застревают или превышают допустимую нагрузку, то срабатывает защита теплового реле и они отключаются. Необходимо выяснить причину застревания вентиляторов или причину превышения нагрузки. Желая вновь запустить вентиляторы необходимо снять крышку спинки щитка и с помощью отвертки нажать на синюю кнопку восстановления теплового реле (1) (см. рис. 7).
| Рис. 7 Тепловое реле. 1 –кнопка восстановления теплового реле; 2 –индикатор срабатывания теплового реле |
9.2.6. Первичный воздух подается под колосники топки, а вторичный через боковые отверстия топки над пламенем для полного сгорания горючих газов. Количество первичного и вторичного воздуха устанавливаем в зависимости от влажности и состава топлива. Качество сгорания проверяется и регулируется с помощью анализатора газов или визуально по цвету дыма, при температуре воды в котле ³75-80°C. Выходящие через дымовую трубу продукты сгорания должны быть светло серого цвета. Если цвет дыма темный – необходимо менять соотношение первичного и вторичного воздуха.
· На пульте управления щитка котла устанавливается желаемая температура котла (напр.: 80 ºC).
· При топке котла следить за показаниями контрольно-измерительных приборов.
· Если температура вытекающей и возвратной воды, а также выбрасываемых продуктов горения повышается медленно и равномерно, то работа котла стабильна.
· Интенсивность процесса горения повышать постепенно.
· Шамотным кирпичам в топке и изделиям из термостойкого бетона разогревшись, догружается топливо в топку и увеличивается количество подаваемого воздуха в зону горения. Количество первичного и вторичного воздуха регулируется по интенсивности горения и цвету выбрасываемого дыма (он должен быть светло серого цвета) или с помощью анализатора газов, измеряя количество кислорода в выбрасываемых продуктах сгорания (в идеальном случае оно должно быть около 6 %).
· Следим за процессом горения, пока котел не достигнет желаемой температуры.
· Убедившись, что водогрейный котел, другое оборудование, контрольно-измерительные приборы и приборы сигнализации действуют нормально, а температура возвратной воды не ниже чем,
55-57 ºC, считается, что работы по розжигу (испытанию) проведены.
· Полную регулировку котла согласно заданным режимам производит наладчик котлов. Он составляет карточки рабочих режимов котла и пишет инструкцию по эксплуатации оборудования котельной.
· При работе котла в стабильном режиме необходимо убедиться, нет ли утечки воды, постукивания, гидравлических ударов или проникновения выбрасываемых продуктов сгорания через уплотнения. Эксплуатация котла возможна лишь при устранении выше перечисленных дефектов.
· При работающем котле постоянно контролируются следующие показатели:
- давление и дебет вытекающей и возвратной воды котла;
- температура вытекающей и возвратной воды котла;
- температура выбрасываемых продуктов горения (газов).
Персонал, обслуживающий котел данные параметры записывает в журнал.
· Необходимо знать, что при розжиге котла или когда температура возвратной воды становится меньше 55- 57ºC (температура точки росы), образуется конденсат и из труб нагрева котла начинает сочиться жидкость темного цвета. Эксплуатируя котел в данном режиме более длительное время, срок его службы неизбежно сокращается. Во избежание сочения необходимо увеличить температуру возвратной воды с помощью рециркуляции до 60-70ºC.
· Эксплуатация котла должна быть немедленно прекращена, заметив неисправности контрольно-измерительных приборов (манометров, термометров), а также появившейся течи воды через соединения котла, испортившись защитным клапанам. Эксплуатация возможна лишь при устранении данных неисправностей.
9.3. Тушение котла при топке вручную. Аварийное тушение
9.3.1. При топке котла вручную, котел обычно останавливается для эксплуатационного обслуживания или перерыве в работе, выгорев находящемуся в топке топливу. Убедившись, что топливо полностью выгорело, отключаются пульт котла и дымосос (если такой имеется).
9.3.2. Аварийная остановка котла. Обслуживающий персонал должен немедленно остановить котел и сообщить о происшествии начальнику котельной в таких случаях:
· Давление повышается сверх допустимого уровня и, несмотря на принятые меры (уменьшение тяги и количества воздуха, удаление воздуха из системы), повышается дальше.
· Не действуют приборы измерения давления воды или защитные клапана.
· Давление падает ниже допустимого уровня.
· Дебет воды через котел снизился ниже допустимого минимального.
· В основных узлах котла (барабане, камере сгорания, в секциях, охлаждаемых водой) будут замечены разрывы, трещины или вздутости, негерметичность сварочных швов.
· Заметив существенные изменения в работе котла или неполадки, опасные для дальнейшей эксплуатации котла или его обслуживающему персоналу (вибрация, постукивания в котле, шум, хлопки выходящих газов в дымоходах, нарушена арматура, трубопроводы и т. п.);
· При возгорании сажи или частиц топлива в дымоходах.
Аварийно останавливая котел:
· отключите пульт управления котла и дымосос;
· удалите горящее топливо из котла, потушив его на полу котельной.
Примечание: Категорически запрещено тушить топливо в топке котла, заливая его при этом водой. Это может безвозвратно испортить котел.
Если загорелась сажа в котле, дымоходе или в дымовой трубе, немедленно плотно закройте двери котла и отключите пульт управления котла и дымосос.
|
