Осуществляется проверка решения по I закону термодинамики. Энергетический баланс установки на 1 кг ХА:
Далее расчет КХУ осуществляется по формулам:
массовый расход ХА:
объемная производительность компрессора:
где v1 – удельный объем ХА в точке 1, м3/кг
полная нагрузка конденсатора:
полная нагрузка охладителя:
электрическая мощность компрессора:
холодильный действительный коэффициент:
холодильный теоретический коэффициент:
Подбираем компрессор.
Выбор типа компрессора зависит от холодопроизводительности КХУ, условий работы и свойств рабочего тела. При заданном режиме работы установки ее холодопроизводительность определяется расходом хладагента, т. е. производительностью компрессора.
Теоретическая объемная производительность компрессора (объем, описываемый поршнями,) определяется по формуле:
где V0 –действительная (расчетная) подача компрессора (из расчета), м3/ч;
λ- коэффициент подачи компрессора, зависящий от его типа, габаритов, качества изготовления, режима работы, устанавливается экспериментально.
Предварительная оценка значения коэффициента подачи l может быть произведена по формуле:
где lv – объемный коэффициент, учитывающий влияние вредного пространства, определяется по формуле:
здесь Р0 и Рк - давление на всасе в компрессор и нагнетания (определить по Т, s – диаг.); с, n – заданы.
lw – коэффициент подогрева, можно с некоторым приближением определить по формуле:
здесь Т0 и Тк – абсолютная температура хладагента в испарителе и конденсаторе;
lпл – коэффициент плотности, учитывающий снижение производительности компрессора из-за перетекания рабочего тела из пространства с более высоким давлением в пространство с меньшим давлением.
Из справочной литературы выбирается компрессор АВ100 и приводим его технические характеристики:
производительность Q0=87кВт;
объем описываемый поршнями Vh=198 м3/ч;
диаметр цилиндра D=150мм;
число цилиндров компрессора – 2;
потребляемая мощность 25кВт.
5. Процессы в компрессорных машинах
Исходные данные:
Рассчитать одноступенчатый поршневой компрессор при следующих данных:
– рабочее тело - воздух;
– начальные параметры P1 = 0,1 МПа, T1 = 300 К;
– давление в конце процесса сжатия P2=0,7МПа; V=0,05м3/с; n=1,34;
Определить:
- начальные и конечные параметры газа;
- работу в процессе сжатия;
- изменение внутренней энергии, энтальпии, энтропии;
- теоретическую мощность двигателя для привода компрессора
- расход охлаждающей воды, если ее температура при охлаждении цилиндра компрессора повысилась на Dt.
- во сколько раз изменится мощность двигателя и расход охлаждающей воды при переходе от изотермического сжатия к политропному;
- на сколько процентов уменьшится затрата работы при переходе от одноступенчатого на трехступенчатое сжатие газа.
- определить теоретическую мощность двигателя для привода трехступенчатого компрессора.
РЕШЕНИЕ:
Удельная работа, затрачиваемая на получение сжатого газа при политропном процессе сжатия:
Определим температуру в конце сжатия:
Изменение внутренней энергии:
Изменение энтропии:
Определим массу сжимаемого воздуха за 1секунду:
Теоретическая мощность привода компрессора при политропном сжатии:
Количество отводимого тепла в процессе сжатия:
Расход охлаждающей воды:
Удельная работа, затрачиваемая на получение сжатого газа при изотермическом процессе сжатия:
Следовательно, при переходе от изотермического сжатия к политропному мощность двигателя и расход охлаждающей воды увеличатся в 216,6/167,5=1,29 раза.
Трехступенчатый компрессор.
Определим степень увеличения давления воздуха в каждой ступени:
Удельная работа, затрачиваемая на получение сжатого воздуха в первой ступени:
Затраченная работа всех ступеней одинакова, поэтому общая работа на привод компрессора:
При переходе от одноступенчатого на трехступенчатое сжатие затраты работы уменьшаться на:
Теоретическая мощность двигателя для привода трехступенчатого компрессора:
6. Термогазодинамические процессы в соплах
Исходные данные:

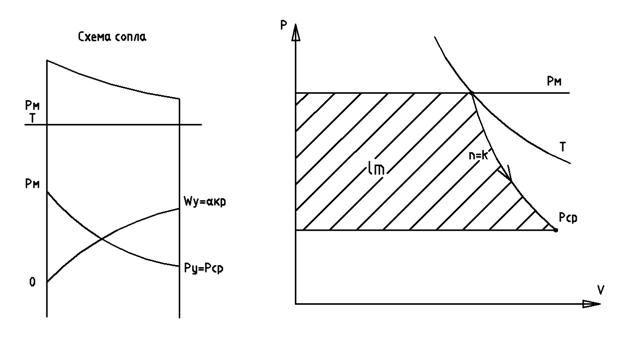

Воздух вытекает из резервуара через сопло в атмосферу:
D=20мм– диаметр горловины сопла;
Т=300К – температура воздуха в резервуаре;
Рм =2,4МПа– избыточное давление;
Рб = 0,1 МПа – атмосферное давление.
Определить:
- скорость истечения;
- массовый расход;
- параметры воздуха на срезе сопла.
РЕШЕНИЕ:
Определим критический параметр:
Площадь истечения воздуха:
Критическая скорость:
Определяем плотность среды:
Тогда массовый расход:
Список использованной литературы:
1. В. В. Нащекин. Техническая термодинамика и теплопередача.
2. Методическое пособие и задания для студентов специальностей 1-43 01 05 «Промышленная теплоэнергетика», Минск 2010.
|
