Изготовление, монтаж и испытание технологических трубопроводов на Pу ДО 10 МПа (стр. 10 )

Отбортовка труб

5.31. Отбортовка концов труб (черт.2, а) из углеродистой стали для получения разъемных соединений трубопроводов со свободными фланцами должна осуществляться в холодном или горячем состоянии в штампах способом подкатки или осадки заготовок в торец или на концах труб с применением специализированных станков или прессов. Отбортовка методом осадки осуществляется в два перехода: вначале концы труб раздают коническим пуансоном с углом при выше* 90°, а затем их отбортовывают пуансоном с плоской поверхностью и калибрующей пробкой.

_________________

* Текст соответствует оригиналу. Примечание "КОДЕКС"

Черт.2.

Отбортовка концов труб (а) и отбортованный конец трубы (б).

При отбортовке на токарных или трубонарезных станках вращающаяся труба (патрубок) закрепляется на оправке в патроне станка, а пуансон-развальцовка - в резцедержателе суппорта. Внутреннюю поверхность концов труб перед отбортовкой смазывает машинным маслом.

5.32. Нагрев концов труб (патрубков) из углеродистой стали при отбортовке осуществляют любым промышленным способом до температуры 1050 °С в начальной стадии и 850 °С в конечной.

5.33. При отбортовке выпуск конца трубы устанавливают в зависимости от диаметра и толщины стенки. Размеры отбортованного конца трубы и выпуска под отбортовку (в мм) приведены на черт.2, б и в табл.22.

Таблица 22.

10	14	1,6	35	1,5	16
20	25	2	50	2	20
25	32	2	60	2,5	22
32	38	2	70	3	24
40	45	2,5	80	3	27
50	57	3	90	3	28
65	76	3,5	110	3,5	30
80	89	4	128	4	32
100	108	4	148	5	34
125	133	4	178	5	36
150	159	4,5	202	6	36
200	219	6	258	8	38
250	273	8	320	9	38

5.34. Отбортовку ответвлений (штуцеров) в трубах вместо сварных тройниковых соединений врезкой производят при соотношении наружных диаметров ответвления и трубы не более 0,7; при этом толщина стенки штуцеров должна быть не менее 75% толщины стенки трубы, в которой отбортован штуцер.

5.35. Отбортовку ответвлений в трубах от 65 до 500 мм со стенками толщиной до 12 мм для ответвлений от 50 до 150 мм рекомендуется осуществлять с использованием механизированных устройств типа, показанного на черт. З.

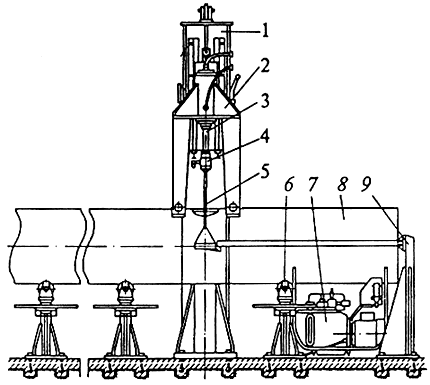

Черт.3.

Установка для вытяжки ответвлений в трубах:

1 - станина; 2 - ползун; 3 - гидроцилиндр; 4 - быстроразъемный патрон; 5 - шток с пуансоном; 6 - стойка; 7 - гидростанция;

8 - труба; 9 - опора.

5.36. Технология отбортовки ответвлений в трубах из углеродистой стали включает в себя следующие операции:

- вырезку в трубе сверлением, фрезерованием или кислородной резкой отверстия под отбортовку. Для получения равновысокого ответвления отверстие под отбортовку должно иметь овальную или эллипсную форму. Размеры отверстий в зависимости от диаметров ответвлений и труб, высоты ответвления и способа вырезки отверстия приведены на черт.4 и в табл.23;

Черт.4.

Форма отверстия (а) для ответвлений в трубах (б).

Таблица 23.

Ответвление	Отверстие
				для труб , мм
				530	426	377	326	273	219	159	133	108	89
57	3,5	12 10	31 35	26 30	26 30	26 30	24 26	23 26	23 26	18 20	18 20	16 18	15 17
76	3,5	14 12	45 50	39 48	37 46	36 40	35 37	34 36	32 34	29 31	24 26	23 25	-
89	4	15 12	56 65	51 58	47 54	45 50	43 48	42 46	39 42	34 36	28 30	-	-
108	4	16 14	70 80	57 62	53 60	49 56	47 54	45 52	41 48	38 43	-	-	-
133	4	16 14	95 105	78 86	74 83	72 80	66 75	60 68	58 64	-	-	-	-
159	4,5	20 18	110 120	82 90	76 85	74 83	70 80	67 75	-	-	-	-	-
219	6	22 20	152 164	103 115	101 112	101 112	92 102	-	-	-	-	-	-

Примечания: 1. В числителе указаны размеры отверстий, вырезаемых фрезерованием, а в знаменателе - кислородной резкой с зачисткой и соответственно им высота ответвления .

2. Высота ответвления после механической обработки должна быть не менее .

- нагрев участка трубы вокруг отверстия (площади круга диаметром, равным 1,5 диаметра ответвления) газовыми горелками до температуры 850-1050 °С. Контроль температурных режимов следует осуществлять в соответствии с п.5.63 настоящих ВСН;

- нанесение смазки (смесь из графита, солидола и индустриального масла в процентном соотношении по массе соответственно 40, 40 и 20) на поверхность пуансона;

- вытяжку ответвления с помощью пуансона и механическую обработку его торца.

5.37. Отбортовка концов труб (или патрубков) из высоколегированной стали марок 00Х18Н10Т, 10Х18Н10Т, 12Х18Н10Т, 10Х17Н13М2Т, 10Х18Н12Т, 12Х18Н12Т и других для разъемных соединений трубопроводов и отбортовка ответвлений (штуцеров) в таких трубах должны производиться при нагреве до температуры 1050 - 1200 °С, а из среднелегированных сталей марок 15Х5М, 15Х5М-У, 12Х1МФ-до 900 - 1150 °С с последующей термообработкой по режимам, аналогичным при гибке труб (п.5.5.5 настоящих ВСН).

Гибка труб

5.38. Гибка труб должна производиться в холодном или горячем состоянии. Способ гибки выбирается организацией-изготовителем трубопроводов, в том числе монтажной организацией.

5.39. Способ гибки в холодном состоянии по шаблону (гибочному диску) на двух опорах без наполнителя и с наполнителем (набивкой песком) следует использовать для труб до 125 мм с применением гидравлических трубогибов с ручным приводом типов ТГС-60, ТГР-50 (для труб до 50 мм) и с гидроприводом типа ТГС-127 (для труб до 125 мм) и др.
