где
- интенсивность касательных напряжений;
- интенсивность деформации сдвига;
- среднее эффективное напряжение;
- объемная деформация.

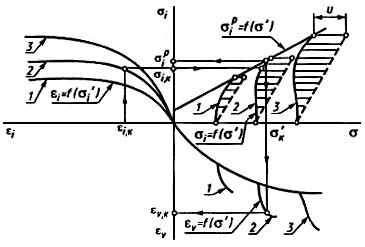

Графический "паспорт" обработки результатов
испытания грунта методом трехосного сжатия
а) Для консолидированно-дренированного испытания
1, 2, 3 ..... - номера испытаний
б) Для консолидированно-недренированного испытания
1, 2, 3 .... - номера испытаний
1
2. Частные значения модуля сдвига
и модуля объемной деформации
соответствующие различным значениям
вычисляют по формулам:
где
- по "паспорту испытаний".
3. Зависимость модуля сдвига
от
и
аппроксимируется выражением
где
здесь | - параметры графика |
| - постоянные коэффициенты, определяемые методом наименьших квадратов из выражения |
и
в случае линейной зависимости;
4. Зависимость модуля объемной деформации
от и аппроксимируется выражением
где параметры
и
определяют по графику зависимости частных значений
от для различных значений
ПРИЛОЖЕНИЕ К
(рекомендуемое)
ПРИНЦИПИАЛЬНЫЕ СХЕМЫ КОМПРЕССИОННО-ФИЛЬТРАЦИОННЫХ
ПРИБОРОВ
для испытаний по схеме нисходящего потока воды
для испытаний по схеме восходящего потока воды

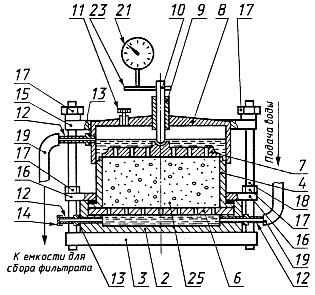

1 - корпус; 2 - поддон корпуса; 3 - основание корпуса; 4 - рабочее кольцо; 5 - направляющее кольцо; 6 - перфорированный вкладыш; 7 - перфорированный штамп; 8 - крышка; 9 - втулка; 10 - шток; 11 - спускная пробка; 12 - штуцер; 13 - резиновая прокладка; 14 - заглушка; 15 - прижимное кольцо верхнее; 16 - прижимное кольцо нижнее; 17 - гайка; 18 - стойка; 19 - шланг; 20 - стеклянная трубка; 21 - индикатор; 22 - держатель индикатора; 23 - опорная пятка индикатора; 24 - шарик; 25 - образец испытываемого грунта
1
ПРИЛОЖЕНИЕ Л
(рекомендуемое)
ОБРАЗЕЦ ГРАФИЧЕСКОГО ОФОРМЛЕНИЯ РЕЗУЛЬТАТОВ ИСПЫТАНИЯ
ГРУНТА МЕТОДОМ КОМПРЕССИОННОГО СЖАТИЯ
Графики
Масштаб графиков: | по горизонтали 10 мм - 0,025 МПа для |
по вертикали 10 мм - 0,02 для |
График 1 - Относительное сжатие водонасыщенного грунта в зависимости от давления | График 2 - Относительное сжатие глинистого грунта при частичном разуплотнении в зависимости от давления |
|
|
- точка графика, принимаемая по ординате, равной
- структурная прочность при испытании грунта в компрессионном приборе
1
ПРИЛОЖЕНИЕ М
(рекомендуемое)
ОПРЕДЕЛЕНИЕ ПАРАМЕТРОВ КОМПРЕССИОННОЙ КРИВОЙ
Для определения параметров компрессионной кривой, представленной экспоненциальной зависимостью, ее логарифмируют:
где
= 0,43429.
Для определения
берут две произвольные точки на компрессионной кривой
и
и
Затем выбирают третью точку
и для нее находят по кривой
Из трех прологарифмированных уравнений:
находят значение
Для определения параметров
и
разбивают всю совокупность точек компрессионной кривой на две группы. Суммируют каждую группу и составляют два уравнения для первой и второй групп точек:
где
- число членов в каждой группе.
Из двух уравнений находят неизвестные параметры
и
ПРИЛОЖЕНИЕ Н
(рекомендуемое)
ОПРЕДЕЛЕНИЕ КОЭФФИЦИЕНТОВ ФИЛЬТРАЦИОННОЙ
И ВТОРИЧНОЙ КОНСОЛИДАЦИИ
1 Для определения коэффициента фильтрационной консолидации
кривую консолидации (п.2 настоящего приложения) следует обработать методом квадратного корня из времени, а при одновременном определении коэффициентов фильтрационной и вторичной
(за счет ползучести грунта) консолидации - логарифмическим методом.
|
