Противопожарное водоснабжение (стр. 8 )

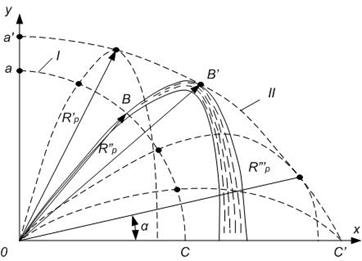

Рис. 16. Траектория сплошной струи:

I – огибающая кривая компактных струй;

II – огибающая кривая раздробленных струй

Значения коэффициента β в зависимости от α определены опытным путем.

Угол наклона радиуса действия струи к горизонту α, град	0	15	30	45	60	75	90
β	1,4	1,3	1,2	1,12	1,07	1,03	1

Не надо смешивать угол наклона радиуса действия струи с углом наклона ствола. Последний для наклона струй всегда больше угла наклона RP к горизонту. Например, наибольшая дальность полета струи наблюдается при угле наклона ствола 300, а угол наклона радиуса действия струи при этом равен нулю.

Огибающая кривая компактной струи для ручных стволов с диаметром насадки не больше 25 мм мало отличается от дуги окружности, описанной радиусом RК, равным высоте компактной части вертикальной струи:

. (69)

Для насадков больших диаметров, например для лафетных стволов, линия авс более вытянута вдоль горизонтальной оси. Фактических данных из-за большой трудности поставки экспериментов для таких насадков немного. В справочных таблицах обычно приведены величины, отражающие зависимость между радиусом действия компактной струи, диаметром насадка, напором и расходом жидкости (табл. 6, 7).

При пожаротушении применяют чаще всего не раздробленную, а компактную часть сплошной струи.

Анализ фактических данных, выполненный ВНИИПО МВД России, позволил установить, что минимальная длинна компактных струй, которыми можно тушить наружные пожары с помощью ручных стволов, должна составлять не менее 17 м. Получение таких струй для наиболее распространенных ручных стволов с насадками 13, 16, 19, 22, 25 мм требует создания напора перед насадкой от 25 до 33 м. В настоящее время для характеристики струи за основу берут не длину компактной части, а напор у насадки. Рабочими напорами для ручных стволов следует считать напоры в пределах 30-50 м. Для лафетных стволов с насадками 28 мм и выше обычно рекомендуется напор от 50 до 70 м. Дальнейшее увеличение напора не имеет смысла, так как начиная с 70 м, прирост дальности полета струй и их компактной части заметно уменьшается.

Таблица 6

	Диаметры насадок, мм
RK	13	16	19	22	25
H,м	Q,л/с	H,м	Q,л/с	H,м	Q,л/с	H,м	Q,л/с	H,м	Q,л/с
6	8,1	1,7	7,8	2,5	7,7	3,5	7,6	4,6	7,5	5,6
8	11,2	2	10,7	2,9	10,4	4,1	10,2	5,4	10,1	6,9
10	14,9	2,3	14,1	3,3	13,6	4,6	13,2	6,1	12,9	7,8
12	19,1	2,6	17,7	3,8	16,9	5,2	16,3	6,8	15,9	8,7
14	23,9	2,9	21,8	4,2	20,6	5,7	19,8	7,5	19,2	9,6
16	29,7	3,2	26,5	4,5	24,7	6,2	23,6	8,2	22,7	10,4
17	33,2	3,4	29,2	4,8	27,1	6,5	25,7	8,5	24,7	10,8
18	37,1	3,6	32,2	5,1	29,6	6,8	28	8,9	26,8	11,3
20	46,8	4	39,4	5,6	35,6	7,5	33,2	9,7	31,5	12,2
22	60,9	4,6	48,7	6,2	43,1	8,2	40,6	10,6	37,3	23,3
24	82,2	5,3	61,5	7	52,7	9,1	47,7	11,7	44,3	14,5
26	-	-	80,6	8	66,2	10,2	58,5	12,9	53,5	15,9
28	-	-	-	-	86,2	11,6	75,5	14,5	65,8	17,7
30	-	-	-	-	-	-	95,4	16,5	82,8	19,8

Таблица 7

	Диаметры насадок, мм
Напор у насадка Н, м	28	32	38	50
RK, м	Q,л/с	RK, м	Q,л/с	RK, м	Q,л/с	RK, м	Q,л/с
30	26	14,9	26,5	19,4	27	27,4	29	47,5
35	28	16,2	28,5	21	29,5	29,7	31	51,5
40	30	17,2	30,5	22,5	32	31,7	33	55
45	31,5	18,3	32,5	23,8	34	33,6	35,5	58,3
50	33	19,3	34	25,1	35,5	35,4	37,5	61,4
55	34,3	22	36	26	37	37,2	39	64,4
60	35,5	21,1	37	27,6	38	38,2	40,5	67,3
65	36,5	22	37,5	28,6	39	40,4	41,5	70
70	37	22,8	37,5	29,7	39,5	41,9	42,5	72,6
75	-	-	-	-	40	43,4	43,5	75,3
80	-	-	-	-	40,5	44,8	44,5	77,8
85	-	-	-	-	-	-	45,5	81
90	-	-	-	-	-	-	46	82,5

Контрольные вопросы

1. Что такое насадка (пожарные стволы)?

2. Типы насадок.

3. Расход воды через насадки.

4. Потери напора при истечении воды через насадки.

5. Пожарные струи.

6. Теоретическая дальность полета сплошной струи.

7. Теоретическая высота вертикальной струи.

8. Теоретический радиус наклонной струи.

9. Теоретический радиус компактной струи.

5. НАРУЖНЫЕ И ВНУТРЕННИЕ ПРОТИВОПОЖАРНЫЕ СЕТИ

В больших городах для промпредприятий вода подается от городской водопроводной сети.

При подаче воды для пожаротушения возможны следующие случаи

1. Если от зданий объекта до гидрантов городской водопроводной сети расстояние не более:

– для водопровода высокого давления

,м; (70)

– для водопровода низкого давления

, м, (71)

где 120 и 150 – расчетные длины рукавных линий, м;

zзд - высота здания, м;

1,2 – коэффициент, учитывающий изгиб рукавов.

2. Если от зданий объекта, до гидрантов городской водопроводной сети расстояние более , то на объекте необходимо предусматривать наружную водопроводную сеть с установкой на ней пожарных гидрантов.

Если напор в городской водонапорной сети будет меньше напора, необходимого для пожаротушения, на объекте устанавливают стационарные насосы, повышающие давление в объектовой водонапорной сети. Если в городской водопроводной сети недостаточен расход и напор воды, на объекте предусматривают запасные резервуары (рис.17), откуда вода стационарными насосами подается в водопроводную сеть объекта.
