Маневренность ТЭС (стр. 3 )

Допустимая скорость нагружения котла зависит от множества факторов и в каждом конкретном случае определяется экспериментально. Существенную роль при этом играет тип котла. Так, проведенные исследования показали, что наибольшая возможная скорость нагружения барабанного котла определяется температурным режимом пароперегревателя. Вследствие большой аккумулирующей способности барабанного котла рост его паропроизводительности заметно отстает от повышения тепловыделения в топке при нагружении. В результате этого при строго фиксируемой границе между испарительными и перегревательными поверхностями нагрева тепловосприятие пароперегревателя начинает превышать необходимое для данного расхода пара, что и приводит к росту температуры пара и металла пароперегревателя. Поэтому допустимый уровень температур металла пароперегревателя и оказывается фактором, ограничивающим наибольшую скорость нагружения котла. Некоторые другие факторы, как, например, надежность циркуляции или «набухание» уровня воды в барабане, допускают значительно большие скорости нагружения и в этих условиях, следовательно, не являются определяющими.

Специальные мероприятия конструктивного и режимного характера (соответствующая, компоновка пароперегревателя, повышение запаса по впрыскам и их рассредоточение, перераспределение расхода топлива по ярусам горелок и др.) могут способствовать повышению надежности температурного режима пароперегревателя при допустимых турбиной скоростях нагружения блока. В этой связи заслуживает внимание использование так называемого опережающего (по отношению к скорости нагружения котла) открытия регулирующих клапанов турбины. При этом процесс нагружения блока сопровождается некоторым падением давления в котле, вследствие чего за счет аккумулированного в нем тепла генерируется дополнительное количество пара, что способствует улучшению условий охлаждения пароперегревателя. Большая аккумулирующая способность барабанного котла даже при ограниченном падении давления может обеспечить ощутимую дополнительную выработку пара, что позволяет существенно увеличить скорости роста тепловыделения в топке и нагружения блока. Специально проведенные опыты, которые будут рассмотрены далее, подтвердили эффективность этого метода.

Однако возможность применения данного метода существенно ограничивается либо вовсе исключается в процессе нагружения блока при скользящем давлении свежего пара. В этом случае температурные условия пароперегревателя барабанного котла могут оказаться особенно тяжелыми, поскольку значительная доля тепла аккумулируется вследствие существенного повышения давления и несоответствие между тепловосприятием перегревателя и расходом пара становится еще большим, чем в рассмотренном выше варианте. Поэтому и скорость нагружения блока будет меньше, чем при постоянном давлении и прочих одинаковых возможностях.

Скорость нагружения прямоточного котла условиями надежной гидродинамики не ограничивается и при достаточно совершенной системе регулирования температуры пара определяется лишь его динамическими свойствами и инерционностью топочного устройства. При быстром нагружении котла для поддержания заданной температуры пара и с учетом характера ее изменения в переходном процессе рекомендуется осуществлять опережающее изменение расхода топлива или воды [2-11]. При скользящем давлении пара можно получить большие скорости нагружения блока, так как аккумулирующая способность прямоточных котлов значительно меньше, чем барабанных. Так, данные по некоторым зарубежным блокам [2-11] показывают, что при скользящем давлении может быть достигнута скорость нагружения по крайней мере вдвое большая, чем при постоянном.

Эксплуатация прямоточных котлов при скользящем давлении заводами-изготовителями не предусматривается. Поэтому производственным объединением Союзтехэнерго и отдельными электростанциями были проведены комплексные исследования, одной из задач которых являлась проверка возможности надежной работы котлов блоков 300 МВт в широком диапазоне нагрузок при докритических давлениях во всем водопаровом тракте.

При проведении опытов обнаружены опасные нарушения теплогидравлического режима работы экранов котлов некоторых марок (ТПП-110, ТПП-210, ТПП-312) при докритических давлениях. Поэтому для данных котлов без соответствующей реконструкции режимы скользящего давления исключаются. В то же время опыты подтвердили достаточно высокую надежность работы котлов других марок (ТГМП-1-4, ТГМП-324, П-50 и др.) при скользящем давлении в широком диапазоне нагрузок как в стационарных и переходных режимах, так и в аварийных ситуациях [2-12]. Для блоков с этими котлами разработаны руководящие указания по эксплуатации при скользящем давлении, в которых, в частности, указано, что при докритических давлениях мощность блока можно повышать со скоростью до 10 МВт/мин.

Допустимые скорости нагружения блока определяются на основании экспериментальных исследований. Однако влияние отдельных факторов можно предварительно оценить, пользуясь аналитическими зависимостями, описывающими переходный процесс по паровой стороне. С учетом этих результатов разрабатывается программа организации и проведения экспериментальных исследований.

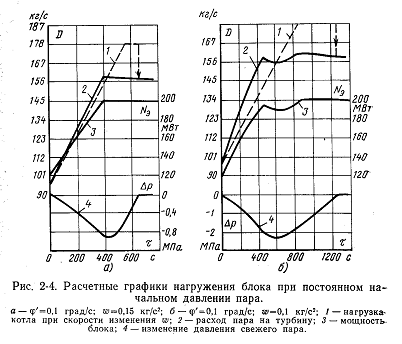

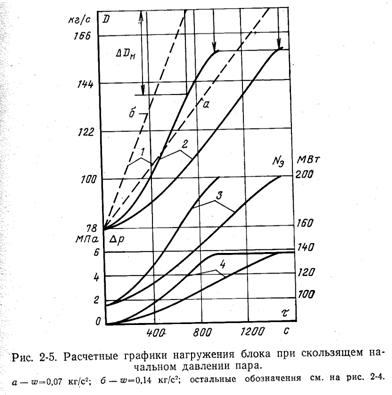

В целом на основе экспериментальных и аналитических данных строятся расчетные графики нагружения блока при постоянном начальном давлении пара (рис.2-4) и при скользящем давлении (рис.2-5). Такие графики могут строится для различных скоростей нагружения котла (по теплу) w (рис.2-4, 2-5), а так же для различных скоростей открытия регулирующих клапанов j’.

Основные критерии надежности пусков

Пуски котлов и паровых турбин относятся к числу наиболее сложных нестационарных режимов. На протяжении всего пуска параметры пара, нагрузка агрегатов и другие важные показатели постепенно возрастают вплоть до своих номинальных значений, следствием чего являются непрерывные и существенные изменения механического и теплового состояния оборудования. Нестационарность теплового состояния обусловливает значительные теомические напряжения в отдельных деталях и узлах агрегатов и в трубопроводах.

Термические напряжения в толстостенных высокотемпературных элементах паровых турбин, котлов, а также в паропроводах являются основным фактором, определяющим скорость пуска этого оборудования. Кроме того, во избежание задеваний в проточной части и уплотнениях, а также вибрации, пуск турбины должен осуществляться при отсутствии деформации (выгиба) корпуса, теплового прогиба ротора и при относительных перемещениях последнего, не превышающих допустимые. При пуске котла необходимо также обеспечить надежное охлаждение всех поверхностей нагрева, как радиационных, так и конвективных. Отсюда следует, что температурный режим оборудования в процессе пуска является фактором первостепенного значения. Поэтому одно из важнейших условий обеспечения надежного пуска заключается в том, что повышение температуры металла всех узлов и элементов котла, паропроводов и турбины, называемое прогревом, должно осуществляться достаточно равномерно, плавно и с безопасной для оборудования скоростью.

Односторонний подвод тепла при прогреве обусловливает возникновение разности температур по толщине стенки деталей и связанных с ней термических напряжений в металле. Максимальному перепаду температур соответствуют и наибольшие термические напряжения по обе стороны стенки. Так при прогреве корпуса турбины на внутренней поверхности стенки возникает максимальное термическое напряжение сжатия, вдвое превышающее максимальное напряжение растяжения на наружной поверхности. Соответствующими расчетами определено, что для сталей перлитного класса, используемых в турбостроении, каждый градус разности температур в стенке корпуса соответствует термическому напряжению около 2 МПа. Поэтому большие разности температур могут обусловить термические напряжения, превышающие предел текучести металла, что приведет к возникновению остаточной деформации деталей и появлению в них трещин.

Особенно большие термические напряжения могут возникать в массивных и неправильной геометрической формы деталях и узлах (барабан котла, фасонные детали паропроводов, стопорные клапаны и фланцевые соединения турбины и др.). Следовательно, толстостенные элементы необходимо прогревать медленнее, строго соблюдая при этом надлежащее соответствие температуры греющего пара температуре металла. Сокращению температурной разности по толщине способствует также высокое качество материалов тепловой изоляции и ее выполнения.

Значительные термические напряжения в процессе пуска возникают в роторах ЧВД и ЧСД (РВД и РСД) турбины [2-19]. Наличие концентраторов напряжений на поверхности ротора может привести к появлению трещин вследствие малоцикловой усталости металла. В особенно тяжелых условиях оказывается весьма массивный РСД, омываемый паром с высокой температурой после промежуточного перегрева. Вследствие большой массы этот ротор не может быть прогрет должным образом до пуска турбины. Перечисленные обстоятельства, а также специфические свойства металла РСД в диапазоне пониженных температур обусловливают в ряде случаев необходимость специального его прогрева при малой частоте вращения. По указанным причинам термонапряженное состояние РВД и РСД также является одним из факторов, определяющих скорость пуска турбины.

Неравномерный и недостаточный прогрев элементов ротора и корпуса турбины может, кроме того, привести к недопустимой вибрации и задеваниям вращающихся частей о неподвижные и, следовательно, к прекращению пуска турбины и блока.

Вследствие различия масс и интенсивности теплоотдачи от пара к вращающимся и неподвижным частям элементы ротора при прогреве могут расширяться быстрее, чем корпус. Это приводит к росту относительного удлинения ротора и сокращению осевых зазоров в проточной части. Следствием чрезмерной скорости прогрева ротора может стать его недопустимое относительное удлинение, вызывающее задевание вращающихся частей о неподвижные. Опыт пусков показывает, что при поддержании термических напряжений в допустимых пределах относительные удлинения ротора, как правило, изменяются в безопасных пределах. Не допускается также большая разность температур верхней и нижней частей цилиндра, обусловливающая его выгиб. Значительный выгиб цилиндра может стать причиной задеваний и даже искривлений вала и вибрации.
