Генеральный план рабочего поселка Магнитка (стр. 9 )

Для связи рабочего поселка Магнитка с городами Челябинск, Златоуст, Куса и населенными пунктами района существует автобусное сообщение.

5.9.3. Сооружения для обслуживания и хранения транспортных средств

К объектам обслуживания транспортных средств на территории посёлка относятся: автозаправочные станции, станции технического обслуживания автомобилей.

Парковки для временного хранения индивидуального автотранспорта предусмотрены у всех общественных, торговых зданиях и объектов обслуживания, а также у промпредприятий.

Для постоянного хранения легковых автомобилей используются существующие гаражные кооперативы и отдельно стоящие или пристроенные гаражи на территориях собственных участков в усадебной застройке.

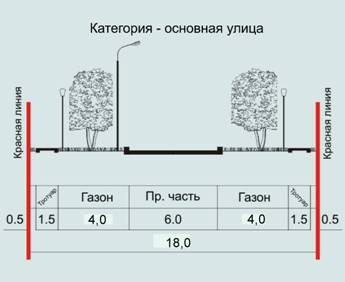

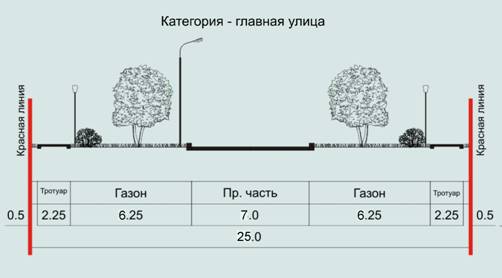

Поперечные профили улиц представлены на рисунках 1, 2, 3.

Поперечные профили улиц

Рисунок 1

Рисунок 2

Рисунок 3

5.10. Развитие инженерной инфраструктуры

5.10.1 Водоснабжение

Данный раздел проекта разработан в соответствии с Техническими условиями выданными на проектирование водоснабжения р. п. Магнитка Кусинского муниципального района Челябинской области с применением программно-расчетного комплекса для систем водоснабжения Zulu ГИС.

Существующее положение

В настоящее время водоснабжение центральной части многоэтажной застройки и объектов соцкультбыта р. п. Магнитка Кусинского муниципального района Челябинской области производится централизованно, а частный сектор за счёт использования водоразборных колонок. Источником водоснабжения р. п. Магнитка являются две скважины, одна из которых находится в резерве. Дебит скважин составляют 120-160 м3/ч. Вода из скважин поступает непосредственно в водоразборную сеть р. п. Магнитка. В настоящее время расход воды р. п. Магнитка составляет 2 500 м3/сут., в том числе:

Ø  объекты жилищного фонда и соцкультбыта – 1 290 м3/сут.;

Ø  производственные объекты – 1 210 м3/сут.

Для скважин, согласно опыту ведения мониторинга подземных вод в аналогичных гидрогеологических условиях, должны быть зоны санитарной охраны радиусом по 200 м.

По химическому составу вода из скважин, в целом, отвечает требованиям СанПиН 2.1.4.1110-02, «Питьевая вода. Гигиенические требования к качеству воды централизованных систем питьевого водоснабжения. Контроль качества».

Расчётное водопотребление

В соответствии с санитарными и технологическими требованиями и на основании СниПа 2.04.02-84*, а также в соответствии с Техническими условиями, выданными на проектирование водоснабжения р. п.Магнитка, максимальные часовые расходы воды определены по укрупненным показателям в зависимости от плотности населения и назначения существующих и проектируемых зданий, от степени благоустройства инженерным оборудованием существующих и проектируемых зданий, а также по данным типовых проектов, примененных при проектировании.

Таким образом, для расчёта водопотребления, основываясь требованиями СниП 2.04.02-84*, проектом принимаются следующие укрупнённые среднесуточные расходы воды:

1.  для жилых домов этажностью 2-5 эт. – 0,3 м3/сут. на одного жителя

2.  для жилых домов частной застройки 1-2 эт. – 0,25 м3/сут. на одного жителя.

Расход воды на наружное пожаротушение (на один пожар) и количество одновременных пожаров в населенном пункте для расчета магистральных (расчетных кольцевых) линий водопроводной сети приняты по табл. 5 СниП 2.04.02-84* и принимается – 0,015 м3/сек.

Таблица 5.10.1.1

│ Число жителей │Расчетное │ Расход воды на наружное │

│ в населенном │количество │пожаротушение в населенном пункте │

│пункте, тыс. чел.│одновремен-│ на один пожар, л/с │

│ │ных пожаров├─────────────────┬────────────────┤

│ │ │ застройка │ застройка │

│ │ │зданиями высотой │зданиями высотой│

│ │ │ до двух этажей │три этажа и выше│

│ │ │ включительно │ независимо │

│ │ │ независимо │ от степени │

│ │ │ от степени │их огнестойкости│

│ │ │их огнестойкости │ │

├──── До 1 │1 │5 │10 │

│Св. 5 " 10 │« │10 │15 │

Общий максимальный расход воды, определенный по указанным нормативам с учетом существующих расходов, пожаротушения, увеличения численности населения и неучтенных расходов составляет – 4 250 м3/сутки.

Проектируемая система водоснабжения

Для водоснабжения р. п. Магнитка предлагается использование двух существующих скважин выдачей воды в единую проектируемую магистральную водопроводную сеть. Магистральный коллектор проектируемой северной части р. п. Магнитка необходимо подключить к существующему коллектору Ду 200 по ул. Буревестника. Восточную (существующую) частную застройку присоединить к существующему коллектору Ду 200 по ул. Буревестника и закольцевать присоединением к существующему коллектору Ду 150 на пересечении ул. Спартака и ул. Степана Разина. Водоснабжение существующей частной застройки южной части р. п. Магнитка организовать присоединением к существующему коллектору Ду 200 по ул. Рабочая. Для надёжного и бесперебойного водоснабжения западной части р. п. Магнитка необходимо закольцевать существующую сеть водоснабжения с присоединением к существующему коллектору Ду 200 на пересечении ул. Скворцова и ул. Рабочая по улицам Чернышевского и Южная с присоединением к существующему коллектору Ду 100 по ул. Южная. Настоящим проектом система водоснабжения существующих и проектируемых зданий и сооружений предполагает упорядочение трассировки и вынос её за красные линии застройки в соответствии с проектом застройки.

Источником системы водоснабжения существующей и проектируемой части посёлка предлагается использование двух скважин дебетом по 120-160 м3/ч. каждая.

Количество и места установки пожарных гидрантов определены настоящим разделом и соответствуют п.8.16 СНиП 2.04.02-84* «Водоснабжение. Наружные сети и сооружения». В местах ответвления трубопроводов предусматривается установка отключающей арматуры.

Все трубопроводы прокладываются с уклонами, обеспечивающими опорожнение. Магистральные водопроводные сети по улицам р. п. Магнитка запроектированы из полиэтиленовых труб, диаметром от Ду 100 мм до Ду 150 мм. Прокладку водопроводных сетей осуществить подземным способом с обеспечением песчаной подготовки и засыпкой ПГС фр. не более 40 мм, толщиной защитного слоя над трубой 0,5м. Перечень применяемых трубопроводов магистральных сетей сведен в таблицу 5.10.1.2

таблица 5.10.1.2

№ п/п	Наименование	Протяженность водопровода
Ед. изм.	Кол-во
1.	Диаметром Ду=100	Пм	2 895
2.	Диаметром Ду=150	Пм	5 535

5.10.2. Водоотведение

Данный раздел проекта разработан в соответствии с выданными Техническими условиями и с применением программно-расчетного комплекса для систем водоотведения Zulu ГИС.

Существующее положение

В настоящее время в р. п. Магнитка водоотведение существующих объектов соцкультбыта и жилой многоэтажной застройки центральной части осуществляется централизованно на локальные очистные сооружения мощностью 1500 м3/сут. По самотечным коллекторам хозяйственно-бытовые стоки собираются в приёмную камеру канализационной насосной станции (КНС), мощностью 4 800 м3/сут., и по напорному коллектору перекачиваются на локальные очистные сооружения (мощностью 1 500 м3/сут.), где проходят биологическую, физико-химическую и механическую очистку. По факту эксплуатации средняя нагрузка очистных сооружений составляет 1 180 м3/сут. На локальных очистных сооружениях хозяйственно-бытовые стоки проходят следующую технологию очистки:

Ø  приёмная камера,

Ø  решетки дробилки,

Ø  аэротенки,

Ø  отстойник,

Ø  пневматическая система аэрации,

Ø  контактный резервуар,

Ø  иловые поля.

На сегодняшний день существующие локальные очистные сооружения не имеют технической возможности увеличения мощности. Поэтому при развитии системы водоотведения р. п. Магнитка необходимо строительство новых очистных сооружений.

Расчётное водоотведение

В соответствии с санитарными и технологическими требованиями и на основании СНиПа 2.04.02-84*, а также с учетом Технических условий максимальный объём водоотведения принимаем равным объёму водопотребления – 3 040 м3/сут.

Проектируемая система водоотведения

Сложившаяся система водоотведения рассматриваемых зданий и сооружений предполагает упорядочение трассировки и вынос её за красные линии застройки в соответствии с проектом застройки. Точка подключения проектируемой сети хозяйственно - бытовой канализации р. п. Магнитка – канализационная насосная станция, кроме западной части посёлка, стоки которых по самотечному коллектору будут собираться непосредственно к очистным сооружениям. Хозяйственно - бытовые стоки по самотечным коллекторам отводятся в существующую канализационную насосную станцию (КНС) мощностью 200 м3/час и далее перекачиваются по напорному коллектору до очистных сооружений.
