Инструкция по эксплуатации. Компактный принтер горячего тиснения фольгой (стр. 6 )

Возможные причины:

Провода нагревателя размыкают цепь. (Heaters are open circuit)

Один из проводов, питающих нагреватель, размыкает цепь. (One of the supply leads to heater block open circuit)

Индикаторы на электронном блоке не светятся, индикатор на принтере – светится

Возможные причины:

Предохранитель от пиков F1 250 мА разомкнул цепь (F1 fuse 250ma anti-surge open circuit)

См. внутри блока питания. (This can be located inside the power pack unit)

Таблица: основные неисправности и их возможные причины:

Проявление Возможная причина		No Pulse to Solenoid	No Air Pulse	Missing Codes	Coder Sluggish	Poor Printing	Foil Tracking	Inconsistent Tape Pull	Inconsistent Printing	Coder Neon Extinguished	Module Lamps Extinguished
Input Signal		*		*
Fuses (note 1)		*								*	*
Timer PCB (note 1)		*
Solenoid Valve			*	*	*	*
Air Pipes					*	*
Heaters						*
Foil Drive Roller								*
Take-up Roller								*
Drive Spring								*
Backing Pad						*
Foil Threading							*
Hot Foil Tape				*		*			*
Type Characters						*
Mounting Adjustment						*
Magazine Damage							*
High Dwell Time						*	*
Low Dwell Time						*
High Air Pressure						*
Low Air Pressure			*		*	*		*
Unit Worn Out			*		*	*		*	*
Temperature Too High						*
Temperature Too Low						*

Примечание 1: См. раздел “Выявление неисправностей в электронном блоке управления” (стр.38-40)

Wear and Tear

Condition	Likely Area Affected	Remedy
Damage from misuse	Heater Block	Clean up with file or replace
Typeholder
Magazine	Adjust posts and check tracking
Foil drive roller	Replace
Heater block detents
Incorrect lubricant or none	Cylinder	Replace seals and lubricant
Unit worn out	Printhead	Return to Allen Coding Systems for repair

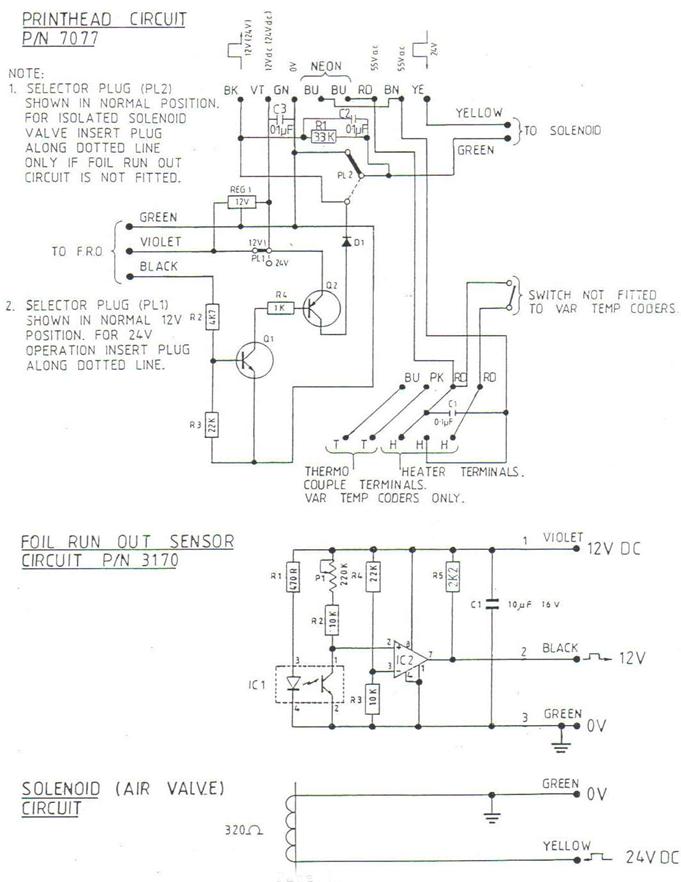

Compact Printhead Electronic Circuits (в оглавлении – Circuit Printhead PCB)

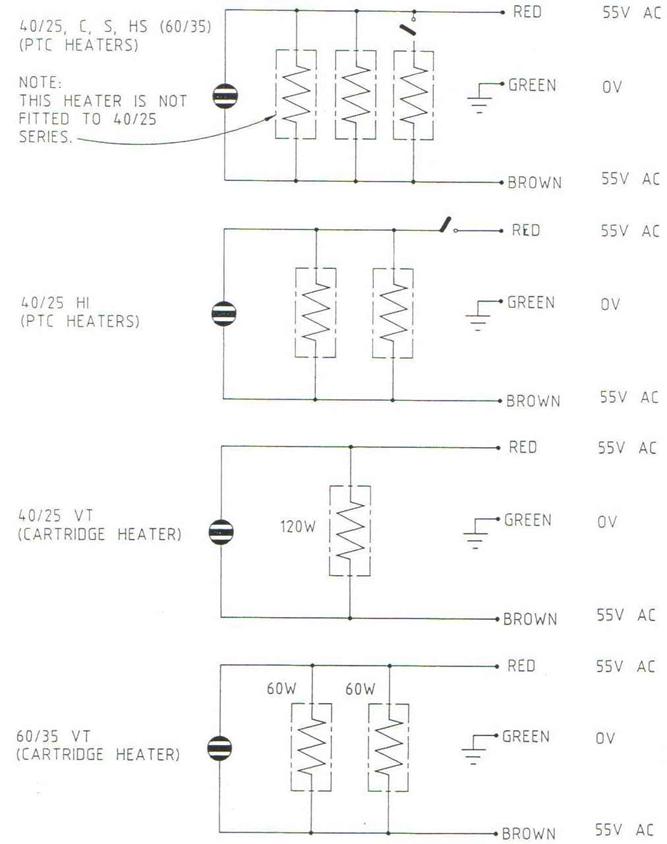

Compact Printhead Heater Details

Держатели шрифтов / клише

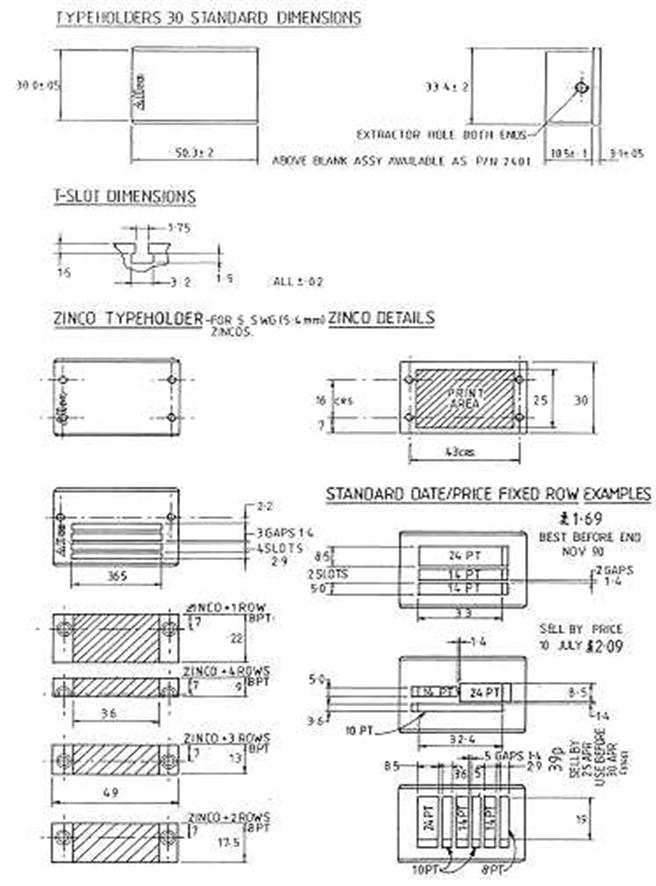

Основные размеры универсального строчного держателя шрифтов (“Fixed Row and Universal”), 30 мм, и держателя цинкового клише (“Zinco”) (Typeholder 30 Dimensions and Zinco)

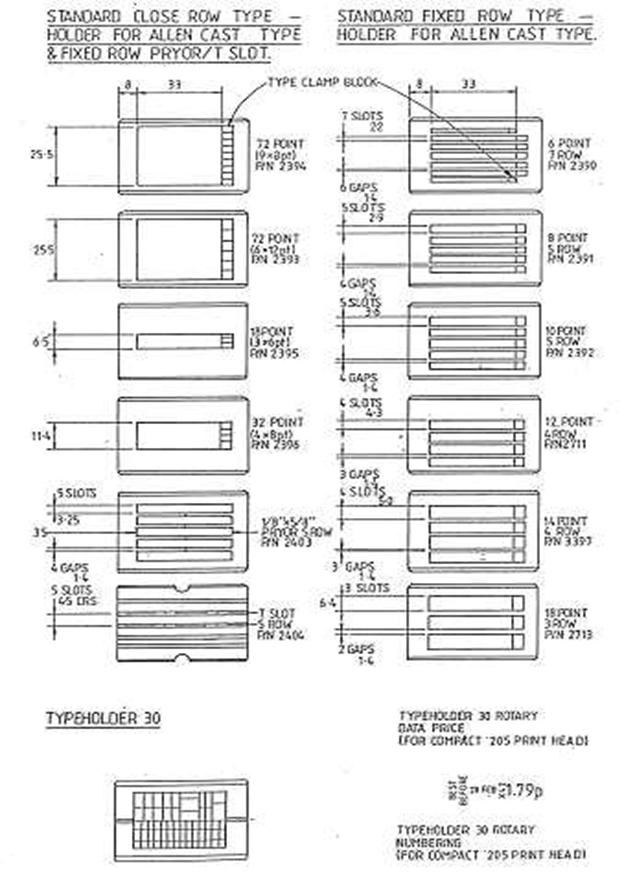

Typeholder 30 Standard Range

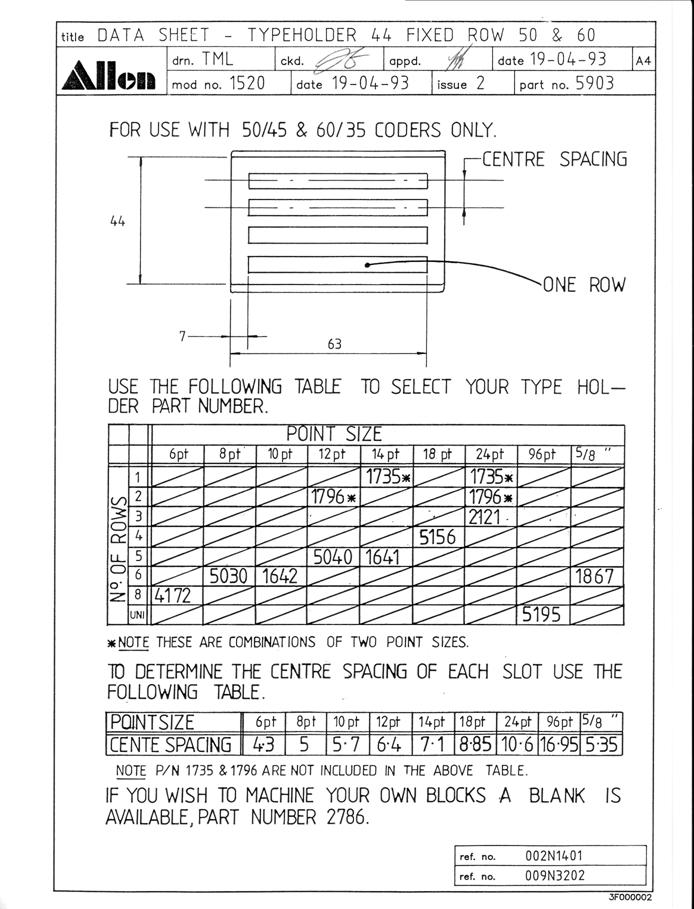

Универсальный строчный держатель шрифтов (“Fixed Row and Universal”), 44 мм

Держатель шрифтов с Т-образными пазами(“T-Slot”), 44 мм

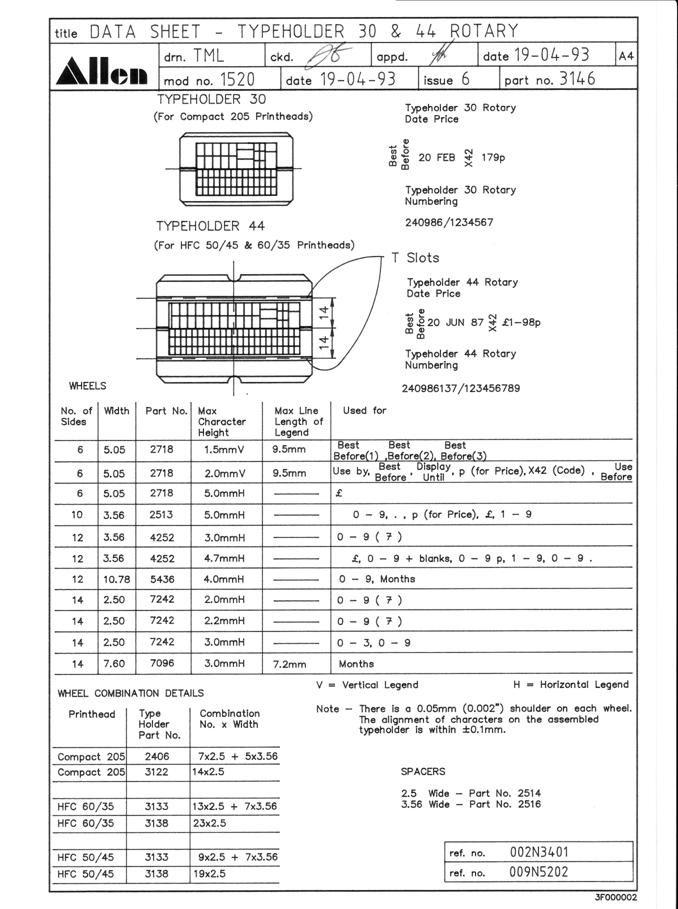

Держатель символьных колесиков (“Rotary Flickweel”), 30 мм и 44 мм

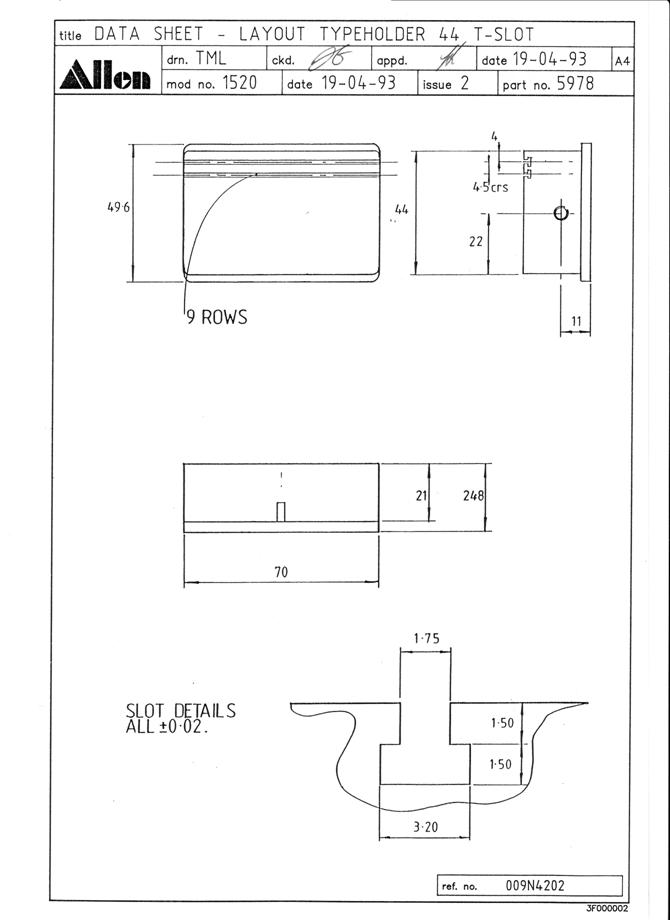

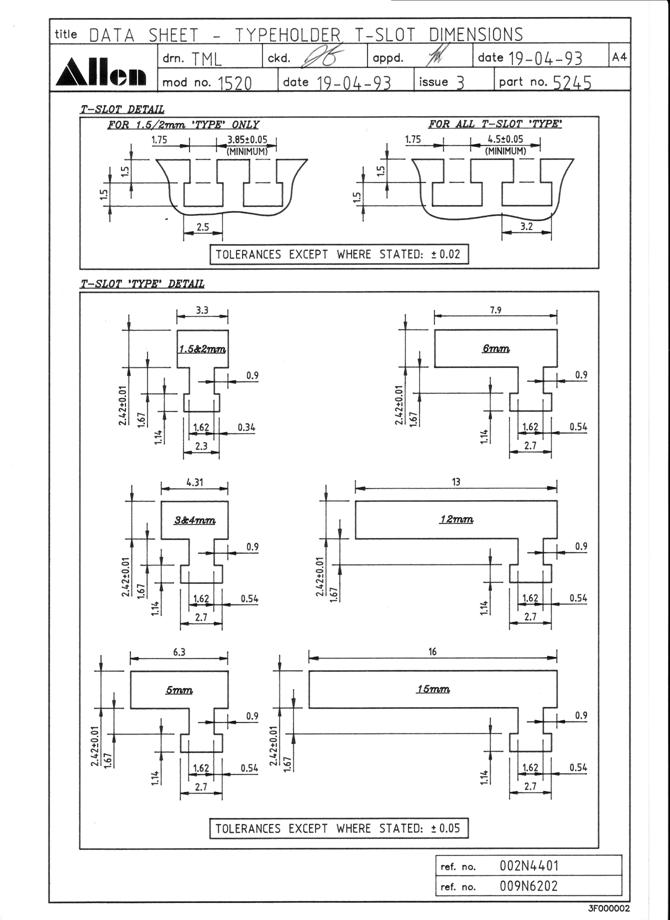

Основные размеры держателя шрифтов с Т-образными пазами (“T-Slot”)

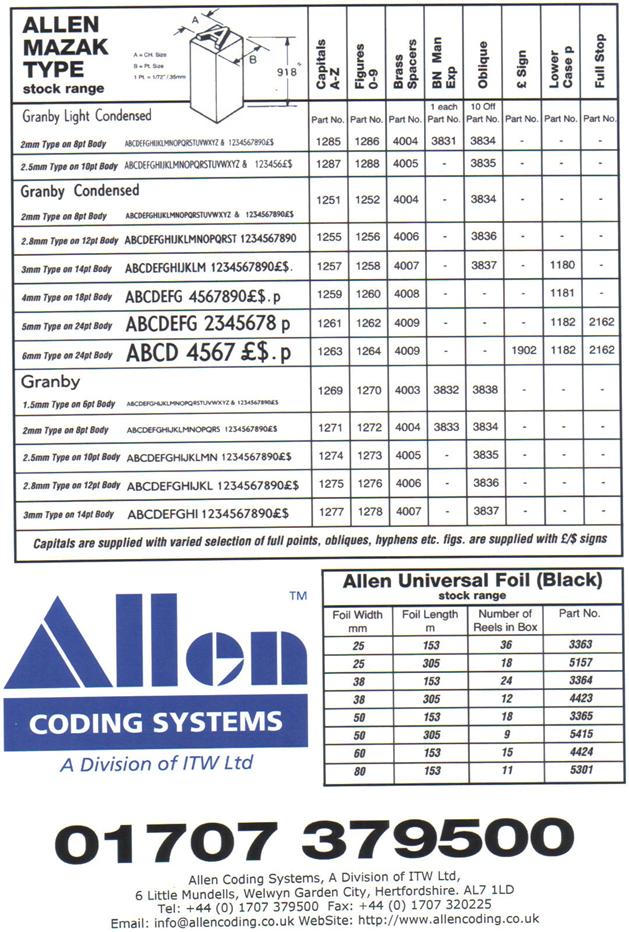

Ассортимент литых наборных шрифтов

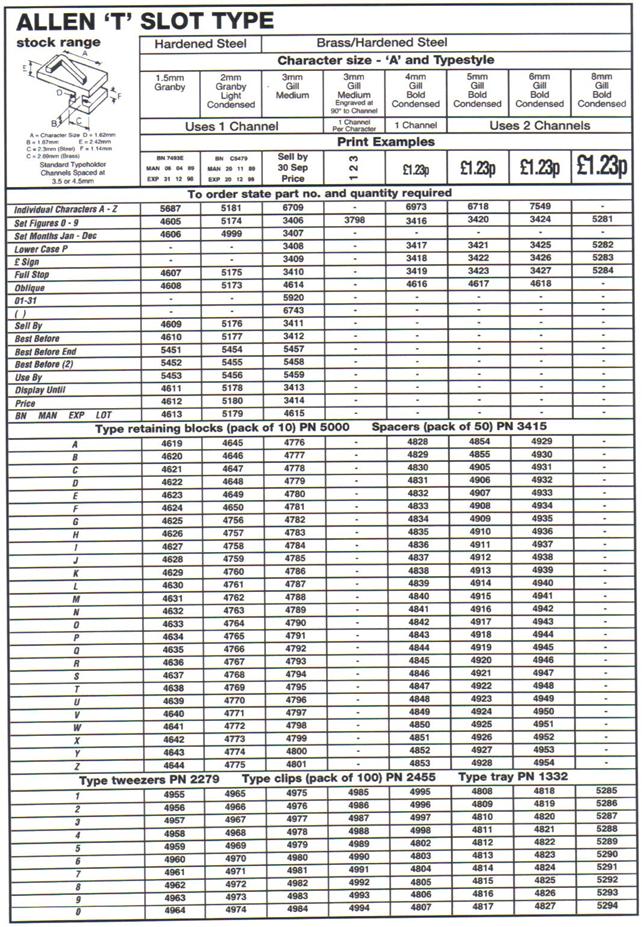

Ассортимент наборных шрифтов с Т-образной ножкой

Фольга для горячего тиснения

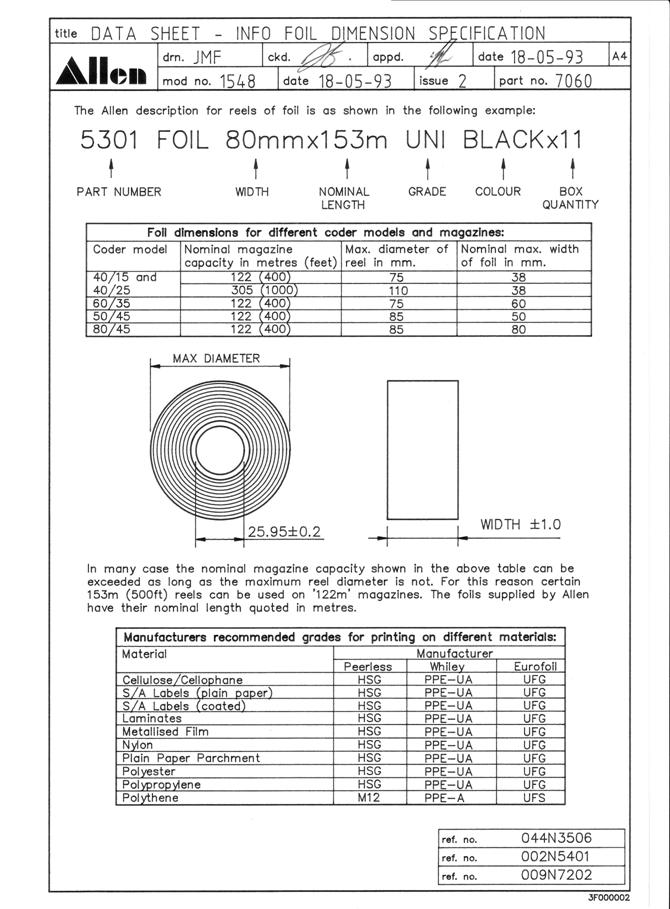

Основные параметры фольги и рулона

Запасные части

Список основных запасных частей

Наименование № по каталогу

Декельная подушка 56 x 150, силикон 4341

Декельная подушка 81 x 150, силикон 4523

Магнитная декельная подушка (Magnetic) 50 x 50 2453

Магнитная декельная подушка (Magnetic) 50 x 150 2469

Декельная подушка 56 x 150, композит / алюминий 6739

Декельная подушка 81 x 150, композит / алюминий 6740

Spring Drive Belt 2271

Tension Spring 2268

Нагреватель (Heater Set) 2480

Тянущий вал, прорезиненный, в кассету для 205 (Rubber Roller Tape Drive 205) 2265

Heater Block Detent Set 2657

Gasket and Seal Set 2788

Набор предохранителей для блока питания (Fuse Set Power Pack) 7014

Switch Bulb 28v 2478

Additional Spares – Variable Temperature Model

Lead Fab’n VT 6825

Heater Fab’n 205 VT (120W) 7581

Heater Fab’n 214 VT (60W) 7579

Thermocouple Fab’n 6752

Additional Spares – IP65 Model

Heater Fab’n 205 IP65 7252

Heater Fab’n 214 IP65 7253

Switch Rubber Boot 7601

Strip Extended Neoprene 7602

Tape Index Knob Seal 7603

Lead Fab’n 7604

FRO PCB Cylinder End Plate 205 7605

FRO PCB Cylinder End Plate 214 7606

Spring Drive Belt 205 400ft 7607

Spring Drive belt 205 1000ft 7608

Spring Drive Belt 214 400ft 7609

Dancing Arm Spring 1000ft 7610

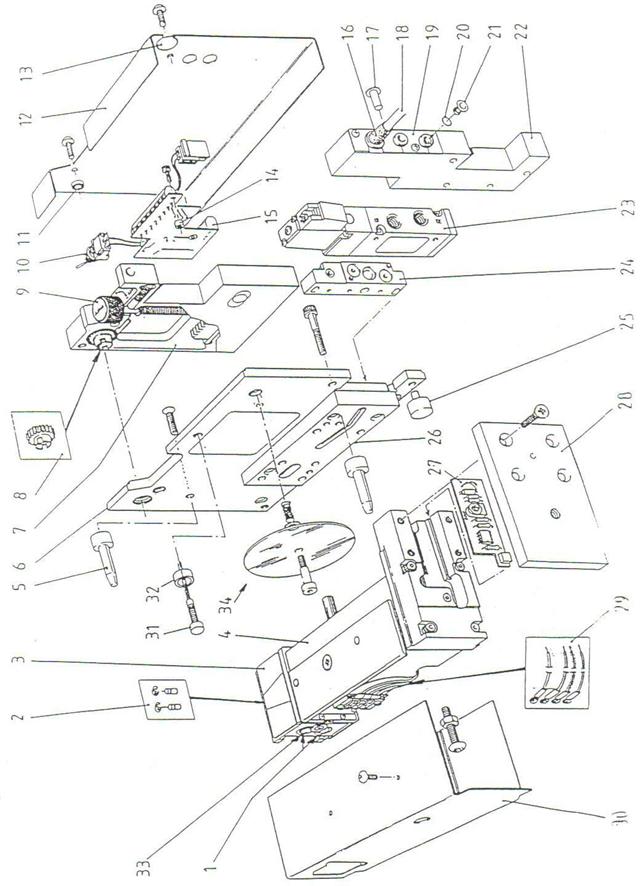

Схема корпуса принтера 205

Список деталей корпуса принтера 205

№п/п Наименование № по каталогу Кол-во

1 Heater Set Compact 205 2480 1

Heater Fab’n Compact 205 VT (120W) (Pair) 7581 1

2 Heater Block Detent Set (Pair) 2657 1

3 Heater Block Assembly 2830 1
