Безопасность жизнедеятельности методические указания к выполнению лабораторных работ (стр. 2 )

Нормированное значение КЕО является минимально допустимым. Если КЕОфакт<КЕОнорм,, то условия зрительной работы не соответствуют требованиям охраны труда.

К мероприятиям по улучшению естественного освещения рабочих мест относится рациональная расстановка оборудования, своевременная очистка стекол световых проёмов и др.

Таблица 1

Группы административных районов по ресурсам светового климата (СП 52.13330.2011)

Пояс светового климата	Административные районы
I	Мурманская обл., Карелия, Архангельская обл. (севернее 64° с. ш.), Ненецкий авт. округ (севернее 66° с. ш.), Ямало-Ненецкий авт. округ (севернее 68° с. ш.), Таймырский авт. округ (севернее 73° с. ш.), Чукотский авт. округ (севернее 67° с. ш.)
II	Литва, Латвия, Эстония, Псковская, Новгородская, Калининская, Ленинградская, Костромская, Вологодская, Архангельская области (южнее 64° с. ш.)
III	Белорусия, Смоленская, Брянская, Калужская, Московская, Орловская, Тульская, Курская, Липецкая, Воронежская, Рязанская, Владимирская, Ивановская, Горьковская области, Мордовская, Чувашская, Татарская, Марийская, Башкирская, Пензенская, Тамбовская, Кировская; Ульяновская, Куйбышевская, Саратовская, Пермская, Свердловская, Челябинская, Оренбургская, Тюменская, Курганская, Омская, Новосибирская, Кемеровская области, Томская обл., Красноярский край (южнее 63° с. ш,), Иркутская обл., Якутия (южнее 63° с. ш.). Хабаровский край (севернее 55° с. ш.), Камчатская обл.
IV	Украина, Молдавия, Белгородская обл., Ростовская, Волгоградская области, Калмыкия, Астраханская область, Казахстан, Алтайский край, Тувинская обл., Бурятская АО, Читинская, Амурская области, Хабаровский край (южнее 55° с. ш.). Приморский край, Сахалинская обл.
V	Крымская обл., Краснодарский, Ставропольский края и все южнее на Кавказе; Туркменистан, Узбекистан, Таджикистан, Киргизстан.

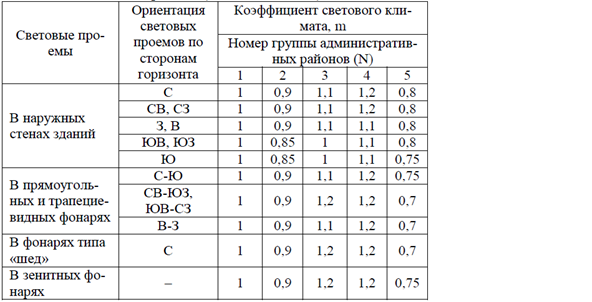

Таблица 2

Коэффициенты светового климата (mN) в зависимости от группы административного района и ориентации световых проемов по сторонам горизонта (СП 52.13330.2011)

Рис. 1. Люксметр Ю-116: 1 – полусферическая насадка К; 2,3,4 – насадки с коэффициентами ослабления: М=10 , Р=100, Т=1000 соответственно; 5 – фотоэлемент; 6 милливольтметр.

Люксметр Ю-116 (рис. 1) состоит из фотоэлемента 1 с набором поглотительных насадок 8 и гальванометра 2. Прибор имеет две шкалы измерения: от 0 до 30 лк, и от 0 до 100 лк, и соответствующие им кнопки управления. Наибольшую погрешность измерений прибор дает при малых отклонениях стрелки гальванометра. Поэтому на каждой шкале точкой обозначено допустимое начало измерения. Па шкале 0-30 эта точка находится над отметкой 5 лк, а на шкале 0-100 лк над отметкой 17 лк имеется корректор для установки стрелки в нулевое положение.

Для измерения больших освещенностей (свыше 100 лк) на фотоэлемент надевают насадки. К люксметру прилагаются четыре насадки, имеющие обозначение К, М, Р, Т. Насадка К выполнена из белой светорассеивающей пластмассы в виде полусферы и служит для уменьшения косинусной погрешности, связанной с углом падения света на фотоэлемент. Насадка К применяется только совместно с одной из трех других насадок М, Р или Т. Показания прибора при использовании насадок умножают на соответствующий коэффициент ослабления, значения которого приведены в табл. 3.

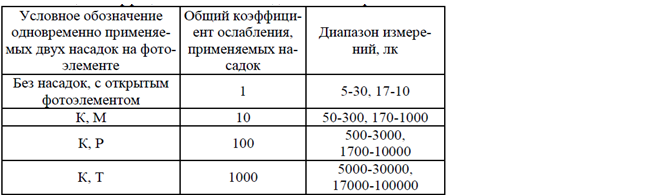

Таблица 3

Общий коэффициент ослабления и диапазон измерений

В условиях данной лабораторной работы для определения фактического КЕО используется фотометрический метод, основанный на измерении уровня естественного освещения в исследуемой точке и под открытым небосводом с помощью люксметра «ТКА-ПКМ» (41).

Принцип работы прибора описан в лабораторной работе № 2. Порядок работы прибора описан в прил. 1.

Практическая часть

1. Определение коэффициента естественной освещенности

1. Отключить искусственное освещение.

2. Подготовить люксметр люксметр Ю-116 к работе.

3. Измерить освещенность (Евн) поверхности рабочего стола.

4. Используя выражение (1), определить фактическое (рассчитанное) значение КЕО для поверхности рабочего стола.

5. С помощью выражения (2) найти нормируемую величину КЕО(еN).

7. Результаты измерения освещенности на рабочем месте занести в табл. 4.

Таблица 4

Результаты измерения освещенности в помещении

№ п/п	Освещенность, лк	КЕОфакт. %	Разряд зрительной работы	КЕОIIIнорм.	mv	Сv	КЕОVнорм.
Ен	Ев	Ев(min)

8. Сравнить значения КЕОфакт и еN, сделать вывод о достаточности естественного освещения аудитории и допустимости проведения работ заданной характеристики в исследуемом помещении при естественном освещении. Разработать (при необходимости) мероприятия по обеспечению нормального освещения аудитории во время проведения занятий.

Контрольные вопросы:

1. Что такое естественное освещение и от чего оно зависит?

2. От чего зависит нормируемая величина КЕО?

3. Перечислите методы исследования естественного освещения.

4. Каким прибором измеряется освещенность? Принцип его работы.

5. Какими документами нормируется естественное освещение на рабочих местах?

Исследование искусственного освещения

Цель работы: познакомиться с методами исследования искусственного освещения.

Оборудование: прибор комбинированный «ТКА-ПКМ» (41) (люксметр + яркомер + термогигрометр).

Теоретическая часть

Актуальность работы. Известно, что достаточное искусственное освещение обеспечивает не только нормальную жизнедеятельность и работоспособность, но и определяет эмоциональное состояние, жизненный тонус, благоприятствует нормальному самочувствию человека. Длительное световое голодание приводит к снижению иммунитета, функциональным нарушениям в деятельности центральной нервной системы. Таким образом, необходима регулярная оценка характеристик искусственного освещения на предмет их оптимальности для выполнения человеком зрительных работ различных классов

Назначение искусственного освещения – создать благоприятные условия видимости, сохранить хорошее самочувствие человека и уменьшить утомляемость глаз.

Наиболее распространенным в настоящее время является электрическое освещение от ламп накаливания, люминесцентных ламп трубчатого типа, компактных люминесцентных ламп (КЛЛ), светодиодных ламп.

Нормирование производственного освещения производится с помощью свода правил СП 52.13330.2011 «Естественное и искусственное освещение», межотраслевых норм и отраслевых нормативных документов по охране труда. Для помещений с персональными компьютерами нормирование освещения осуществляется СанПиН 2.2.2/2.4.1340-03 «Гигиенические требования к персональным электронно-вычислительным машинам и организации работы». В жилых и общественных зданиях нормы освещенности устанавливаются СанПиН 2.2.1/2.1.1.1278-03 «Гигиенические требования к естественному, искусственному и совмещенному освещению жилых и общественных зданий».

Искусственное освещение изучают в начале осенне-зимнего сезона в вечернее время. В общественных зданиях уровни искусственной освещенности надо измерять во всех помещениях, а в жилых зданиях такие исследования выполняют лишь по индивидуальным обращениям жителей.

В условиях данной лабораторной работы для определения фактического КЕО используется фотометрический метод, основанный на измерении уровня естественного освещения в исследуемой точке и под открытым небосводом с помощью люксметра «ТКА-ПКМ» (41).

Принцип работы прибора описан в лабораторной работе № 1. Порядок работы прибора описан в прил. 1.

Практическая часть

1. Проверка соответствия искусственной освещенности в помещении на предмет соответствия гигиеническим требованиям

Задание:

1. Установить минимальное нормируемое значение освещенности, а также характер, разряд и подразряд зрительной работы, минимальный размер объекта различения (прил. 3).

2. Произвести измерение искусственного освещения в данном помещении с помощью прибора комбинированного «ТКА-ПКМ» (41) (люксметр + яркомер + термогигрометр).

3. Уровень освещенности замеряют в 8-10 точках при площади помещения 15-20 м2 и в 3-4 точках в помещениях меньшей площади, как под светильниками, так и между ними. Из полученных данных выводят среднее значение освещенности. Средний уровень освещенности при выполнении зрительной работы средней точности должен быть не менее 100 лк при совместном действии всех светильников, установленных в помещении.

4. Определить наличие пульсации при газоразрядных лампах. Занести результаты исследования искусственного освещения втабл. 5:

Для этого следует, держа в руке карандаш или авторучку, быстро махать этим предметом в горизонтальной плоскости. При наличии пульсации предмет покажется имеющим многократные контуры. Если эти контуры едва различимы, то ограничение пульсации удовлетворительно, нет опасности стробоскопического эффекта.

Таблица 5

№	Тип лампы	Система освещения	Размер объекта различения, мм	Разряд зрительной работы	Фон	Контраст объекта с фоном	Подразряд зрительной работы	Освещенность, лк
Ефак лк.	Енорм. лк	Пульсация

результаты измерения искусственной освещенности помещения
