Холодный период года – период года, характеризуемый среднесуточной температурой наружного воздуха, равной +10 °С и ниже.

Теплый период года – период года, характеризуемый среднесуточной температурой наружного воздуха выше +10 0С.

Оптимальные микроклиматические условия установлены по критериям оптимального теплового и функционального состояния человека. Они обеспечивают общее и локальное ощущение теплового комфорта в течение 8-часовой рабочей смены при минимальном напряжении механизмов терморегуляции, не вызывают отклонений в состоянии здоровья, создают предпосылки для высокого уровня работоспособности и являются предпочтительными на рабочих местах

Таблица 2

Оптимальные величины показателей микроклимата на рабочих местах производственных помещений

Период года	Катего-рия работ	Темпера-тура воздуха, °С	Относитель-ная влажность воздуха, %	Скорость движения воздуха, м/с
Холодный	Iа Iб IIа IIб III	22-24 21-23 19-21 17-19 16-18	40-60 40-60 40-60 40-60 40-60	0,1 0,1 0,2 0,2 0,3
Теплый	Iа Iб IIа IIб III	23-25 22-24 20-22 19-21 18-20	40-60 40-60 40-60 40-60 40-60	0,1 0,1 0,2 0,2 0,3

Перепады температур воздуха по высоте и по горизонтали при обеспечении оптимальных величин микроклимата не должны превышать 2 °С.

Оптимальные величины показателей микроклимата на рабочих местах в помещениях должны соответствовать величинам, приведенным в табл. 2.

Допустимые микроклиматические условия установлены по критериям допустимого теплового и функционального состояния человека на период рабочей смены (8 ч.). Они не вызывают повреждений или нарушений состояния здоровья, но могут приводить к возникновению общих и локальных ощущений теплового дискомфорта, напряжению механизмов терморегуляции, ухудшению самочувствия и понижению работоспособности.

Допустимые величины показателей микроклимата устанавливаются в случаях, когда по технологическим требованиям, техническим и экономически обоснованным причинам не могут быть обеспечены оптимальные величины.

При обеспечении допустимых величин микроклимата на рабочих местах:

– перепад температуры воздуха по высоте должен быть не более 3 °C;

– перепад температуры воздуха по горизонтали не должен превышать: при категориях работ Iа и Iб – 4 °C; при категориях работ IIа и IIб – 5 °C; при категории работ III – 6 °C.

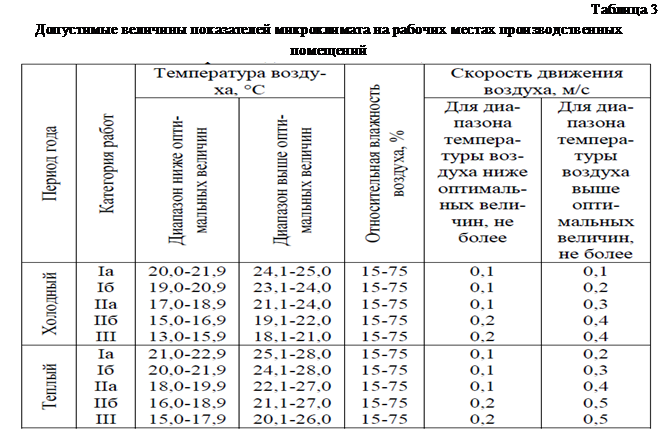

Допустимые величины показатели микроклимата на рабочих местах в помещениях должны соответствовать величинам, приведенным в табл. 3.

В производственных помещениях, в которых допустимые величины показателей микроклимата невозможно установить из-за технологических требований или экономически обоснованной нецелесообразности, условия микроклимата следует рассматривать как вредные и опасные. В целях профилактики неблагоприятного воздействия микроклимата следует применять защитные мероприятия (системы местного кондиционирования воздуха, применение средств индивидуальной защиты, помещения для отдыха и обогрева, регламентация времени работы, в т. ч. перерывы в работе, сокращение рабочего дня, увеличение продолжительности отпуска и др.).

К числу средств индивидуальной защиты от неблагоприятных климатических условий относят спецодежду, спец обувь, средства защиты рук и головы. Существуют отраслевые нормативные документы, регламентирующие сроки носки, необходимый перечень средств защиты исходя из профессий работника и территории РТ, где выполняются работы.

Рекомендуемая регламентация времени работы в пределах рабочей смены с температурой воздуха выше или ниже допустимых величин приведена в лекционных занятий.

Практическая часть

1. Измерить атмосферное давление с помощью барометра-анероида. Для чего необходимо открыть крышку прибора, слегка постучать по стеклу. Снять показания давления в Па и пересчитать в мм ртутного столба (1 мм. рт. ст. = 133,32 Па).

2. Измерить температуру и влажность воздуха с помощью комбинированного прибора «ТКА-ПКМ» (41). Для этого необходимо изучить инструкцию по использованию прибора.

Для измерения колебаний температуры по вертикали и горизонтали (пространственный температурный режим) измеряют температуру воздуха в трех точках помещения (у окна, в центре комнаты, у стены) на высоте 0,1 м, 1,0 м и 1,5 м от пола. Полученные данные занести в табл. 6 и определить перепады температуры по вертикали и горизонтали, сопоставляя их с теоретическими данными.

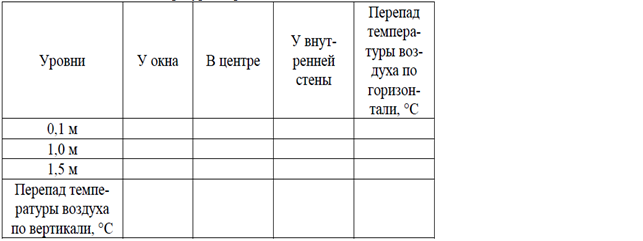

Таблица 6

Температурный режим помещения

3. Измерить скорость движения воздуха с помощью прибора комбинированного «ТКА-ПКМ» (52). Для этого необходимо изучить инструкцию по использованию прибора.

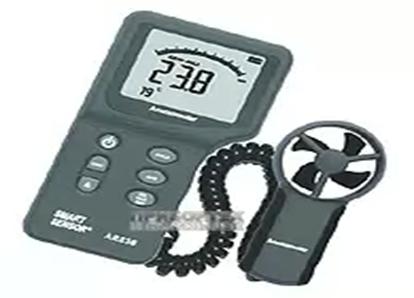

Цифровой крыльчатый анемометр SmartSensor AR836+ служит для определения действующих значений, фиксации минимальных и максимальных скоростей потока воздуха, а так же одновременного контроля и измерения температуры. Анемометр имеет функцию усреднения показаний. Конструкцию отличает простота и надежность. Для подготовки анемометра к работе необходимо осуществить подключение крыльчатого датчика к измерительному блоку, и проверив достаточный заряд батареи приступить к измерениям. Высокое качество подшипников крыльчатой системы обеспечивает продолжительный срок эксплуатации изделия и устойчивую работу при низких температурах. SmartSensor AR836+ - это простое и недорогое решение, для всех работ проводимых по измерению скорости движения воздушного потока. Анемометр с успехом применяется в промышленных и бытовых условиях, для контроля состояния и работоспособности притоков и оттоков вентиляции и прочих сооружений.

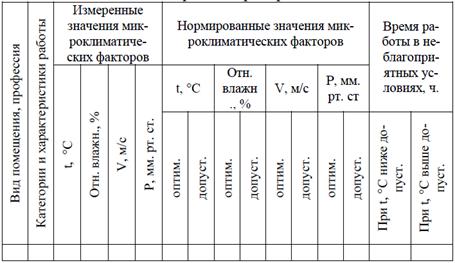

Таблица 7

Сводная таблица замеров, выбора нормативных величин

Контрольные вопросы:

1. Какими факторами определяется микроклимат помещений?

2. Как влияет микроклимат помещений на работающих?

3. Что такое абсолютная, относительная влажность?

4. С помощью, каких приборов измеряется температура воздуха, влажность и скорость движения воздуха? Принцип их работы.

5. Что такое оптимальные и допустимые значения параметров микроклимата?

6. Какими документами нормируется микроклимат на рабочих местах?

ЛАБОРАТОРНАЯ РАБОТА № 4

ИССЛЕДОВАНИЕ И РАСЧЕТ ЗАЩИТНОГО ЗАЗЕМЛЕНИЯ

Цель работы:

– ознакомиться с устройством заземления на стендовой установке;

– научиться пользоваться измерительными приборами и получить навыки определения сопротивления заземления;

– произвести расчет заземления по заданию преподавателя.

Теоретическая часть

Правила устройства электроустановок (ПУЭ) предусматривают следующие термины и определения:

– заземлением какой-либо части электроустановки или другой установки называется преднамеренное электрическое соединение этой части с заземляющим устройством;

– защитное заземление – заземление частей электроустановки с целью обеспечения электробезопасности;

– рабочее заземление какой-либо точки токоведущих частей электроустановки;

– заземляющим устройством называется совокупность заземлителя и заземляющих проводников;

– заземлителем называется проводник (электрод) или совокупность металлических соединений между собой проводников (электродов), находящихся в соприкосновении с землей;

– заземляющий проводник – проводник, соединяющий заземляющие части с заземлителем.

Заземление электроустановок следует выполнять: при напряжении 380 В и выше переменного тока; 440 В и выше постоянного – во всех случаях; при номинальном напряжении от 42 до 380 В переменного и от 110 до 440 В постоянного тока – при работах в условиях повышенной опасности и особо опасных.

Различают искусственное и естественное заземление.

На рис. 1, а представлена схема искусственного заземления электроустановки 1, состоящая из вертикальных заземлителей 3, металлических соединенных полос 2. вертикальные заземлители выполняются длиной не более 2,5 м и изготавливаются из стального проката в виде уголка 60´60 и 50´50 или из стальных труб толщиной не менее 2,5 мм.
В качестве соединительной полосы используется полосовая сталь толщиной 4 мм и более, сечением не менее 48 мм. Глубина заложения вертикальных заземлителей и полос

 – 0,5…0,8 м от поверхности земли. Расстояние между вертикальными заземлителями определяется из условия

 = 21.

В производственных помещениях (рис. 1, б) дополнительно прокладывается видимый контур по стене на высоте 0,3 м от пола, который соединяется с заземлением 2 не менее чем в двух точках 5. Электроустановки подключаются к видимому контуру параллельно.

Контроль сопротивления заземления электроустановок производится прибором М416 (измеритель сопротивления заземления). При измерении прибор следует располагать в непосредственной близости от измеряемого заземлителя , так как при этом на результате измерения сказывается сопротивление проводов, соединяющих прибор с заземлением.
