-  пульт управления турникета оснащен счётчиком проходов, указывающим на количество вошедших и вышедших людей, с возможностью сброса текущих показаний. Существует также возможность просмотра общего числа входов и выходов, а также суммарного числа проходов с момента запуска турникета в эксплуатацию. Счетчики суммарного числа проходов не сбрасываются;

-  в турникет встроена сирена, управление которой осуществляется с пульта управления или СКД;

-  в случае использования турникета в системе СКД возможно размещение считывателей на боковых поверхностях верхней крышки турникета;

-  в турникете встроена автономная СКД с базой на 500 пропусков;

-  при отключении питания турникет переходит в режим «Запрет прохода в любую сторону». В случае необходимости обеспечения прохода через турникет, при отключённом электропитании, следует воспользоваться ключами принудительной разблокировки. При возобновлении подачи электропитания на турникет принудительную разблокировку следует снять;

-  в турникете предусмотрена возможность лёгкой и быстрой замены обычных преграждающих планок на преграждающие планки «Антипаника» (описание см. в п. 7.4).

6. Устройство и принцип работы турникета

В основе работы турникета лежит механизм с поворотной турелью, наклонённой под определённым углом, а также механизм остановки поворота. Плавность хода обеспечивает встроенный гидравлический демпфер. В качестве преграждающих планок используется труба из полированной нержавеющей стали диаметром 38 мм. Длина каждой планки составляет 540 мм.

Контроллер турникета расположен внутри турникета. Поэтому для получения доступа к контроллеру (например, для подключения питания турникета, пульта управления или СКД) сначала необходимо снять нижние крышки, затем боковые, потом верхнюю.

Процесс запирания и открытия прохода осуществляется 2-мя рычагами, приводимыми в действие электродвигателями. При разрешённом проходе в какую-либо сторону загорается соответствующая стрелка Þ (Ü) на табло индикации. При закрытом проходе в обе стороны горит знак «STOP». При свободном проходе в обе стороны загораются обе стрелки Ü Þ на табло индикации.

7. Подготовка турникета к использованию

7.1 Подготовка турникета к монтажу

Подготовка к монтажу турникета производится в следующей последовательности:

-  Провести осмотр турникета на предмет целостности, отсутствия видимых повреждений и дефектов. Проверить комплектность турникета;

-  Провести осмотр фундамента (пола), на который предполагается производить монтаж установку турникета. Убедится в прочности и твёрдости пола. Пол должен быть бетонным (не ниже марки 400, группа прочности В22,5). Поверхность должна быть ровной и не иметь дефектов (выбоин, наплывов и т. д.). Временный проход должен осуществляться вдали от места монтажа турникета;

-  Подготовить место, где будет установлен турникет.

7.2. Варианты монтажа турникета. Смена направлений проходов

На рисунке 5 указано принятое по умолчанию направление проходов. Проход влево соответствует движению через турникет, при котором турель вместе с преграждающими планками вращаются против часовой стрелки. Направление прохода вправо соответствует вращение турели по часовой стрелке.

Рисунок 5. Направления проходов, принятые в данном руководстве

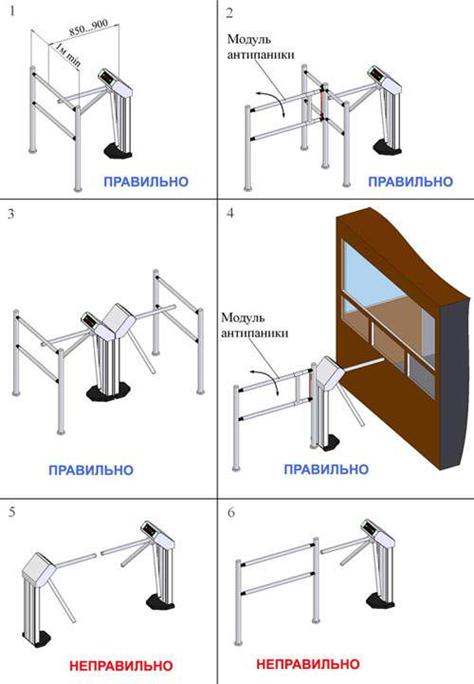

Рисунок 6. Правильные и неправильные варианты монтажа турникета

1-4 – монтаж турникета произведен правильно, 4, 5 – монтаж турникета произведен

неправильно.

При проведении монтажа турникета необходимо учитывать, что верхняя преграждающая планка должна находиться на расстоянии 5-7 см (не более) от формирователя прохода (любая поверхность перпендикулярная верхней преграждающей планке: модуль ограждения, стена и т. п.). На рисунке 6 показаны правильно и неправильно произведенный монтаж турникета. Если монтаж произведен неправильно, то при совершении прохода турель турникета не будет осуществлять поворот на требуемый угол (более 60 градусов), вследствие чего преграждающие планки вернутся в исходное состояние, и проход не будет учтен.

На рисунках 7 – 8 показаны возможные варианты монтажа турникетов. На рисунке 7 оператор, управляющий турникетом посредством пульта управления размещается лицом к турникету (к табло индикации и преграждающим планкам). Направление на вход соответствует проходу влево. Данное расположение турникета использовалось, как базовое при описании работы в данном руководстве.

Рисунок 7. Размещение турникета. Вариант N1

Рисунок 8. Размещение турникета. Вариант N2

Положение оператора на рисунке 8, аналогично положению на рисунке 7. Отличием является, то, что проход влево соответствует выходу. На рисунках 9 и 10 оператор находится сзади турникета.

Рисунок 9. Размещение турникета. Вариант N3

Рисунок 10. Размещение турникета. Вариант N4

Смена значения направлений проходов и варианта расположения пульта управления производится двумя способами:

-  Перемычкой смены направления прохода (выбора расположения пульта управления);

-  Посредством пульта управления.

По умолчанию в ячейке «Количество входов» отображается число проходов влево, а в «Количество выходов» - число проходов вправо. Для перемены местами ячеек необходимо одновременно нажать на кнопки «Сброс показаний» и «Всего проходов». Затем, не отпуская их, на 3 секунды нажать кнопку «Сброс питания».

Перемычка используется для выбора варианта расположения пульта управления. При поставке турникета перемычка не установлена. После установки перемычки изменяется назначение кнопок пульта управления. Кнопки, которые при снятой перемычке разрешают направление прохода влево, при установленной разрешают проход вправо. Фактически, после установки перемычки, все электронные органы управления турникетом меняются «зеркально». То есть также меняются местами входы управления СКД «LEFT» и «RIGHT», каналы MLan «MLan LEFT» и «MLan RIGHT», выходы подтверждения прохода «PASS LEFT» и «PASS RIGHT».

В таблице 5 приведено в соответствие положение перемычек и способа монтажа турникета.

Таблица 5. Соответствие положения перемычек способу монтажа турникета

Вариант монтажа №	Рисунок	Положение перемычки смены направления прохода	Произвести одновременное нажатие кнопок «Сброс показаний» и «Всего проходов» на пульте
1	7	Снята	Нет
2	8	Снята	Да
3	9	Установлена	Нет
4	10	Установлена	Да

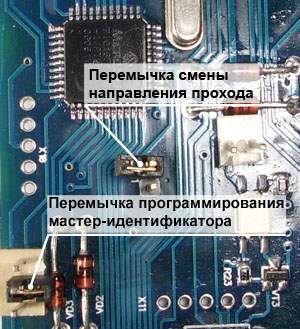

Рисунок 13. Перемычки настройки контроллера турникета

Таблица 6 представляет собой расширенный вариант таблицы 5. В ней дополнительно указано назначение кнопок пульта управления, ячеек индикатора пульта управления, а также некоторых клемм контроллера турникета (клеммы подключения считывателей и контроллеров посредством командного интерфейса) в зависимости от положения перемычек и нажатия кнопок смены направления прохода. При подключении турникета после проведения его монтажа в соответствие со схемами, приведенными на рисунках 7-10, необходимо руководствоваться таблицей 6.

Таблица 6. Соответствие положения перемычек способу монтажа турникета.

Положение перемычки «смена направления прохода»	Снята	Установлена
Производилось одновременное нажатие кнопок «Сброс показаний» и «Всего проходов» на пульте	Нет	Да	Нет	Да
Вариант монтажа №	1	2	3	4
Рисунок	7	8	9	10
Назначение:
прохода влево	Вход	Выход	Выход	Вход
прохода вправо	Выход	Вход	Вход	Выход
кнопки однократно влево	Вход (Влево)	Выход (Влево)	Вход (Вправо)	Выход (Вправо)
кнопки однократно вправо	Выход (Вправо)	Вход (Вправо)	Выход (Влево)	Вход (Влево)
кнопки многократно влево	Вход (Влево)	Выход (Влево)	Вход (Вправо)	Выход (Вправо)
кнопки многократно вправо	Выход (Вправо)	Вход (Вправо)	Выход (Влево)	Вход (Влево)
индикатора «количество входов»	Проходы влево	Проходы вправо	Проходы вправо	Проходы влево
индикатора «количество выходов»	Проходы вправо	Проходы влево	Проходы влево	Проходы вправо
индикатора «всего входов»	Проходы влево	Проходы вправо	Проходы вправо	Проходы влево
индикатора «всего выходов»	Проходы вправо	Проходы влево	Проходы влево	Проходы вправо
клеммы «LEFT» контроллера	Разрешение прохода влево	Разрешение прохода влево	Разрешение прохода вправо	Разрешение прохода вправо
клеммы «RIGHT» контроллера	Разрешение прохода вправо	Разрешение прохода вправо	Разрешение прохода влево	Разрешение прохода влево
клеммы «PASS LEFT» контроллера	Подтвержде­ние прохода влево	Подтвержде­ние прохода влево	Подтвержде­ние прохода вправо	Подтвержде­ние прохода вправо
клеммы «PASS RIGHT» контроллера	Подтвержде­ние прохода вправо	Подтвержде­ние прохода вправо	Подтвержде­ние прохода влево	Подтвержде­ние прохода влево
клеммы «MLan LEFT»	Считыватель влево	Считыватель влево	Считыватель вправо	Считыватель вправо
клеммы «MLan RIGHT»	Считыватель вправо	Считыватель вправо	Считыватель влево	Считыватель влево

7.3 Монтаж турникета

Установка турникета и крепление его к полу производится при снятых преграждающих планках. Крепление турникета к полу осуществляется шестью шурупами с шестигранной головкой "Глухарь"восемью анкерными болтами (d=8 мм, L=100мм) DIN 571, расположенными согласно рисунку 3.
