Содержание
|
Введение……………………………………………………………………………………... Назначение………………………………………………………………………………….. Комплект поставки…………………………………………………………...…………. Технические характеристики………………………………………………………. Описание турникета……………………………………………………………………. Устройство и принцип работы турникета……………………………………. Подготовка турникета к использованию………………………………………
Подготовка турникета к монтажу……………………………………………………..…….…
Варианты монтажа турникета. Смена направлений проходов……………….…….……
Монтаж турникета…………………………………………………………………….…….……
Монтаж и использование преграждающей планки «Антипаника»……………….….…..
Описания и схемы подключений контроллера турникета…………………..……………...
Используемые термины……………………………………………………………………………
Описание клеммных колодок контроллера турникета…………………..…………………
Подключение питания…………………………………………………………………………....
Подключение пульта управления…………………………………………………………….…..
Подключение считывателей……………………………………………………………………
Подключение турникета к контроллеру СКД посредством интерфейса RS485………
Подключение турникета к контроллеру СКД посредством командного
интерфейса……………………………………………………………………………….
Описание работы турникета при работе с пультом управления…………………….…
Описание работы турникета в составе автономной системы контроля доступа
(СКД), встроенной в базовый контроллер турникета…………………………………
Описание работы турникета в составе сетевых систем контроля доступа (СКД)……
Подготовка турникета к эксплуатации………………………………………… Эксплуатационные ограничения…………………………………………………10. Хранение и транспортирование…………………………………………………..
11. Гарантийные обязательства…………………………………………………….…
12. Утилизация…………………………………………………………………………………
13. Свидетельство об упаковывании и приемке………………………..……..
1. Введение
Настоящее руководство по эксплуатации является эксплуатационным документом, объединенным с паспортом турникета, и предназначено для ознакомления с устройством и работой турникета-трипода тумбового ТB-01 (далее – турникета). В данном руководстве также приведены рекомендации по монтажу турникета и его подключению к системам контроля доступа и учета рабочего времени (далее СКД).
Руководство устанавливает правила эксплуатации, соблюдение которых обеспечивает поддержание турникета в рабочем состоянии на протяжении установленного срока эксплуатации.
2. Назначение
Турникет предназначен для управления потоками людей на проходных промышленных предприятий, банков, бизнес-центров, аэропортах, вокзалах и т. д., а также для учета рабочего времени в составе СКД.
Турникет ТB-01 производится в двух исполнениях, описание которых приведено в таблице 1.
Таблица 1. Исполнения турникетов
Обозначение исполнения | Отличительные признаки |
ТB-01S | Лицевые панели выполнены из полированной нержавеющей стали. |
ТB-01G | Лицевые панели выполнены из полированной нержавеющей стали, покрытой нитридом титана (под золото). |
Для размещения турникета на месте эксплуатации требуется площадь размером 1.2м2.
Номинальные значения климатических факторов:
а) Для эксплуатации турникета в рабочем состоянии:
- помещение с параметрами микроклимата по ГОСТ ИСО 14644-1-2002 (класс 5 ИСО, эксплуатируемое состояние; заданные размеры частиц - 0,5 мкм, 3520 частиц/м3);
- пределы температуры: от 0 до +50°C;
- относительная влажность 98%.
б) При нахождении турникета в нерабочем состоянии (хранение и транспортирование, перерывы в работе):
- пределы температуры: от -20 до +50°C;
- относительная влажность 98%.
Наличие агрессивных газов и паров кислот в помещении недопустимо.
Питание турникета допускается только от постоянного тока напряжением 12В (±10%). Питание от сети переменного тока напряжением 220В допускается только при использовании внешнего блока питания с выходным током не менее 1,5 А при напряжении 12В±10%.
Требования к качеству электрической энергии - по ГОСТ 13109-97.
По способу защиты человека от поражения электрическим током турникет относится к классу защиты I по ГОСТ 12.2.007.0-75.
Турникет не предназначен для эксплуатации во взрывоопасных и пожароопасных зонах по «Правилам устройств электроустановок» (ПУЭ).
3. Комплект поставки
Турникет состоит из частей и комплектов, перечисленных в таблице 2. Турникет и его составные части изображены на рисунке 1.

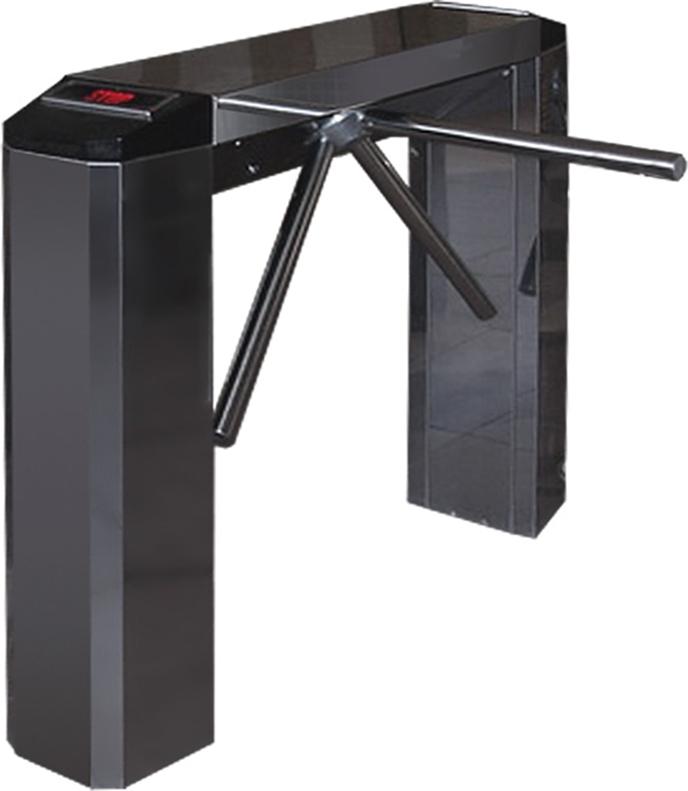

Рисунок 1. Турникет - трипод TB-01
1 – стойка турникета; 2 – нижняя крышка; 3 – преграждающие планки; 4 – боковая крышка; 5 – верхняя крышка; 6 – табло индикации.
Таблица 2. Базовый комплект поставки
Наименование | Кол-во (шт.) |
Турникет-трипод тумбовый | 1 |
Пульт управления турникетом со счетчиком проходов | 1 |
Кабель подключения питания турникета | 1 |
Ключ принудительной разблокировки механизма на вход (выход) | 4 |
Руководство по эксплуатации (паспорт) | 1 |
Упаковка | 1 |
По согласованию с заказчиком турникет также может комплектоваться дополнительным оборудованием, перечисленным в таблице 3.
Таблица 3. Дополнительное оборудование
Наименование | Кол-во (шт.) |
Преграждающие планки | 3 |
Преграждающие планки «антипаника» | 3 |
Считыватели бесконтактные Proximity, 125 кГц для работы в составе автономной либо сетевой СКД | 2 |
Считыватель бесконтактный контрольный Proximity, RS232 (USB) для занесения карт доступа в память концентратора. | 1 |
Мастер-карта для занесения карт доступа в автономную память контроллера | 1 |
Концентратор (используется для работы в составе сетевой СКД). Может использоваться для подключения до 4 турникетов. | 1 |
Конвертер интерфейсов RS422/USB для подключения концентратора к компьютеру | 1 |
Программное обеспечение «Эпикур V3» для управления системой контроля доступа и учета рабочего времени | 1 |
ИБП 12В, 2А с аккумулятором на 7А/ч | 1 |
4. Технические характеристики турникета
Технические характеристики турникета приведены в таблице 4. Габаритные размеры турникета приведены на рисунке 2.

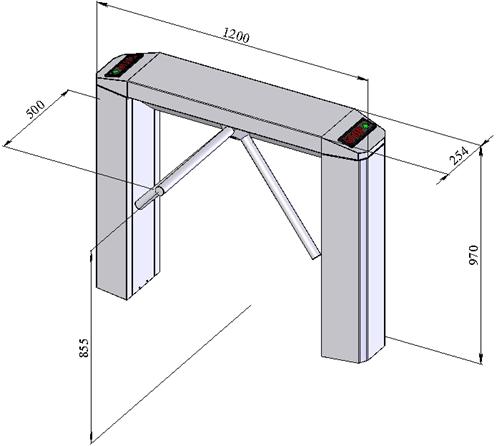

Рисунок 2. Габаритные размеры турникета
Таблица 4. Технические характеристики турникета
Параметр | Единица измерения | Значение |
Напряжение сети переменного тока (при использовании внешнего блока питания) | В | 220 ± 22 |
Частота переменного тока | Гц | 50 ± 0,5 |
Напряжение питания турникета | В | 12 ± 1,2 |
Максимально потребляемый ток: | ||
В режиме ожидания | А | 0,3 |
В режиме прохода в одном из направлений | А | 0,6 |
В режиме свободного прохода в обоих направлениях | А | 1,15 |
Габаритные размеры стойки турникета (см. рисунок) | мм | 1200х754х970 |
Длина преграждающей планки | мм | 500 |
Длинна кабеля пульта управления (не менее) | м | 6 |
Длинна провода питания (не менее) | м | 6 |
Масса турникета (не более) | кг | 50 |
Пропускная способность турникета в режиме свободного прохода | чел./мин. | 60 |
Пропускная способность турникета в режиме однократного прохода | чел./мин. | 30 |
Срок эксплуатации | мес. | 96 |
Гарантийный срок эксплуатации | мес. | 24 |
5. Описание турникета
Турникет ТB-01 обладает следующими особенностями:
- турникет может работать как от пульта управления, так и в составе автономной или сетевой СКД;
|
