Транзисторно-ключевой сварочный выпрямитель (стр. 2 )

Рис.1 TRANSPOCKET 1500

КОНЦЕПЦИЯ АППАРАТА

ОСНОВНЫЕ ЗАМЕЧАНИЯ

По сравнению со стандартным источником мощности TP1500 версии TP1500RC и TP1500 TIG предлагают более высокий уровень функциональных возможностей.

Все три версии источников мощности имеют малые габариты и встроенные функции, обеспечивающие эксплуатацию в полном объеме.

TP1500RC

Источник мощности TP1500RC имеет разъем для подключения оборудования дистанционного управления TR1500 и педали дистанционного управления TR1500F.

Это оборудование, которое может быть подключено к разъему на источнике мощности TP1500RC, идеально подходит для регулировки сварочного тока во время сварки.

TP1500TIG

По сравнению с источником мощности TP1500RC, TP1500TIG предлагает дополнительные функции для ТИГ сварки.

Сварочная ТИГ-горелка AL 1500 (с газовым разъемом) специально сконструирована для работы с источником мощности TP1500TIG. Кроме того, сварочная горелка имеет потенциометр для установки сварочного тока в процессе сварки.

Очень удобная функция «ТИГ-сварка пульсирующая дуга » особенно подходит для лучшего переноса металла и умень-шения сварочных чешуек.

Эти свойства сочетаются с горелкой контактного поджига и уникальной функцией ТИГ комфорт-стоп.

Функция ТИГ комфорт-стоп позволяет плавно уменьшать сварочный ток в конце сварки без комплектации сварочной горелки горелочным триггером и проводами управления.

Уменьшение сварочного тока ини-циируется простым подъемом и опус-канием сварочной горелки. Непре-рывное, плавное уменьшение сварочного тока позволяет обеспечить надежную газовую защиту заварки кратера и эффективную заварку кратера.

Разумное управление газовым потоком позволяет надежно и оптимально защитить сварочный шов защитным газом. Подобно функции ТИГ комфорт-стоп, эта функция так же осуществляется без горелочного триггера и проводов управления. После поджига дуги, защитный газ подается и затем автоматически отключается после завершения сварки.

В зависимости от установленного сварочного тока (от 10 А до 150 А) время завершения газового потока будет в диапазоне от 3 до 10 секунд.

ВАРИАНТЫ ИСПОЛЬЗОВАНИЯ.

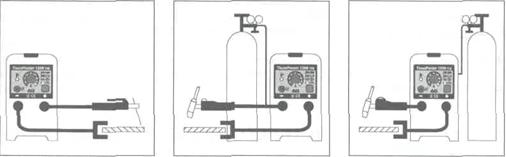

Рис.2 Рис. 3 Рис.4

Рис.2 TP 1500 в комплекте для сварки штучным электродом

Рис.3 TP 1500 в комплектации для ТИГ сварки

Рис.4 TP 1500 TIG комплект со сварочной горелкой AL 1500

ОПИСАНИЕ УПРАВЛЕНИЯ

Рис.5 Общий вид TP1500

Рис.6 Источник мощности TP1500 TIG:

Эксплуатационная панель управления и индикации.

1.  Включатель питания

2.  Кнопка выбора сварочного процесса

-  сварка штучным электродом 3 .

-  сварка штучным электродом с CEL-покрытием 4 .

-  ТИГ сварка 5 .

-  ТИГ сварка пульсирующей дугой 6 (только для TP1500 TIG).

Внимание! Даже если Вы отключите аппарат от сети, выбранный режим сварки будет сохранен (запомнен).

7 Круговая шкала сварочного тока….. для непрерывного и плавного упра-вления сварочным током.

8 Многофункциональный индикатор светится, когда оборудование перегрето.

А +- Токовый контакт с байонетным разъемом … для подключения:

-  электрододержателя или земляного кабеля при сварке штучным электро-дом (согласно типу электрода)

- земляной кабель при ТИГ сварке

В - - Токовый контакт с байонетным разъемом для подключения:

-  электрододержателя или земляного кабеля при сварке штучным электродом

-  сварочной горелки при ТИГ сварке

С Разъем для подключения:

-  оборудования дистанционного упра-вления (только для TP 1500 RC и TP 1500 TIG)

-  провода управления сварочной горелки AL 1500 (только для TP1500 TIG)

D Разъем подключения защитного газа (только TP1500 TIG) … для подключения

газового шланга, когда используется сварочная горелка AL 1500

Е Пылевой фильтр на входе вентилятора:

-  защищает аппарат от попадания пыли

Внимание! Мы рекомендуем исполь-зовать пылевые фильтры в источниках мощности.

ВВОД В ЭКСПЛУАТА-ЦИЮ ИСТОЧНИКА МОЩ-НОСТИ

Внимание! Прежде чем использо-вать аппарат, прочитайте раздел «Правила безопасности».

ИСПОЛЬЗОВАТЬ ТОЛЬКО ПО НАЗНАЧЕНИЮ

Сварочный аппарат предназначен только для сварки штучным электродом и TIG сварки. Другое использование или использование не по назначению, является использованием «в других целях» и изготовитель снимает с себя все обязательства.

К «использованию не по назначению» относится:

-  несоблюдение «Инструкции по эксплуатации»

-  невыполнение всех предписанных инструкций и профилактических работ.

Внимание! Никогда не используйте сварочный аппарат для разморажи-вания труб.

УСТАНОВОЧНЫЕ РЕГУЛИРОВКИ

Сварочный аппарат проверен на соответствие «степени защиты IP23 », что означает:

- защита от проникновения твердых внешних предметов диаметром более 10 мм внутрь аппарата;

- защита от капель дождя при угле отклонения до 60° от вертикали.

Сварочный аппарат может использоваться на открытом воздухе согласно IP23.

Тем не менее, электрические компоненты должны быть защищены от прямого попадания воды.

Внимание!Размещайте сварочный аппарат на горизонтальной, устойчивой, твердой поверхности. Сварочный аппарат - инструмент, который представляет опасность для персонала.

Вентиляционный канал очень важен для работы. Перед изменением местоположения аппарата, убедитесь, что это не перекроет доступа охлаждённого воздуха через входные и выходные отверстия во фронтальной и тыльной панелях.

Не допускайте попадания внутрь любых металлических предметов.

ПОДКЛЮЧЕНИЕ ПИТАНИЯ

Сварочный аппарат включается при подаче номинального питающего напряжения на плату. Питающий кабель и вилка предустановленны. Для уточнения номинала плавкого предохранителя питающего напряжения, смотрите, пожалуйста, технические параметры.

Сварочный аппарат может работать от напряжения питания 230V ( +/- 15%), т. е. в диапазоне от 195V до 2265V.

Функционирование с несоответствую-щим питающим напряжением снимает все гарантийные обязательства.

Рис. 7. Диапазон питающего напряжения

Внимание! Если аппарат разработан для работы от специального напряжения, в технических параметрах делается специальная пометка. Питающий кабель, вилка и плавкий предохранитель должны соответствовать данному напряжению питания.

ПОДКЛЮЧЕНИЕ К ПИТАЮЩЕЙ СЕТИ

ПРЕДОСТЕРЕЖЕНИЕ! Исполь-зуемая вилка должна точно соответствовать питающему напряжению и току потребления сварочным аппаратом, указанным в технических параметрах.

ПРЕДОСТЕРЕЖЕНИЕ! Плавкий предохранитель питающей сети должен соответствовать потребляемому току сварочного аппарата.

СВАРКА ЭЛЕКТРОДОМ

Вставьте сварочный кабель в токовые разъемы А и В, в соответствии с типом электрода и поверните их по часовой стрелке до отказа.

Включите аппарат в сеть

Включите переключатель питания 1 в положение « I »

Внимание! Так как Вы перевели переключав позицию « I », электрод ЗАПИТАН (ПОД НАПРЯЖЕ-НИЕМ). Убедитесь, что электрод не каса-ется электрических проводников или заземленных частей, таких как рабочая поверхность, кожух аппарата и т. п.

Нажмите кнопку 2. для выбора одного из следующих процессов:

- сварка штучным электродом 3

- светится индикатор

- сварка штучным электродом с CEL-покрытием 4.

- светится индикатор

Установите значение сварочного тока круговой шкалой 7 и начните сварку.

Функция «Горячий старт»

Преимущества:

- улучшенный поджиг дуги, даже если используются электроды с плохим поджигом

- лучший прогрев основного металла в начальной фазе, исключающей холодно-скрытые дефекты.

- большая защита от шлаковых включений.

-

Рис.7а Пример функции «Горячий старт»

Описание функции:

В течение 0,5 сек. сварочный ток возрастает до определенного уровня. Этот уровень составляет одну треть от выставленного значения сварочного тока (Рис. 7а.)

Пример: Сварочный ток 90А выстав-лен круговым диском. Ток горячего старта будет 120А.

Внимание! В случае, когда установ-лен ток 120А и более, ток горячего старта ограничен 160А.

Функция «анти-стик»(анти-прилип-ание)

При значительном уменьшении длины дуги, напряжение уменьшается на столько, что электрод начинает прилипать.

Защищает от этого функция анти-стик. Если электрод прилип, источник мощности отключает сварочный ток через 1,5 сек. После этого электрод можно отделить от рабочей поверхности, сварочный процесс возобновляется без трудностей.
