Транзисторно-ключевой сварочный выпрямитель (стр. 3 )

СВАРКА ТИГ

Внимание! Не применяйте чистый вольфрамовый электрод (цветовой код - зеленый)

при установленных режимах TIG сварка 5 и TIG сварка пульсирующая дуга 6 (TP1500 TIG).

С источником мощности TP1500 TIG полный объем функций ТИГ сварки может быть обеспечен только при использовании сварочной горелки AL 1500

-  Подключите токовый контакт сварочной горелки к - разъему и по-верните его по часовой стрелке до отказа.

-  Подключите токовый контакт кабеля заземления к + разъему и повер-ните его по часовой стрелке до отказа.

-  Соберите сварочную горелку (см. Инструкцию к горелке)

-  Подключите к соответствующему разъему контакт кабеля дистан-ционного управления С (TP1500 TIG и TP1500RC):

- оборудования дистанционного контроля

- или провод управления сварочной горелки AL 1500

-  Закрепите разъем земли на рабочем металле.

-  Откройте регулятор давления на баллоне

При использовании горелки с газовым клапаном:

- подключите газовый рукав к регулятору давления.

При использовании сварочной горелки AL 1500 (только TP1500 TIG):

-подключите регулятор давления газовым шлангом к газовому разъему D.

- затяните фиксирующую гайку

- Откройте вентиль на баллоне

- Подключите аппарат к сети

- Включите питание на аппарате

Внимание! При включенном питании на аппарате, вольфрамовый электрод ПОД НАПРЯЖЕНИЕМ. Убедитесь, что электрод не касается электрических проводников или заземленных частей, таких как рабочая поверхность, кожух аппарата и т. п.

При использовании горелки с газовым клапаном:

-  откройте газовый клапан на горелке и/или нажмите горелочный триггер и установите необходимый газовый поток на регуляторе давления.

При использовании сварочной горелки AL 1500 (только TP1500 TIG) для установки значения газового потока:

- отключите аппарат

- нажмите кнопку режимов 2 и запи-тайте аппарат, не отпуская кнопку 2

- загорятся все индикаторы на функ-циональной панели

- начнет течь газ

- установите необходимый поток за-щитного газа на регуляторе давления

- нажмите кнопку 2 .

- погаснут индикаторы на функцио-нальной панели

-  поток газа прекратится.

Внимание!Проконтролируйте параметр потока газа в течение 15 секунд прежде, чем нажмете кнопку 2

- нажмите функциональную кнопку 2 для выбора одного из следующих процессов:

- процесс ТИГ сварки 5

- светится индикатор

- процесс ТИГ сварка пульсирующей дугой

- светится индикатор

-  установите значение сварочного тока диском 7

-  поместите керамический наконечник горелки в позицию поджига так, чтобы образовался зазор в 2 – 3 мм между кончиком вольфрамового электрода и рабочей поверхностью (см. рис. 8а)

-  опустите горелку до касания вольфрамовым электродом рабочей поверхности (рис 8b)

Внимание! С горелкой AL 1500 (только TP 1500 TIG): Как только горелка коснется рабочей поверхности, автоматически включается газовый поток. Если горелка останется в контакте с рабочей поверхностью более 5 секунд, сварочный ток автоматически отключится. Если это произошло, поместите керамический наконечник на рабочую поверхность для повторного поджига (как описано выше).

-  поднимите горелку и поместите ее в нормальное положение – дуга подожжена (см. рис. 8c)

-  начинайте сварку.

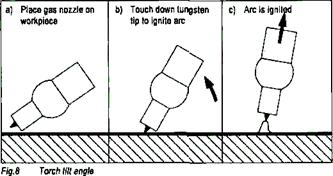

Рис. 8 . Углы наклона горелки

Функция «TIG комфорт стоп» воз-можна в источнике мощности TP1500 TIG. Если функция TIG комфорт стоп не активизирована (отключена), заварка кратера с помощью спада тока не возможна и нет завершающего газового потока.

- окончание сварки (при не активизи-рованной функции TIG комфорт-стоп)

-подымите горелку от рабочей поверх-ности до разрыва дуги

-окончание сварки (при активизиро-ванной функции TIG комфорт стоп)

- см. раздел « TIG комфорт-стоп »

ФУНКЦИЯ TIG КОМФОРТ - СТОП

Функция «TIG комфорт-стоп » доступна только в аппарате ТР 1500 TIG.

Замечание! Для того чтобы узнать, как включить и настроить данную функцию, обратитесь к разделу « Настройки ».

1 Сварка

2 Приподнимите сварочную горелку в процессе сварки

-  дуга станет заметно длинее

3 Опустите сварочную горелку

-  дуга станет заметно короче

-  включена функция « TIG комфорт-стоп »

4 Держите горелку на таком же расстоянии

-  сварочный ток будет уменьшаться до нуля

-  дуга погаснет

5 Подождите пока прекратиться подача газа и уберите горелку из рабочей области.

Рис.9 TIG комфорт-стоп.

НАСТРОЙКИ

Вы можете настроить следующие параметры

-  силу дуги (для дуговой сварки)

-  характеристику (для дуговой сварки целлюлозным электродом)

-  TIG комфорт-стоп (для режима TIG-сварки только для ТР 1500 TIG )

-  частоту (только для режима импульсной TIG-сварки в ТР 1500 TIG)

ПРИНЦИПЫ ФУНКЦИОНИРОВАНИЯ

Существует четыре режима для ТР 1500 / ТР 1500 RC и пять для ТР 1500 TIG.

Количество одновременно горящих индикатора соответствует выбранному режиму.

Количество индикаторов Режим

Не горят	Режим 0
Один	Режим 1
Два	Режим 2
Три	Режим 3
Четыре (только ТР 1500 TIG)	Режим 4

Пример: Горят три

индикатора

- установлен Режим 3.

Режим 3

Рис.10 Пример выбора режима

УСТАНОВКА ПАРАМЕТРОВ

Текущий пример показывает, как выбрать параметры для сварки штучным электродом.

-  Выберите режим сварки штучным электродом нажав и удерживая кнопку процесса 2

-  Предустановленный режим показывается 1 секунду

В зависимости от того, как долго вы держите нажатой кнопку процесса 2, параметры сварки будут изменяться с интервалом в 1 секунду.

-  Когда будет выбран нужный режим, отпустите кнопку 2

-  Выбранный режим будет сохранен

-  Будет гореть индикатор сварки штучным электродом

Замечание! Даже в случае отключения аппарата от питающей сети, выбранный режим будет сохранен.

«ХАРАКТЕРИСТИКИ ДУГИ» (СВАРКА ШТУЧНЫМ ЭЛЕКТРОДОМ)

Параметр характеристика дуги предназначен для изменения тока короткого замыкания для текущего капельного переноса.

Если штучный электрод прилипает, увеличьте значение этого параметра.

Режим 0.....................................Мягкая, мало брызгающая дуга

Режим 3 (4) ..............................Жесткая, более стабильная дуга

TP 1500 TIG TP 1500 / 1500 RC

40 A (заводская установка)	-
30 А	40 A (заводская установка)
20 А	27 А
10 А	13 А
0 А (индикаторы не горят)	0 А (индикаторы не горят)

U (V)

Рис. 11 Сварка штучным электродом: установка параметров дуги.

ПАРАМЕТРЫ ДЛЯ СВАРКИ ЦЕЛЛЮЛЕЗНЫМ ЭЛЕКТРОДОМ

Эти параметры предназначены для установки угла наклона падающей сварочной характеристики. Если есть проблемы с прилипанием электрода, установите параметры дуги на более высокое значение.

Режим 0 .............................................Мягкая, мало брызгающая дуга (вертикальная характеристика = постоянный ток)

Режим 3 (4) ..............................................Жесткая, более стабильная дуга (пологая характеристика)

TP 1500 TIG TP 1500 / 1500 RC

4 A/V(предустановлен)	-
3 A/V	4 A/V(предустановлен)
2 A/V	2.7 A/V
1 A/V	1.3 A/V
0 A/V (индикаторы не горят = постоянный ток)	0 A/V (индикаторы не горят)

Рис.12 Сварка целлюлозным электродом

ПАРАМЕТРЫ РЕЖИМА TIG КОМФОРТ-СТОП

Замечание! Этот режим доступен только в TP 1500 TIG.

TP 1500 / TP 1500 RC в конце процесса сварки ведут себя также, как и TP 1500 TIG c отключенной функцией комфорт-стоп.

Замечание! Установки в режиме TIG комфорт-стоп также могут быть применимы к режиму «TIG импульсно-дуговой сварки» (только для TP 1500 TIG).

Установки в этом режиме определяют, на какое время необходимо укоротить дугу, чтобы включить режим комфорт-стоп.

Замечание! Если сварка часто прекращается ненамеренно, установите наивысшее значение параметра TIG комфорт-стоп.

длина дуги увеличивается очень значительно

длина дуги увеличивается значительно

длина дуги увеличивается не значительно

длина дуги увеличивается очень не значительно
