Производственное освещение (стр. 1 )

ФЕДЕРАЛЬНОЕ АГЕНСТВО ПО ОБРАЗОВАНИЮ

Рыбинская государственная авиационная технологическая академия имени

ПРОИЗВОДСТВЕННОЕ ОСВЕЩЕНИЕ

Учебно - методическое пособие для практических лабораторных работ и дипломного проектирования

по курсу « Безопасность жизнедеятельности»

Рыбинск, 2007

УДК

Оглавление

	Введение	3
1	Основные теоретические положения	4
1.1.	Особенности работы зрительного анализатора	5
1.2.	Характеристики освещения и световой среды	6
1.3.	Системы и виды освещения	9
1.4.	Нормирование производственного освещения	13
1.5.	Требования к производственному освещению	19
1.6.	Источники света, осветительные приборы	21
1.7.	Светильники	24
1.8.	Системы освещения бытовых помещений	29
2.	Расчет и проектирование систем искусственного освещения	33
2.1.	Метод светового потока	33
2.2.	Точечный метод	42
3.	Экспериментальное исследование качества производственного освещения	52
3.1.	Описание люксметра и порядок работ с ним	52
3.2.	Л/р «Искусственное освещение»	54
3.3.	Л/р «Естественное освещение»	56
4.	Контрольные вопросы к отчетам по лаб. раб. «Производственное освещение»	57
	ПРИЛОЖЕНИЕ 1. Требования к освещению на рабочих местах, оборудованных ПЭВМ.	58
	ПРИЛОЖЕНИЕ 2. Освещение помещений производственных и складских зданий.	60
	ПРИЛОЖЕНИЕ 3. Аварийное (освещение безопасности и эвакуационное), охранное и дежурное освещение.	63
	ПРИЛОЖЕНИЕ 4.Схема размещения контрольных точек при исследовании освещенности.	66
	ПРИЛОЖЕНИЕ 5.Таблица нормированных значений освещенности.	67
	ПРИЛОЖЕНИЕ 6. Энергосбережение при разработке и проектировании систем искусственного освещения.	70
5.	Библиографический список	78

Введение

Российская Федерация в 2001 году подписала Европейскую социальную партию, засвидетельствовав этим факт, что приоритетным направлением внутренней государственной политики является обеспечение российским гражданам достойного жизненного уровня и прежде всего повышения качества трудовой жизни.

Сегодня нельзя рассматривать и решать проблемы сохранения здоровья трудящихся, снижения уровня производственного травматизма и профессиональной заболеваемости в отрыве от решения вопросов по созданию условий труда.

Улучшения условий труда способствует повышению безопасности труда. Необходимо направлять усилия на предотвращение несчастных случаев и профессиональных заболеваний.

Одним из факторов, обеспечивающих гигиену труда является освещение.

Кроме того, освещение создает комфортные условия, прежде всего для отпуска, занятий спортом; позволяет обеспечивать необходимый уровень безопасности для предотвращения чрезвычайных ситуаций и ликвидации из и последствий.

Цель работы – изучение нормативно–технических требований к освещению; принципов нормирования; практических навыков по экспериментальной оценке качества освещения, по проектированию и расчету систем искусственного освещения.

 1. Основные теоретические положения

Свет – это электромагнитное излучение определенной длины волны от 0,38 до 0,76 мкм.

Свет – это ключевой элемент нашей способности видеть, оценивать форму, цвет и перспективу окружающих нас предметов. Освещение исключительно важно для человека. С помощью зрения человек получает до 90% информации, поступающей из окружающего мира. Свет обеспечивает нашу способность видеть, оценивать форму, цвет перспективу окружающих нас предметов.

Правильно спроектированное и рационально выполненное освещение производственных помещений оказывает положительное воздействие на работающих, способствует повышению эффективности и безопасности труда, снижает утомление и травматизм, сохраняет высокую работоспособность. Естественное освещение в сравнении с искусственным является более качественным, его отсутствие отрицательно влияет на здоровье и настроение человека, поэтому недопустимо в дневное время заменять естественное освещение искусственным.

Правильно спроектированное освещение, цветовое оформление производственных помещений, селитебной зоны способствует повышению производительности труда, созданию комфортного самочувствия человека. С точки зрения безопасности труда неудовлетворительное освещение может стать причиной снижения производительности труда, причиной травм т. к. длительное пребывание в таких условиях приводит к отвлечению внимания, уменьшению сосредоточенности, к зрительному и к общему утомлению, ошибкам из – за трудности распознавания предметов и осознания степени риска, связанного с обслуживанием техники.

1.1.  Особенности работы зрительного анализатора

Основное назначение освещения состоит в создании условий, позволяющих глазу человека выполнять необходимую зрительную работу – обнаружить какой–либо предмет, определить его форму.

Зрение – сложный процесс. Химические и электрические явления в сетчатке глаза, передача нервных импульсов по зрительному нерву, деятельность клеток в зрительных зонах мозга – все это сложные части процесса, называемого зрением.

Глаз представляет собой сложную оптическую систему. Оптическая часть глаза в основном состоит из двояковыпуклой линзы – хрусталика.

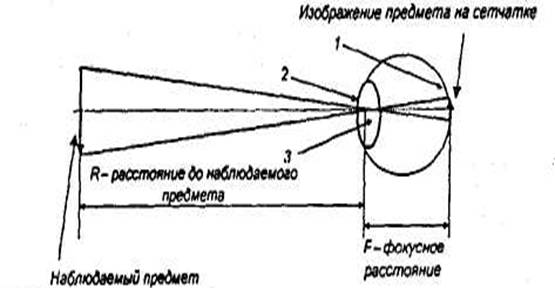

Рис. 1.1.  Глаз как оптическая система:

1– сетчатка; 2– зрачок; 3– хрусталик

Непосредственно перед хрусталиком находится радужная оболочка с круглым отверстием для зрачка, регулирующего, входящий в глаз световой поток хрусталика создает на светочувствительной поверхности сетчатки, устилающей глазное дно действительное, уменьшенное и обратное изображение фиксируемых глазом предметов.

Сетчатка имеет сложное строение и состоит из приемников света – палочек и колбочек и нервных клеток. Свет, проникающий в глаз, воздействует на фотохимическое вещество элементов сетчатки и различает его.

Светочувствительное вещество, обнаруженное в палочках, обладает высокой чувствительностью к излучениям в видимой области спектра. Колбочки содержат светочувствительное вещество, обладающее меньшей чувствительностью к излучениям работают при относительно высоких уровнях яркости. Колбочки реагируют не только на свет, но и на цветность. Это является причиной существования дневного, ночного и сумеречного зрения.

1.2. Характеристики освещения и световой среды

Освещение характеризуется количественными и качественными показателями. К количественным показателям относятся:

·  световой поток Ф – часть лучистого потока, воспринимаемая человеком как свет; характеризует мощность светового излучения, измеряется в люменах (лм);

·  сила света I – пространственная плотность светового потока; определяется как отношение светового потока dФ, исходящего от источника и равномерно распространяющегося внутри элементарного телесного угла dΩ, к величине этого угла; I = dФ / dΩ; измеряется в канделах (кд);

·  освещенность Е – поверхностная плотность светового потока; определяется как отношение светового потока dФ, равномерно падающего на освещаемую поверхность dS (м2), к ее площади: Е = dФ /dS , измеряется в люксах (лк);

·  яркость L – поверхности под углом α к нормали – это отношение силы света dIα, излучаемой, освещаемой или светящейся поверхностью в этом направлении, к площади dS проекции этой поверхности, на плоскость, перпендикулярную к этому направлению; L = dIα / (dS cos α), измеряется в (кд · м2).

Для качественной оценки условий зрительной работы используют такие показатели как фон, контраст объекта с фоном, коэффициент пульсации освещенности, показатель освещенности, спектральный состав света.

·  Фон – это поверхность, на которой происходит различение объекта. Фон характеризуется способностью поверхности отражать падающий на нее световой поток. Эта способность (коэффициент отражения ρ) определяется как отношение отраженного от поверхности светового потока  Фотр  к падающему на нее световому потоку Фпад; ρ = Фот / Фпм.
В зависимости от цвета и фактуры поверхности значения коэффициента отражения находятся в пределах 0,02...0,95; при ρ > 0,4 фон считается светлым; при ρ = 0,2...0,4 – средним и при ρ < 0,2 – темным.

·  Контраст объекта с фоном k – степень различения объекта и фона характеризуется соотношением яркостей рассматриваемого объекта (точки, линии, знака, пятна, трещины, риски или других элементов) и фона; k = (Lор – Lо) / Lор считается большим, если k > 0,5 (объект резко выделяется на фоне), средним при k = 0,2...0,5 (объект и фон заметно отличаются по яркости) и малым при k < 0,2 (объект слабо заметен на фоне).
