Руководство по эксплуатации (стр. 6 )

Подбор решет и триерных обечаек

Таблица 2

Размеры в мм

Очищаемая культура	Решетные полотна	Триерные цилиндры
Б1	Б2	В	Г	Ø ячеек коротких примесей	Ø ячеек длинных примесей

1	2	3	4	5	6	7
Пшеница	Ø 4,0-6,5 ٱ 2,3-3,0	Ø 5,0-7,0 ٱ 3,0-3,6	Ø 2,0-2,5 ٱ 1,7-2,2	Ø 2,5-3,0 ٱ 2,0-2,4	5,0	9,5
Рожь	Ø 4,0-6,5 ٱ 2,2-2,6	Ø 5,0-6,5 ٱ 2,6-3,6	Ø 1,5-2,5 ٱ 1,5-1,7	Ø 2,0-2,5 ٱ 1,7-2,0	5,0	9,5-11,2
Ячмень	Ø 4,0-5,0 ٱ 2,4-3,0	Ø 5,0-8,0 ٱ 3,6-5,0	Ø 2,5 ٱ 2,0-2,4	Ø 3,0 ٱ2,3-2,6	6,3	9,5-11,2
Овес	Ø 5,5 ٱ 2,0-2,4	Ø 6,0 ٱ 2,6-3,6	Ø 2,5 ٱ 1,7-2,0	ٱ 2,0-2,2	6,3	9,5
Кукуруза	Ø 7,0-9,0	Ø 10 ٱ 6	Ø 5,0 ٱ 3,0-5,0	Ø 6,0 ٱ 4,0-5,0
Просо	Ø 2,5-3,0 ٱ 1,7-2,0	Ø 3,0-4,0 ٱ 2,0-2,2	Ø 2,0 Ø 4,0-5,0	ٱ 1,5-1,7 Ø 5,0-6,0
Горох	Ø 6,5-8,0 ٱ6,0-8,0	Ø 8,0-9,0 ٱ 7,0	ٱ 2,4-3,6	ٱ 4,0-4,5
Гречиха	Ø 5,0- ,5 ٱ 2,4-2,6	Ø 6,0- 6,5 ٱ3,0-4,0	Ø 2,5 Ø 6,0	Ø 3,6- 4,0 Ø 6,5- 7,0		9,5
Клещевина	Ø 10- 12	Ø 12-14	ٱ 4,5	ٱ 5,0- 7,0	6,3
Соя	Ø 7,0- 8,0 ٱ 5,0- 6,0	Ø 8,0- 9,0 ٱ 6,5- 7,0	ٱ А 8,5 Ø 1,1- 1,3	ٱ .5,0 Ø 1,1- 1,2
Рапс	Ø 2,2- 2,6 ٱ 1,3- 1,4	Ø 2,8- 3,2 ٱ 1,6- 1,8	ٱ 0,8- 1,0 ٱ 2,5- 3,0	ٱ 1.1- 1,2
Сахарная свекла	Ø 0,5	Ø 7,0-8,0	ٱ 2,0-2,4	ٱ 2,4-2,6	9,5	9,5
Викоовсяная смесь	Ø 3,6-3,0	ٱ 6,5-8,0	Ø 2,5	ٱ 3,6-5,0	5,0	9,5
Житняк, пырей	ٱ 5,0	Ø 8,0	ٱ 2,0-2,6	ٱ 2,2-2,6	5,0	9,5
Лен	Ø 2,5-3,0 ٱ 0,9-1,0	Ø 3,0-3,4 ٱ 1,1-1.2	Ø 2,0	Ø 2,5 ٱ 0,8-0,9	3,6 3,6	5,0 5,0
Клевер, люцерна	ٱ 1.0-1,1	Ø 1,5-2,0 ٱ 1,2- 1,5	Ø 1,3 ٱ 0,5-0,6	ٱ 0,8-0,9	1,6	2,8
Рис	ٱ 2.4-2.8	ٱ 2,8-3,6	ٱ 2,0-2,2	ٱ 2,2-2,4
Подсолнечник	Ø 5,0-5,5	Ø 6,0-10,0	Ø 2,5-3,2	ٱ 3,2-3,6	6,3	9,5-11,2

Примечание.

Знак Ø означает решето с круглыми отверстиями, ٱ знак - решето с продолговатыми отверстиями, А - решето с треугольными отверстиями. Решета, не входящие в основную комплектность машин, могут быть поставлены по отдельным заказам. Завод укомплектовывает машину МС-4,5 триерными цилиндрами с ячейками диаметром 5 мм и 9,5 мм, другие могут быть поставлены по отдельным заказам.

4.6. Настройка работы триеров. Качество работы триерных цилиндров зависит от положения рабочей кромки желоба (рис. 20). При регулировке положения желоба необходимо иметь в виду следующее: при высокой установке кромки желоба в овсюжном цилиндре II семена получаются более чистыми, но при этом не все из них попадают в желоб, часть остается в цилиндре и сходит вместе с длинными примесями. При низкой установке рабочей кромки желоба в очищенных семенах остается много длинных примесей (овсюг, овес при очистке пшеницы), но меньше семян попадает в отходы.

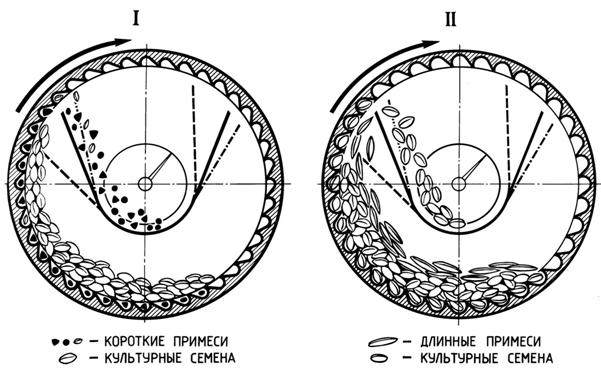

Рис. 20 Положение рабочей кромки лотка в триерных цилиндрах



При высокой установке рабочей кромки желоба в кукольном цилиндре I короткие примеси попадают в желоб в меньшем количестве, так как часть их выпадает из ячеек раньше, ниже кромки желоба. При низкой установке рабочей кромки желоба в него попадает больше коротких примесей, поэтому материал получается более чистым, но при этом хорошие семена могут попасть в желоб.

Положение рабочей кромки желоба, обеспечивающее достаточно чет­кое разделение зерновой смеси и хорошую производительность триера,

достигается поворотом желоба с помощью маховичка (рис. 21) через зуб­чатую пару с последующей фиксацией торцевой рукояткой. Проверка ка­чества работы триерных цилиндров производится просмотром всех вы­ходов с цилиндров.

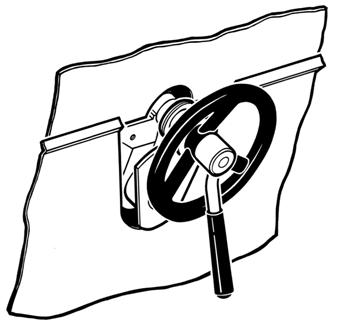

Рис. 21 Маховик поворота лотка триерного цилиндра

Оптимальная загрузка триерных цилиндров определяется по выходу длинных примесей. Триерный цилиндр по отделению длинных примесей загружают до такого состояния, пока вместе с длинными примесями не пойдет основное зерно. Затем загрузку уменьшают до тех пор, пока в отхо­дах не будет чистого зерна. Это и есть оптимальный режим работы триер­ного цилиндра. При перегрузке цилиндров триеры не успевают подни­мать семена в желоб, они сходят с него в приемник. При недогрузке поми­мо очищенных семян и коротких примесей цилиндр забрасывает и длин­ные примеси. Для хорошей работы триеров необходимо нормально заг­ружать их семенным материалом, не допуская большой перегрузки. При работе на овсе рукоятку, расположенную на нижнем приемнике, переве­дите в положение, указанное на рис. 22.

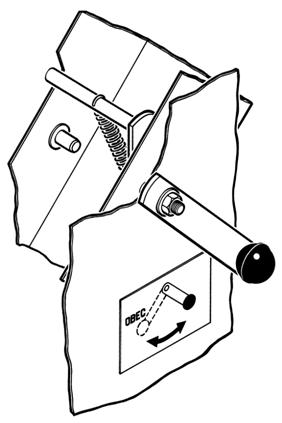

Рис.22 Рукоятка переключения заслонки в приемнике при работе на овсе

ВНИМАНИЕ!

С целью исключения поломок зубчатого колеса регулировки лотков, необходимо:

перед запуском машины лоток триерного цилиндра повернуть на 360°. В случае возникновения сопротивления повороту лотка произведите раз­борку и очистку триерных цилиндров;

произведите сборку и прокрутите машину в течение нескольких минут на холостом ходу;

верните лоток в рабочее состояние и начните загрузку машины.

При работе без триеров отключите триерные цилиндры, ослабив на­тяжение ремня привода редуктора триеров с помощью перемещения ру­коятки по пазу (рис. 23).

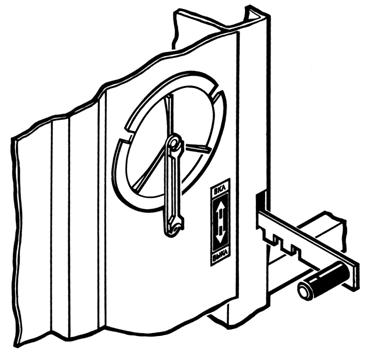

Рис. 23 Рукоятка отключения триеров

Для выгрузки материала, минуя триерные цилиндры, переведите зас­лонку на стояке так, чтобы указатель заслонки стоял в положении «Без триеров» (рис. 24).

При работе без триеров очищенный материал выводится через левый выход нижнего приемника.

Регулировка числа оборотов эксцентрикового вала.

При очистке семян трав, проса, льна приводной эксцентриковый вал машины должен делать 351 об/мин. Для этого большой шкив перемеща­ется по эксцентриковому валу, и передача на вал осуществляется со шки­ва электродвигателя, имеющего ручей диаметром 112 мм.

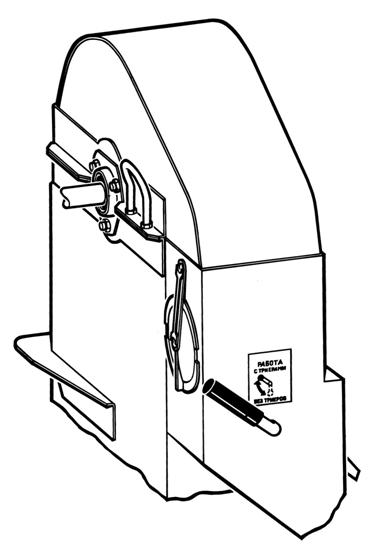

Рис. 24 Рукоятка переключения режимов работы машины

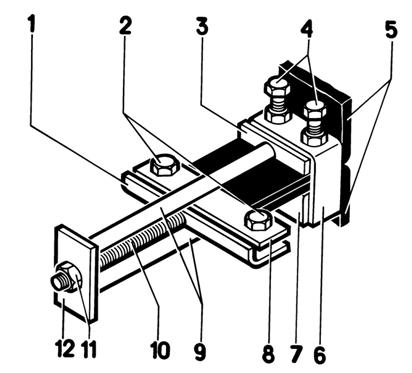

Натяжение ленты элеватора осуществляется приспособлением (рис. 25), состоящим из планки, к которой приварены две стойки 9, и винта 10 с приваренной планкой 1. Приспособление упирается двумя стойками в струбцину 6, а свободные концы ремня вставляются между швеллерами 3, 7 и зажимаются планками 1,8 с помощью. болтов 2, после чего отпускают болты 4 струбцины. Натяжение осуществляется вращением гайки 11. Для обеспечения нормальной работы элеватора необходимо, чтобы при уси­лии 4 кг стрела прогиба ремня не превышала 10-25 мм. После обеспече­ния этого натяжения ремня закручивают болты 4 на струбцине и, ослабляя болты 2 и винт 10, снимают приспособление. Свободные концы ленты должны выступать не более 25 мм от струбцины.
