Периферийные устройства (стр. 4 )

Как запись на оптический носитель - оптический диск, так и воспроизведение с него, осуществляются лазерным лучем. Лазеры способны генерировать и усиливать электромагнитные колебания в диапазонах 0,4 мм...0,78 мкм (инфракрасная часть оптического спектра, это мазеры), 0,78 ...0,38 мкм (волны видимого света) и 0,38...2 нм (ультрафиолетовая часть спектра).

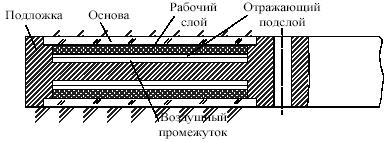

Цифровой оптический диск состоит из рабочего (регистрирующего, информационного) слоя, на который наносится информационная сигналограмма в виде определенных чередований его состояний, и основы, на которой находится этот рабочий слой. На рисунке 1.22 показана конструкция двухстороннего компакт-диска фирмы Philips, в котором две прозрачные основы с рабочими слоями соединены вместе и образуют замкнутое пространство для рабочих слоев.

Рабочий слой	Отражающий подслой



Воздушный промежуток



Рисунок 1.22 - Конструкция двустороннего оптического диска

Имеются отражающий зеркальный слой и воздушный промежуток. Подложка выполнена из пластика. В качестве материала рабочего слоя применяются теллур и его сплавы, сплав селена, индия, меди, алюминия, никеля и цинка.

Конструкция оптической головки, предназначенной для записи и считывания дисков, приведена на рисунке 1.23. Наиболее распространены компакт-диски диаметром 119 мм (4,7 дюймов). На однократно записываемом диске такого диаметра располагается 550 либо 680 Мбайт. Производятся так же диски диаметром 80 мм емкостью 200 Мбайт

Рисунок 1.23 - Оптическая головка комбинированного типа для дисков с перезаписью

Устройства записи работают в трех режимах. В односеансном режиме запись всего диска должна осуществляться за один проход без перерывов. Многосеансный режим позволяет записывать данные за несколько сеансов, в результате чего информация на диске представляется в виде отдельных томов, напоминающих логические разделы жесткого диска и инкрементный режим позволяет записать часть данных, остановиться, а затем продолжить запись.

Оптическое дисковое ВЗУ состоит из двух частей: накопителя на оптических дисках (НОД) и устройства управления (УУ), приведенных на рисунке 1.24.

Рисунок 1.24 - Обобщенная структурная схема оптического дискового ВЗУ

В накопителе осуществляются процессы записи, хранения, считывания, стирания и поиска информации.

Связь УУ и НОД осуществляется по шинам: команд, состояния, адреса и по линиям: данных записи, данных воспроизведения, синхронизации данных воспроизведения.

Канал записи - воспроизведения (КЗВ) представляет собой часть информационного канала ВЗУ на ОД. С его помощью реализуется запись и воспроизведение информации на ОД. Он состоит из оптической и электрической части. Оптическую часть канала называют оптической головкой (ОГ).

Электрическая часть КЗВ в процессе записи преобразует информационные сигналы, поступающие из контроллера, в форму, пригодную для записи на ОД, и управляет непосредственно реализацией процесса записи путем изменения интенсивности лазерного луча, падающего на точку записи ОД, в соответствии с информационными сигналами. При воспроизведении электрическая часть КЗВ обрабатывает электрические сигналы, поступающие из фотоприемника: формирует, детектирует, распознает и передает их в контроллер.

В быстродействующих МО-накопителях в режимах записи и чтения используется буферная кэш-память большого объема (от 4 Мбайт).

Система поиска информации в НОД включает в себя позиционер оптической головки, привод ОД а также в случае многодисковых НОД систему хранения, выбора и смены ОД.

Позиционер ОГ служит для перемещения ОГ на заданную дорожку ОД и удержания светового луча на дорожке в процессе записи и воспроизведения.

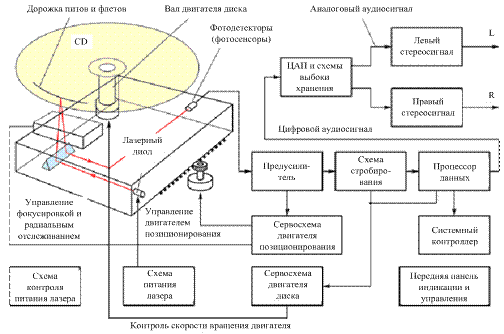

На рисунке 1.25 показана структурная схема CD ROM.

Рисунок 1.25 - Структурная схема CD-ROM

Состав:

-  сервосистема управления вращением диска;

-  сервосистема позиционирования лазерного считывающего устройства;

-  сервосистема автофокусировки;

-  сервосистема радиального слежения;

-  система считывания;

-  схема управления лазерным диодом.

Сервосистема управления вращением диска обеспечивает постоянство линейной скорости движения дорожки считывания на диске относительно лазерного пятна. Характерными признаками исправной работы являются четко прослеживающиеся фазы:

–  старт и разгон вращения диска;

–  установившийся режим вращения;

–  интервал торможения до полной остановки;

–  съем диска лотком каретки и вынос его наружу из дисковода.

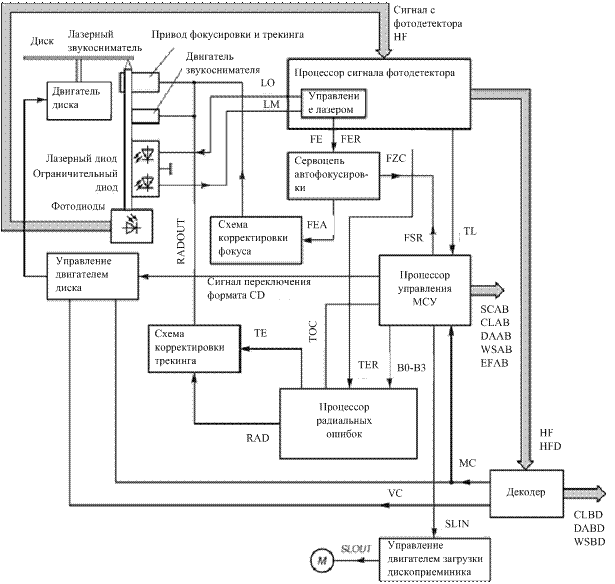

На рисунке 1.26 показана структура связей оптико-электронной системы считывания информации.

Рисунок 1.26 - Структура связей оптико-электронной системы

считывания информации

Сервосистема позиционирования головки считывания информации обеспечивает плавное подведение головки к заданной дорожке записи с ошибкой, не превышающей половины ширины дорожки в режимах поиска требуемого фрагмента информации и нормального воспроизведения. Сервосистема радиального слежения обеспечивает удержание луча лазера на дорожке и оптимальные условия считывания информации.

Контроль и управление вертикальным перемещением фокусирующей линзы осуществляется под воздействием сервофокуса. Эта система обеспечивает точную фокусировку лазерного луча в процессе работы на рабочей поверхности диска.

Система считывания информации содержит фотодетекторную матрицу и дифференциальные усилители сигналов. О нормальной работе этой системы можно судить по наличию высокочастотных сигналов на ее выходе при вращении диска.

Система управления лазерным диодом обеспечивает номинальный ток возбуждения диода в режимах пуска диска и считывания информации. Признаком нормальной работы системы является наличие ВЧ-сигнала амплитудой около 1 В на выходе системы считывания.

ВЗУ на ЦМД – содержащих материалах. Цилиндрические магнитные домены (ЦМД) представляют собой изолированные однородно намагниченные области магнетика в форме круговых цилиндров, направление вектора намагниченности в которых противоположно направлению намагниченности остальной части магнетика.

Для создания ЦМД на практике используются нанесенные на подложку тонкие плоскопараллельные пластины - пленки (толщиной от 1 до 100 мкм) магнитных материалов с наведенной в процессе изготовления анизотропией, обладающие малой остаточной индукцией порядка 0,01 - 0,02 тесла.

ВЗУ на основе голографии. Использование лазерной техники для ввода, хранения и выдачи информации в форме объемных изображений позволило создать голографические средства отображения (СО). Объем памяти голографических ЗУ практически неограничен: теоретически достижимая плотность записи с помощью двумерных голограмм - 410 8 бит/см2, а с помощью объемных голограмм - 41012 бит/см 3 .

1.4 Жесткие магнитные диски

Конструкция жесткого магнитного диска (ЖМД) представляется в виде камеры, внутри которой находится один или более дисковых носителей насаженных на один шпиндель и блок головок чтения/записи с их общим приводящим механизмом. Рядом с камерой носителей и головками располагаются схемы управления головками, дисками и называются контроллером (интерфейсным адаптером).

На диске располагаются концентрические дорожки, равномерно распределенные по всему носителю. Дорожки, находящиеся одна под другой на носителе, называются цилиндром. Операции чтения/записи производятся подряд над всеми дорожками цилиндра, после чего головки перемещаются на новую позицию. Воздух внутри камеры максимально очищен от пыли. Диски вращаются постоянно, а скорость вращения от 4500 до 15000 об/мин.

Для позиционирования головок чтения/записи применяются шаговые и линейные двигатели механизмов позиционирования и механизмы перемещения головок в целом.

Парковкой головок называют процесс их перемещения в безопасное положение. Это - парковочное положение головок в той области дисков, где ложатся головки. Там, обычно, не записано никакой информации, кроме серво - это специальная посадочная зона. Для фиксации привода головок в этом положении в большинстве ЖМД используется маленький постоянный магнит, когда головки принимают парковочное положение - этот магнит соприкасается с основанием корпуса и удерживает позиционер головок от ненужных колебаний. При запуске накопителя схема управления линейным двигателем отрывает фиксатор, подавая на двигатель, позиционирующий головки, усиленный импульс тока. В ряде накопителей используются и другие способы фиксации - основанные, например, на воздушном потоке, создаваемом вращением дисков. В настоящее время на всех современных устройствах парковка головок накопителей производится автоматически внутренними схемами контроллера при отключении питания и не требует для этого никаких дополнительных программных операций.

Основные физические и логические параметры ЖМД. Наиболее распространены накопители с диаметром дисков 2.2, 2.3, 3.14 и 5.25 дюймов. Диаметр дисков определяет плотность записи на дюйм магнитного покрытия.

Число поверхностей - определяет количество физических дисков нанизанных на шпиндель (наиболее распространены устройства с числом поверхностей от 2 до 5).

Число цилиндров - определяет сколько дорожек (треков) будет располагаться на одной поверхности (все накопители емкостью более 1 Гигабайта имеют число цилиндров более 1024).

Число секторов - общее число секторов на всех дорожках всех поверхностей накопителя.
