В схеме защиты 1:1 данные передаются как по рабочему, так и по резервному волокну. При выявлении ошибок принимающий мультиплексор сообщает передающему, какое волокно должно быть рабочим. Обычно при защите 1:1 используется схема двух колец, похожая на двойные кольца FDDI (рис. 6.10), но только с одновременной передачей данных в противоположных направлениях. При обрыве кабеля между двумя мультиплексорами происходит сворачивание колец, и, как и в сетях FDDI, из двух колец образуется одно рабочее.

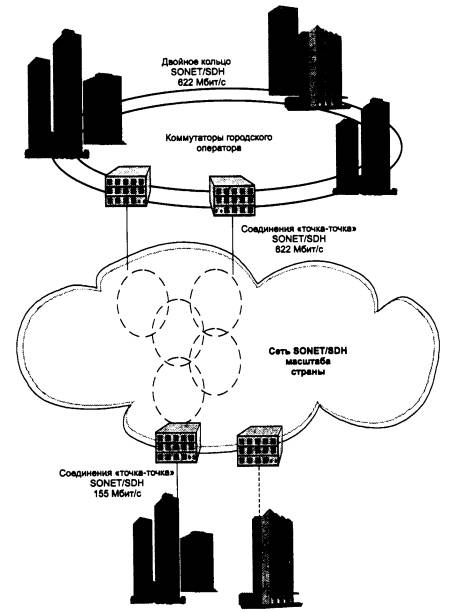

Рис. 6.10. Использование двойных колец для обеспечения отказоустойчивости сети SONET/SDH

Применение схемы резервирования 1:1 не обязательно требует кольцевого соединения мультиплексоров, можно применять эту схему и при радиальном подключении устройств, но кольцевые структуры решают проблемы отказоустойчивости эффективнее - если в сети нет колец, радиальная схема не сможет ничего сделать при обрыве кабеля между устройствами.

Управление, конфигурирование и администрирование сети SONET/SDH также встроено в протоколы. Служебная информация протокола позволяет централизованно и дистанционно конфигурировать пути между конечными пользователями сети, изменять режим коммутации потоков в кросс-коннекторах, а также собирать подробную статистику о работе сети. Существуют мощные системы управления сетями SDH, позволяющие прокладывать новые каналы простым перемещением мыши по графической схеме сети

Применение цифровых первичных сетей

Сети SDH и сети плезиохронной цифровой иерархии очень широко используются для построения как публичных, так и корпоративных сетей. Особенно популярны их услуги в США, где большинство крупных корпоративных сетей построено на базе выделенных цифровых каналов. Эти каналы непосредственно соединяют маршрутизаторы, размещаемые на границе локальных сетей отделений корпорации.

При аренде выделенного канала сетевой интегратор всегда уверен, что между локальными сетями существует канал вполне определенной пропускной способности. Это положительная черта аренды выделенных каналов. Однако при относительно небольшом количестве объединяемых локальных сетей пропускная способность выделенных каналов никогда не используется на 100 %, и это недостаток монопольного владения каналом - предприятие всегда платит не за реальную пропускную способность. В связи с этим обстоятельством в последнее время все большую популярность приобретает служба сетей frame relay, в которых каналы разделяют несколько предприятий.

На основе первичной сети SDH можно строить сети с коммутацией пакетов, например frame или АТМ, или же сети с коммутацией каналов, например ISDN. Технология АТМ облегчила эту задачу, приняв стандарты SDH в качестве основных стандартов физического уровня. Поэтому при существовании инфраструктуры SDH для образования сети АТМ достаточно соединить АТМ-коммутаторы жестко сконфигурированными в сети SDH-каналами.

Телефонные коммутаторы также могут использовать технологию цифровой иерархии, поэтому построение телефонной сети с помощью каналов PDH или SONET/SDH не представляет труда. На рис. 6.11. показан пример сосуществования двух сетей - компьютерной и телефонной - на основе выделенных каналов одной и той же первичной цифровой сети.

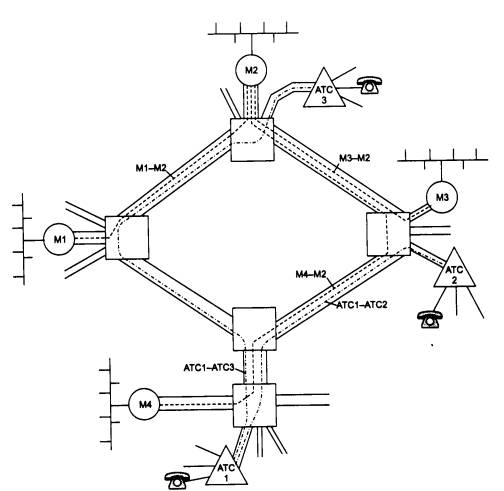

Рис. 6.11. Использование цифровой первичной сети для организации двух наложенных сетей - вычислительной и телефонной

Технология SONET/SDH очень экономично решает задачу мультиплексирования и коммутации потоков различной скорости, поэтому сегодня она, несмотря на невозможность динамического перераспределения пропускной способности между абонентскими каналами, является наиболее распространенной технологией создания первичных сетей. Технология АТМ, которая хотя и позволяет динамически перераспределять пропускную способность каналов, получилась значительно сложнее, и уровень накладных расходов у нее гораздо выше.

Примером российских сетей SDH могут служить сети «Макомнет», «Метро-ком» и «Раском», построенные совместными предприятиями с участием американской компании Andrew Corporation.

Начало создания сети «Макомнет» относится к 1991 году, когда было образовано совместное предприятие, учредителями которого выступили Московский метрополитен и компания Andrew Corporation.

Транспортной средой сети стали одномодовые 32-, 16-и 8-жильные волоконно-оптические кабели фирмы Pirelli, проложенные в туннелях метрополитена. В метро было уложено более 350 км кабеля. Постоянно расширяясь, сегодня кабельная система «Макомнет» с учетом соединений «последней мили» имеет длину уже более 1000 километров.

Изначально в сети «Макомнет» использовалось оборудование SDH только 1 уровня (155 Мбит/с) - мультиплексоры TN-1X фирмы Northern Telecom (Nortel), обладающие функциями коммутации 63 каналов Е1 по 2 Мбит/с каждый. Из данных мультиплексоров были организованы две кольцевые топологии «Восточная» и «Западная» (они разделили кольцевую линию метрополитена на два полукольца вдоль Сокольнической линии) и несколько отрезков «точка-точка», протянувшихся к ряду клиентов, абонировавших сравнительно большие емкости сети. Эти кольца образовали магистраль сети, от которой ответвлялись связи с абонентами.

Растущие день ото дня потребности заказчиков заставляли создавать новые топологии и переконфигурировать старые. В течение двух лет в сети «Макомнет» задача увеличения пропускной способности решалась за счет прокладки новых кабелей и установки нового оборудования, что позволило утроить количество топологий по кольцевой линии. Число узлов коммутации возросло до семидесяти. Но настал момент, когда остро встал вопрос о количестве резервных оптических волокон на некоторых участках сети, и с учетом прогнозов на развитие было принято решение о построении нового, 4-го уровня SDH (622 Мбит/с).

Подготовительные работы по переконфигурированию и введению действующих потоков в сеть нового уровня происходили без прекращения работы сети в целом. В качестве оборудования 4 уровня (622 Мбит/с) были установлены мультиплексоры TN-4X фирмы Nortel. Вместе с новым оборудованием была приобретена принципиально новая высокоинтеллектуальная система управления NRM (Network Resource Manager). Эта система является надстройкой над системами управления оборудования 1 и 4 уровней. Она обладает не только всеми функциями контроля оборудования, присущими каждой из систем, но и рядом дополнительных возможностей: автоматической прокладки канала по сети, когда оператору требуется лишь указать начальную и конечную точки; функциями инвентаризации каналов, обеспечивающих их быстрый поиск в системе, и рядом других.

Ввод всего шести узлов TN-4X значительно увеличил транспортную емкость сети, а высвободившиеся волокна сделали возможным ее дальнейшее наращивание.

На первых порах клиентами «Макомнет» стали телекоммуникационные компании, использующие каналы «Макомнет» для строительства собственных сетей. Однако со временем круг клиентов значительно расширился: банки, различные коммерческие и государственные структуры. Оборудование компании расположено на территории многих городских, а также основных международных и междугородных телефонных станций

Устройства DSU/CSU для подключения к выделенному каналу

Связь компьютера или маршрутизатора с цифровой выделенной линией осуществляется с помощью пары устройств, обычно выполненных в одном корпусе или же совмещенных с маршрутизатором. Этими устройствами являются: устройство обслуживания данных (УОД) и устройство обслуживания канала (УОК). В англоязычной литературе эти устройства называются соответственно Data Service Unit (DSU) и Channel Service Unit (CSU). DSU преобразует сигналы, поступающие от DTE (обычно по интерфейсу RS-232C, RS-449 или V.35). DSU выполняет всю синхронизацию, формирует кадры каналов Т1/Е1, усиливает сигнал и осуществляет выравнивание загрузки канала. CSU выполняет более узкие функции, в основном это устройство занимается созданием оптимальных условий передачи в линии. Эти устройства, как и модуляторы-демодуляторы, часто обозначаются одним словом DSU/CSU (рис. 6.12).

Рис. 6.12. Использование DSU/CSU для подключения к цифровой выделенной линии

Нередко под устройством DSU/CSU понимают более сложные устройства, которые кроме согласования интерфейсов выполняют функции мультиплексора Т1/Е1. В состав такого устройства может входит модуль мультиплексирования низкоскоростных потоков голоса и данных в канал 64 Кбит/с или в несколько таких каналов (голос при этом обычно компрессируется до скорости 8-16 Кбит/с).

Протоколы канального уровня для выделенных линий

Выделенные каналы используются для прямой связи между собой локальных сетей или отдельных компьютеров. Для маршрутизатора или моста выделенная линия предоставляет чаще всего либо канал с известной полосой пропускания, как в случае выделенных аналоговых линий, либо канал с известным протоколом физического уровня, как в случае цифровых выделенных каналов. Правда, так как аналоговый канал требует модема для передачи данных, протокол физического уровня также определен для этой линии - это протокол модема. Поэтому для передачи данных между маршрутизаторами, мостами или отдельными компьютерами с помощью выделенного канала необходимо решить, какие протоколы уровней выше физического необходимы для передачи сообщений с нужной степенью надежности и с возможностями управления потоком кадров для предотвращения переполнения соседних узлов.

Если выделенный канал соединяет сети через маршрутизаторы, то протокол сетевого уровня определен, а протокол канального уровня маршрутизатор может использовать любой, в том числе и протокол канального уровня локальной сети, например Ethernet. Мост должен передавать кадры канального протокола из одной локальной сети в другую, при этом ему тоже можно непосредственно использовать протокол локальной сети (Ethernet, Token Ring, FDDI) поверх физического уровня канала.

Однако ни мосты, ни маршрутизаторы на выделенных каналах с протоколами канального уровня локальных сетей не работают. Они, с одной стороны, избыточны, а с другой стороны, в них отсутствуют некоторые необходимые процедуры, очень полезные при объединении сетей по глобальному выделенному каналу.
