Тема расчетно-графического задания: «Анализ и синтез механизмов»
Расчетно-графическое задание охватывает структурный, кинематический и силовой анализ механизмов металлообрабатывающих станков, прессового оборудования, насосов, компрессоров, двигателей внутреннего сгорания и т. п. техники.
В расчетно-графическом задании требуется по заданным структурным схемам геометрии и нагрузкам выполнить структурный кинематический динамический и силовой анализ механизма
Состав РГЗ: 1. Пояснительная записка. 2. Графическая часть.
Пояснительная записка должна состоять из следующих разделов: Введение. Расчеты и иллюстрации, подтверждающие работоспособность механизма с параметрами, определенными в техническом задании на работу. Объем пояснительной записки не должен превышать 25 листов формата А4.
Графическая часть работы должна содержать структурную, кинематическую схемы, планы положений, скоростей, ускорений и план сил, выполненные для рычажного механизма (формат А1), а так же кинематическую схему, план скоростей и план угловых скоростей планетарного зубчатого механизма (формат А3).
График выполнения расчетно-графического задания (РГЗ).
Содержание этапов проектирования. | срок выполн. | Ссылки на цели |
1 | 2 | 3 |
Выдача задания на РГР | 1 ,2 нед. | |
Раздел 1. Структурный и кинематический анализ рычажного механизма 1.1.Структурный анализ механизма. 1.2.Определение крайних положений механизма. 1.3.Получение у преподавателя расчетного угла | 3,4 нед | 15,21 |
1.4.Кинематический анализ механизма в расчетном положении. 1.4.1.Определение положений звеньев и точек механизма (аналитическим и графическим методами). 1.4.2.Определение аналогов скоростей (аналитическим и графическим методами). | 5,6 нед. | 16,22 |
Раздел 2 Силовой анализ рычажного механизма. 2.1.Определение сил инерции звеньев. | 7,8 нед. | 17,23 |
2.3.Силовой расчет первой присоединенной группы Ассура. 2.4.Силовой расчет начального звена. | 9,10 нед. | 17,23 |
Раздел 3 Кинематический анализ планетарного механизма 3.1.Структурный анализ механизма | 11,12 нед. | 16,21 |
3.2.Подбор числа зубьев планетарного механизма по условиям: соосности. соседства, симметричного расположения и заданного передаточного отношения. | 13,14 нед, | 20,16,24 |
3.3.Определение фактического передаточного отношения графическим методом. | 15 нед. | 22,24 |
Оформление РГР. Защита РГР по расписанию кафедры. | 16,17 нед. | 18,19 |

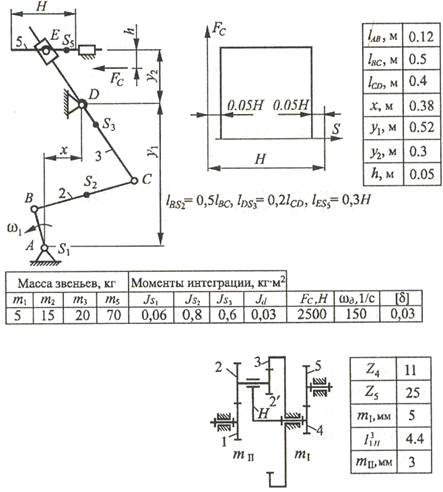

Образец задания
Даны структурные схемы механизмов, геометрические и массовые характеристики механизмов, нагрузки.
Выполнить структурный, кинематический и силовой анализ механизмов
5.3. Практические занятия
Темы практических занятий | Решая задачи, студент: | Часы | Ссылки на цели |
6 семестр | |||
1. Разработка структурной схемы привода. | Используя знания по ТММ, выполняет расчет числа избыточных связей механизма. Моделирует неточности изготовления деталей. Выполняет анализ структуры механизма и отыскивает путь устранения влияния избыточной связи на работоспособность механизма. Подбирает подвижность и конструкцию компенсирующего звена. | 2 | 15,21 |
2. Проектировочный расчет зубчатых зацеплений. | Выполняет синтез зубчатого механизма по заданным кинематическим и силовым характеристикам. Выполняет силовой анализ зубчатого многоступенчатого механизма. Подбирает материал зубчатых колес и способ его обработки. Выполняет проверочные расчёты на прочность зубчатых зацеплений. Анализирует полученные результаты; предлагает рациональные конструкции и схемы. | 2 | 16,22 |
3. Проверочный расчет зубчатых зацеплений на контактную и изгибную выносливость. | Выполняет типовые расчеты на контактную и изгибную выносливость зубчатых колес редуктора. | 2 | 17, 23, 24 |
4. Конструирование подшипниковых узлов. | Выполняет многовариантное эскизное проектирование подшипниковых узлов и уплотнений. Анализирует полученные результаты, предлагает рациональные конструкции и схемы. Пользуется нормативной литературой. Выполняет расчёты на прочность. | 2 | 13,14,24 |
5. Расчет валов редуктора на статическую прочность и выносливость. | Разрабатывает силовые схемы нагружения валов. Проводит расчёты и анализ нагруженности валов с целью их оптимизации. Оценивает результаты проектных и проверочных расчётов. | 2 | 14,24 |
6. Конструирование корпусных деталей и смазка механизмов. | Выбирает способ изготовления корпусной детали. Выполняет проектировочные расчеты. Выбирает систему смазки. Знакомится с методикой типового теплового расчета механизма. | 2 | 11,14 |
7. Конструирование соединений. | Решает задачи определения работоспособности типовых заклепочных, болтовых, сварных соединений. | 2 | 11 |
8. Выполнение требований ЕСКД, предъявляемых к конструкторским документам. Нормоконтроль. | Выполняет сборочные и рабочие чертежи узлов и деталей, оформляет курсовой проект. | 2 | 18,19 |
9. Зачет по курсу | 1 |
5.3. Выполнение курсового проекта (6 семестр)
Курсовой проект (6 семестр)
Тема курсового проекта: «Расчет и проектирование планетарного редуктора»
Требуется по заданной мощности на валу исполнительного механизма определить мощность двигателя и геометрические параметры элементов привода с заданным ресурсом.
Состав курсового проекта: 1. Пояснительная записка. 2. Графическая часть.
Пояснительная записка должна состоять из следующих разделов: Введение. Назначение и область применения привода. Техническая характеристика. Описание и обоснование выбранной конструкции. Расчеты, подтверждающие работоспособность и заданный ресурс привода. Объем пояснительной записки не должен превышать 40 листов формата А4.
Графическая часть проекта должна состоять из сборочного чертежа редуктора выполненного на листе ватмана формата А1, рабочих чертежей трех деталей (вал, колесо зубчатое, крышка корпуса).
График выполнения курсового проекта
Содержание этапов проектирования. | Срок выполн. | Ссылки на цели |
1 | 2 | 3 |
1. Выдача задания на КП. Корректирование исходных данных. Подбор литературы. | 1 ,2 нед. | 18 |
2. Разработка структурной схемы редуктора. Расчет к. п.д. редуктора. Выбор электродвигателя по мощности. Кинематический расчет передачи. . Решение задач по подбору числа зубьев колес передач. Разработка кинематической схемы редуктора. | 3,4 нед | 15, 21, 16, 22 |
3. Расчет геометрических параметров зубчатых зацеплений. Силовой анализ редуктора. Ориентировочный расчет валов. Подбор подшипников по каталогу. Конструирование подшипниковых узлов. Конструирование водила. Разработка общей эскизной компоновки редуктора. (Эскизный проект) | 5,6 нед | 16, 22, 17, 23,19 |
4. Проверочные расчеты на контактную и изгибную выносливость зубчатых колес редуктора. | 7,8 нед. | 18,19,23, 24 |
5. Расчет валов редуктора на статическую прочность и выносливость. Расчет шпоночных и шлицевых соединений. | 9,10 нед. | 18,19,23, 24 |
6. Определение приведенных нагрузок на опоры. Подбор подшипников по динамической грузоподъемности. | 11,12 нед. | 18,19,23, 24 |
7. Конструирование корпуса редуктора, подшипниковых узлов, Расчет редуктора на нагрев. Выполнение сборочного чертежа редуктора и рабочих чертежей деталей. Оформление курсового проекта. | 13,14 нед. | 18,19,23, 24 |
8. Нормоконтроль чертежей. | 15.16 нед. | 19,18 |
9. Защита проекта | 17 нед |

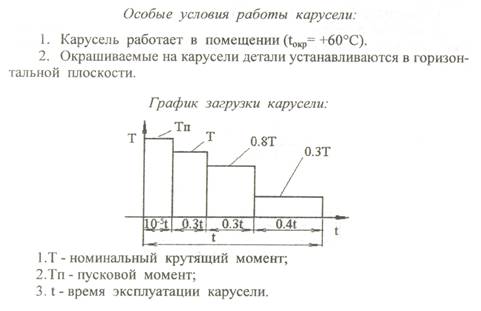

Образец задания
Дан вид механизма, основные технические требования к механизму.
Выполнить технический проект двухступенчатого редуктора в цепи привода механизма.
Исходные данные | разм. | |
Мощность на валу карусели, | кВт | 1 |
Угловая скорость карусели, | 1/с | 0.8 |
Диаметр карусели, | м | 0.2 |
Срок службы привода, | лет | 3 |
Коэффициент годового использования, | 2 | |
Коэффициент суточного использования | 0.4 |
5.4. Практические занятия
Темы практических занятий | Решая задачи, студент: | Часы | Ссылки на цели |
6 семестр | |||
1. Разработка структурной схемы привода. | Используя знания по ТММ, выполняет расчет числа избыточных связей механизма. Моделирует неточности изготовления деталей. Выполняет анализ структуры механизма и отыскивает путь устранения влияния избыточной связи на работоспособность механизма. Подбирает подвижность и конструкцию компенсирующего звена. | 2 | 15,21 |
2. Проектировочный расчет зубчатых зацеплений. | Выполняет синтез зубчатого механизма по заданным кинематическим и силовым характеристикам. Выполняет силовой анализ зубчатого многоступенчатого механизма. Подбирает материал зубчатых колес и способ его обработки. Выполняет проверочные расчёты на прочность зубчатых зацеплений. Анализирует полученные результаты; предлагает рациональные конструкции и схемы. | 2 | 16,22 |
3. Проверочный расчет зубчатых зацеплений на контактную и изгибную выносливость. | Выполняет типовые расчеты на контактную и изгибную выносливость зубчатых колес редуктора. | 2 | 17, 23, 24 |
4. Конструирование подшипниковых узлов. | Выполняет многовариантное эскизное проектирование подшипниковых узлов и уплотнений. Анализирует полученные результаты, предлагает рациональные конструкции и схемы. Пользуется нормативной литературой. Выполняет расчёты на прочность. | 2 | 13,14,24 |
5. Расчет валов редуктора на статическую прочность и выносливость. | Разрабатывает силовые схемы нагружения валов. Проводит расчёты и анализ нагруженности валов с целью их оптимизации; Оценивает результаты проектных и проверочных расчётов. | 2 | 14,24 |
6. Конструирование корпусных деталей и смазка механизмов. | Выбирает способ изготовления корпусной детали. Выполняет проектировочные расчеты. Выбирает систему смазки. Знакомится с методикой типового теплового расчета механизма. | 2 | 11,14 |
7. Конструирование соединений. | Решает задачи определения работоспособности типовых заклепочных, болновых, сварных соединений. | 2 | 11 |
8. Выполнение требований ЕСКД, предъявляемых к конструкторским документам. Нормоконтроль. | Выполняет сборочные и рабочие чертежи узлов и деталей, оформляет курсовой проект. | 2 | 18,19 |
9. Зачет по курсу | 1 |
6. Правила аттестации студентов по учебной дисциплине
Проводится в соответствии с планом ООП. Зачет (5семестр) Экзамен (6 семестр). К экзамену и зачету допускаются студенты, выполнившие все расчетно-графические задания. При аттестации используются контролирующие материалы, образцы которых приведены в п.8.
|
