Облицовывание профильных деталей (стр. 2 )

Облицовывание профильных погонажных деталей из ПВХ и алюминия плёнками ПВХ, CPL с использованием 2-компонетных клеёв с содержанием растворителей 257, 261,265

Клеи на основе поликонденсационный смолы с растворителями на полиэфирной основе

КЛЕЙБЕРИТ 257 и КЛЕЙБЕРИТ 261

·  Основа: поликонденсационная смола (полиэстер)

·  Растворитель: хлорированный углеводород

·  Отвердитель: 870.0 (3-5%), для наружного профиля обязательно 5%

·  Разбавитель-очисти

·  Жизнеспособность клея с отвердителем: 24 часа

·  Время вызревания от 1/2 до 3 часов после добавления растворителя

·  Плотность: 1,30 г/см3

·  Расход клея: 100-150 г/м2 в зависимости от подложки и декоративного материала

·  Переработка осуществляется холодным способом

·  Нанесение клея осуществляется с помощью ракеля

·  Хорошие свойства адгезии к пластмассам и металлам

·  Испытано в соответствии с RAL 716/1, часть 7 Клеи на основе поликонденсационный смолы с растворителями на полиэфирной основе

КЛЕЙБЕРИТ 257 КЛЕЙБЕРИТ 261

Вязкость (Брукфильд RVT 2.000+/- 300 2.000+/- 400

Sp 2/20 Upm HBTD 10 Upm ):

Время открытой выдержки: 4-6 минут 1-2 минуты

Температуростойкость от-30°С до +100°С от-30°С до +100°С
клеевого соединения

Скорость подачи до 20 м/мин до 20 м/мин

Применение

КЛЕЙБЕРИТ 257: Облицовывание любых профилей и наружных стеновых панелей ПВХ-пленками и шпоном. Пригоден для наружного использования (для оконного профиля)

КЛЕЙБЕРИТ 261: Облицовывание ПВХ - и алюминиевого профиля ПВХ-, бумажными пленками, дублированным шпоном. Пригоден для оконного профиля

КЛЕЙБЕРИТ 265: В основе спец. смола + полиуретан + растворитель + отверди

Отлично применяется для облицовывания внутренних профилей, например, подоконников, плинтусов

Облицовывание реактивными полиуретановыми клеями-расплавами

Решение фирмы “Клебхеми ГмбХ КО КГ”

Приклеивание ПВХ-плёнки с использованием ПУР 704

Предпосылки для качественного склеивания:

Температура помещения: +18°C - +20°C

Влажность воздуха: минимум 60%



Облицовывание реактивными полиуретановыми клеями-расплавами

КЛЕЙБЕРИТ Супрамельт 704.0

·  универсальное применение

·  свободен от растворителей

·  высочайший сухой остаток = 100% (сухой остаток жидкого клея = 35 - 40%)

·  очень высокая начальная прочность – широкий спектр переработки

·  возможны более высокие скорости подачи (ПУ-расплав - от 20 до 40 м/мин; клей на основе растворителей — от 8 до 15 м/мин)

·  экономный расход - практически наполовину меньше по сравнению с клеем с растворителями

·  имеет все необходимые сертификаты института пластмасс и искусственных материалов в Вюрцбурге

·  удовлетворяет нормам по отслаиванию как сразу после склеивания, так и после искусственного старения в течение более 4040 часов

·  разрешен к использованию и сертифицирован Обществом Качества RAL (RAL 716/1, часть 7)

·  защищен системой стандартов для ПВХ - и алюминиевых профилей

Облицовывание реактивными полиуретановыми клеями-расплавами

Решение фирмы “Клебхеми ГмбХ КО КГ”

Приклеивание СPL с использованием ПУР 707



Облицовывание реактивными полиуретановыми клеями-расплавами

КЛЕЙБЕРИТ ПУР 707

·  специально предназначен для облицовывания CPL-пластиком или бумажными пленками ПВХ-подоконников или алюминиевых профилей

·  Очень высокая начальная прочность с облицовочными материалами при наличии больших возвратных сил

·  Плотность: 1,10 г/см3

·  Расход клея: 40-120 г/м2 в зависимости от подложки и декоративного материала

·  Высокая скорость подачи

Облицовывание реактивными полиуретановыми клеями-расплавами

Решение фирмы “Клебхеми ГмбХ КО КГ”

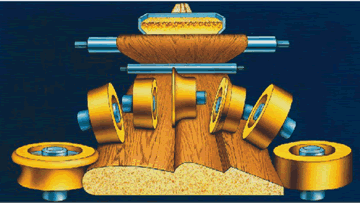

Облицовывание профильного погоножа из материала поливуд ламинатом или шпоном с использованием клея-расплава ПО 750.1

Обзор клеевых материалов для облицовывания оконных профилей и подоконников

	Продукт	Основа	Содержание растворителей	Вязкость в мПа. с	Температура нанесения	Подача м/мин	Способ нанесения В Р С
120 град. С	140 град. С
1	IK 257 IK 261	Полиэстер	да	Ок. 2000	Температура помещения	2-15	х
2	ПУР 704.0	ПУР	нет	35.000	20.000	120-140 град. С	15-35	х х х
ПУР 704.4	ПУР	нет	30.000	15.000	120-140 град. С	15-40	х х х
ПУР 704.5	ПУР	нет	25.000	13.000	110-140 град. С	15-40	х х х
ПУР 706.1	ПУР	нет	35.000	20.000	120-140 град. С	15-35	х х х
ПУР 708.1	ПУР	нет	13.000	5.500	100-130 град. С	2-20	х х х
3	ПУР 707.2	ПУР	нет	40.000	25000	120-140 град. С	6-20	х х х
ПУР 707.7	ПУР	нет	100.000	5.000	120-150 град. С	6-20	х х х

1 Облицовывание оконных профилей/подоконников ПВХ-пленкой и CPL-материалами

2 Облицовывание оконных профилей/подоконников термопластичной пленкой

3 Облицовывание подоконников декоративной бумагой или CPL-материалом

Обзор клеевых материалов для облицовывания оконных профилей и подоконников

КЛЕЙБЕРИТ ПУР 704.5 – быстрый

·  Низковязкий ПУР-СК с отличными свойствами переработки

·  Быстросхватывающийся

·  Отличная температуростойкость, устойчивость к погодным условиям и старению

·  Очень хорошо равномерно наносится посредством щелевого сопла и вальцев

КЛЕЙБЕРИТ ПУР 706.1

·  Отлично наносится с помощью щелевого сопла, ракеля и вальцев

·  Допущен к использованию и сертифицирован Обществом Качества RAL в соответствии с RAL 716/1, часть 7

КЛЕЙБЕРИТ ПУР 708.1

·  Низковязкий ПУР-СК с длительным временем открытой выдержки

·  Пригоден для использования при небольших скоростях подачи – от 2 до 15 м/мин

·  Отлично пригоден для облицовывания в режиме проходного типа непосредственно после экструдирования

·  Очень хорошо наносится посредством щелевого сопла и ракеля

Переработка клеевых материалов для облицовывания оконных профилей и подоконников

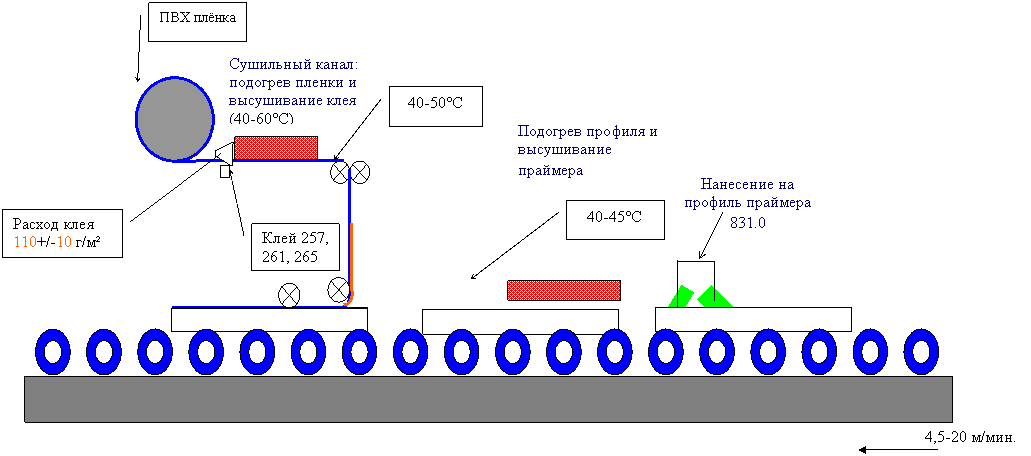

Клеи с содержанием растворителей

l  В полиэфирный клей (257, 261) добавляют отверди%), тщательно перемешивают и дают время на «вызревание» - около 40 минут. Готовый клей заливают в емкость для подачи клея – в ракельную установку

l  Нанесение клея осуществляется ракелем на обратную сторону облицовочного материала

l  Пленка с нанесенным клеем проходит через сушильный канал длиной около 3 м, где при температуре около 40-60°С большая часть растворителя испаряется

l  За счет соответствующей геометрии профиля специально предназначенные прижимные ролики осуществляют облицовывание профиля пленкой

Переработка клеевых материалов для облицовывания оконных профилей и подоконников

ПУР-клеи-расплавы

l  В расплавителе клеи-расплавы в зависимости от типа клея имеют консистенцию от текучих до средневязких

l  Они отличаются хорошими свойствами расплавления, хорошей способностью дозирования, длительным временем открытой выдержки, а также высокой начальной прочностью

l  Нанесение клея осуществляется с помощью выбранной системы на обратную сторону облицовочного материала

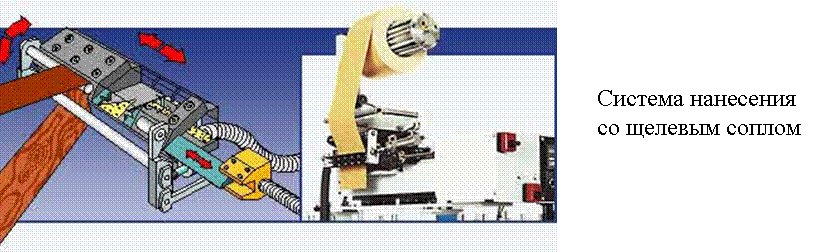

l  В качестве системы нанесения применяются вальцы или щелевое сопло

l  Температура нанесения в зависимости от типа ПУР-клеев-расплавов составляет 100-140 °C

Например, в плави°C; в шланге - 130°C; в щелевом сопле -135°C

Возможна ступенчатая регулировка с шагом 5°C



Переработка клеевых материалов для облицовывания оконных профилей и подоконников

Мероприятия, необходимые при остановке производства

Если ПУР-клей длительное время не поступает из плавителя, это может привести к полимеризации продукта. Результатом этого может быть
